Leistungsschalter h3+ P250 TM ADJ 3P3D 63A 50kA FTC HMT063DR
EAN
3250613154721
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
Preis
754,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Mehr sehen 25 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXA001H
Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA003HArbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
80,50 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
73,40 € / Stück*
-
HXA011H
Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
92,40 € / Stück* -
HXA051HUnterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
182,90 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
182,90 € / Stück*
-
HXA021H
Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
49,50 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
83,70 € / Stück* -
HXA026HSignalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
80,50 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,50 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,20 € / Stück* -
HXB071HBowdenzug 1,5 m zur mechansiche Verriegelung von Leistungsschaltern
37,10 € / Stück* -
HXT066Hmechanisches Verriegelungset für 3P und 4P P250 (Bowdenzug)
39,60 € / Stück* -
HXT165HVerriegelungsset mechanisch für Schalterabstand 60 mm 3-polig P250
34,20 € / Stück*
-
HXT030HDrehantrieb direkt am Schalter P250
46,20 € / Stück*
-
HXT031HDrehantrieb zum Türeinbau, Achslänge 200 mm P250
109,40 € / Stück*
-
HXT040HMotorantrieb für Baugröße P250 24V DC mit Autoreset
886,20 € / Stück* -
HXT041HMotorantrieb für Baugröße P250 100-110V AC DC mit Autoreset
886,20 € / Stück* -
HXT042HMotorantrieb für Baugröße P250 230 V AC mit Autoreset
886,20 € / Stück* -
HXT043HMotorantrieb für Baugröße P250 24V DC ohne Autoreset
886,20 € / Stück* -
HXT044HMotorantrieb für Baugröße P250 230 V AC ohne Autoreset
886,20 € / Stück* -
HXT045HMotorantrieb für Baugröße P250 200-220V AC DC mit Autoreset
886,20 € / Stück* -
HXT046HMotorantrieb für Baugröße P250 100-110V AC DC ohne Autoreset
886,20 € / Stück* -
HXT047HMotorantrieb für Baugröße P250 200-220V AC DC ohne Autoreset
886,20 € / Stück* -
HXT048HMotorantrieb für Baugröße P250 48V DC mit Autoreset
886,20 € / Stück* -
HXT049HMotorantrieb für Baugröße P250 48V DC ohne Autoreset
886,20 € / Stück*
-
HYB011HAnschlussverlängerung für Baugröße x/P250 3polig gespreizt
52,90 € / Stück* -
HYB031HRückanschluss für Baugröße x/P250 3polig
48,00 € / Stück* -
HYT001HAnschlussklemmen P250 Einbau Cu/Al 3P 1x 10-150mm²
29,00 € / Stück* -
HYT005HAnschlussklemmen P250 Anbau Cu/Al 3P 1x 50-185mm²
141,20 € / Stück* -
HYT007HAnschlussklemmen P250 Anbau Cu/Al 3P 2x 35-120mm²
234,90 € / Stück* -
HYT065HAnschlussklemmen P250 Anbau Cu/Al 3P 6x 6-35mm²
260,20 € / Stück*
-
HYT019HPhasentrennwände P250 3/4P
17,40 € / Stück*
-
HYC321HKlemmenabdeckung für Baugröße h250 3polig lang
52,90 € / Stück* -
HYT021HKlemmenabdeckung für Anschlussverlängerung P250 3P
52,90 € / Stück* -
HYT023HKlemmenabdeckung für Anschlussverlängerung gespreizt P250 3P
52,90 € / Stück* -
HYT025HKlemmenabdeckung Rückanschluss und Plug-in P250 3P
52,90 € / Stück* -
HYT050HKlemmenabdeckung rückseitig für Anschlussverlängerung P250 3P
47,80 € / Stück* -
HYT052HKlemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P250 3P
47,80 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-265 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-250 kA
-
Nennstrom bei 10°C nach IEC 6094783,10 A
-
Nennstrom bei 15°C nach IEC 6094780,90 A
-
Nennstrom bei 20°C nach IEC 6094778,60 A
-
Nennstrom bei 25°C nach IEC 6094776,20 A
-
Nennstrom bei 30°C nach IEC 6094773,70 A
-
Nennstrom bei 35 °C gemäß IEC 6094771,20 A
-
Nennstrom bei 40 °C gemäß IEC 6094768,60 A
-
Nennstrom bei 45°C nach IEC 6094765,90 A
-
Nennstrom bei 50°C nach IEC 6094763 A
-
Nennstrom bei 55°C nach IEC 6094760 A
-
Nennstrom bei 60 °C gemäß IEC 6094756,90 A
-
Nennstrom bei 65°C nach IEC 6094753,50 A
-
Nennstrom bei 70°C nach IEC 6094750 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom13,95 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
Kabel
-
Werkstoff KabelKupfer, Aluminium
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe97 mm
-
Untere Schiene: Breite, Höhe, Durchmesser Schraube (max.)4 mm, 8,5 mm, 25 mm
-
Obere Schiene: Breite, Höhe, Durchmesser Schraube (max.)4 mm, 8,5 mm, 25 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment12 - 12 Nm
-
Nominales Drehmoment Untere Klemme12 - 12 Nm
-
Nominales Drehmoment Obere Klemme12 - 12 Nm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 8, 10, 13
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

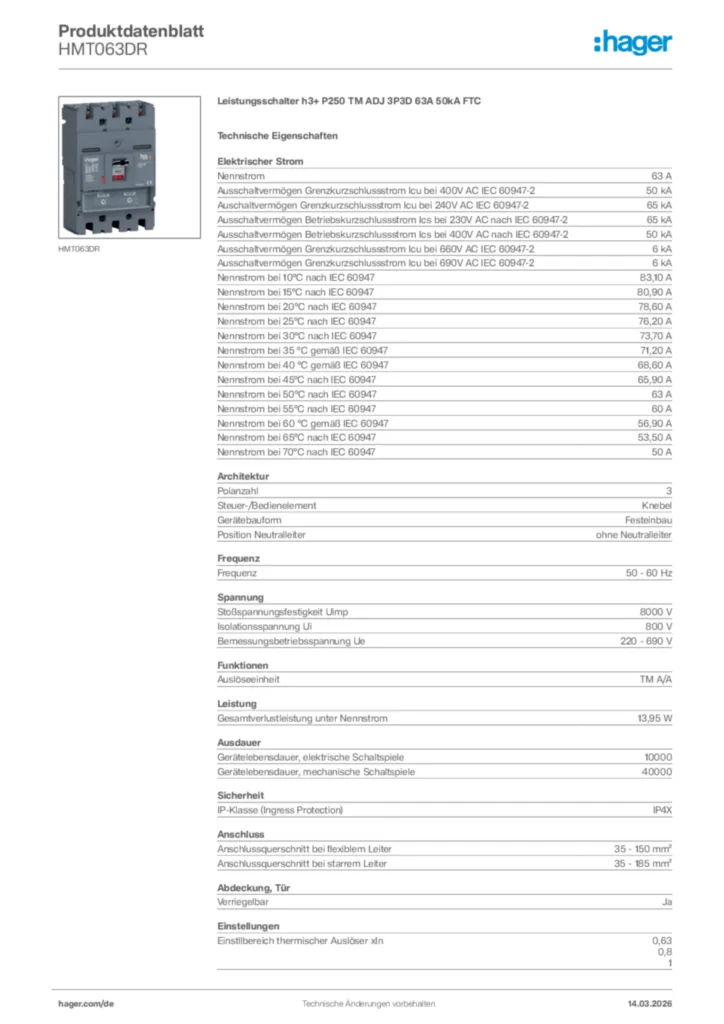

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMT063DR
-
Montageanleitung
Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)
Montageanleitung International 2015-11-02
PDF4,67 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 250A 3P
STEP Dateien International 2023-11-24
STP640,83 kB -
Handbuch
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,15 MB
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-25
PDF349,41 kB
Declaration
Konformitätserklärung International 2022-04-25
PDF461,97 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HEE800HLeistungsschalter Baugröße h1000 3polig 70kA 800A LSIPreis4.039,70 €/ Stück * -
2
HEE801HLeistungsschalter Baugröße h1000 4polig 70kA 800A LSIPreis5.081,10 €/ Stück * -
3
HEE970HLeistungsschalter Baugröße h1000 3polig 70kA 1000A LSIPreis5.348,70 €/ Stück * -
4
HEE971HLeistungsschalter Baugröße h1000 4polig 70kA 1000A LSIPreis6.775,90 €/ Stück * -
5
HEF980HLeistungsschalter Baugröße h1600 3polig 70kA 1250A LSIPreis5.546,30 €/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P250 TM ADJ 3P3D 63A 50kA FTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Nennstrom: 63 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 65 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 65 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA
Polanzahl: 3
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 13,95 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 185 mm²
Verriegelbar: Ja
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HMT063DR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Nennstrom: 63 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 65 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 65 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 50 kA
Polanzahl: 3
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 13,95 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 185 mm²
Verriegelbar: Ja
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HMT063DR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
