Kompaktleistungsschalter

Leistungsschalter h3+ P250 LSI 3P3D 160A 70kA FTC HET160JR

Name: HET160JR
Brand: Hager
SKU: HET160JR20
Price: 1462.6 EUR

EAN

3250613176280

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

1.462,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

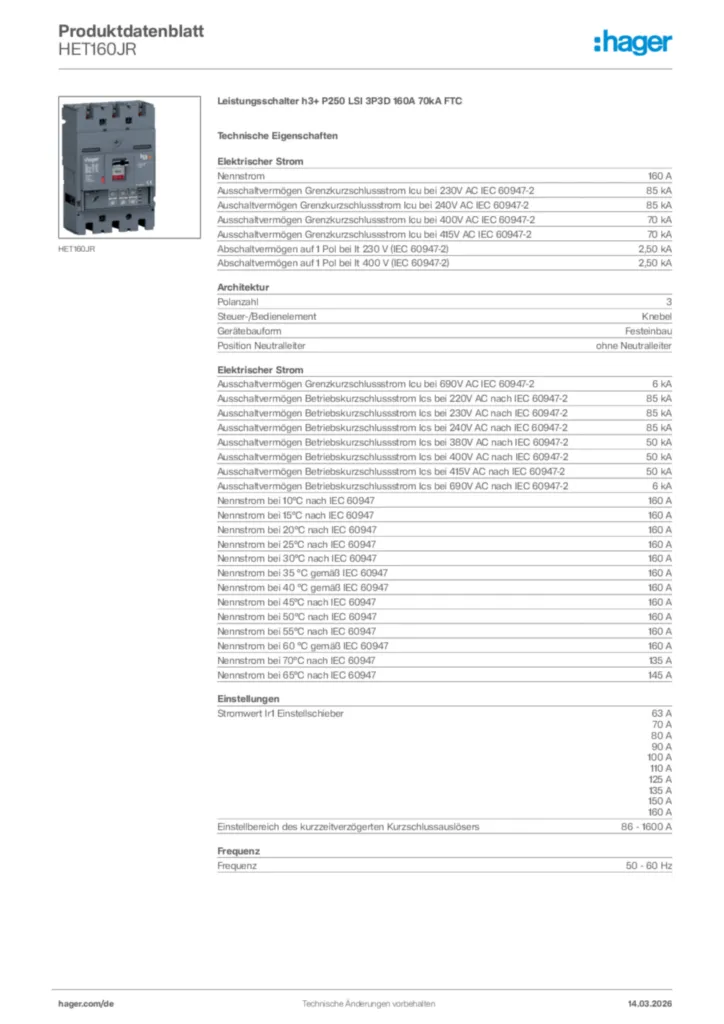

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Adapter für Zusatzdatenkabel 2 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Verriegelungsfunktionen 5 Produkte verfügbar
Mehr sehen 27 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

2,50 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

2,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2

6 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2

6 kA
Nennstrom bei 10°C nach IEC 60947

160 A
Nennstrom bei 15°C nach IEC 60947

160 A
Nennstrom bei 20°C nach IEC 60947

160 A
Nennstrom bei 25°C nach IEC 60947

160 A
Nennstrom bei 30°C nach IEC 60947

160 A
Nennstrom bei 35 °C gemäß IEC 60947

160 A
Nennstrom bei 40 °C gemäß IEC 60947

160 A
Nennstrom bei 45°C nach IEC 60947

160 A
Nennstrom bei 50°C nach IEC 60947

160 A
Nennstrom bei 55°C nach IEC 60947

160 A
Nennstrom bei 60 °C gemäß IEC 60947

160 A
Nennstrom bei 70°C nach IEC 60947

135 A
Nennstrom bei 65°C nach IEC 60947

145 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Stromwert Ir1 Einstellschieber

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

86 - 1600 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

12 - 12 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSI

Gesamtverlustleistung unter Nennstrom

18,42 W
Verlustleistung pro Pol

6,14 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Verriegelbar

Ja

Anschlussquerschnitt bei flexiblem Leiter

35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 185 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Werkstoff Kabel

Kupfer, Aluminium

Höhe

165 mm
Breite

105 mm
Tiefe

97 mm

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Nein
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

3, 4, 5, 6, 7, 8, 9, 10, 11

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)

PDF

33,29 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,38 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HET160JR
Betriebsanleitung

Betriebsanleitung International 2020-09-21

PDF

13,53 MB

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5,94 MB
Montageanleitung

Montageanleitung für HESxx, HETxx, HHSxx, HHTxx, HMSxx, HMTxx, HNSxx, HNTxx - Leistungsschalter h3+ P160/P250 (Stand: 06.2018)

Montageanleitung International 2018-06-04

PDF

2,86 MB

Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)

Montageanleitung International 2015-11-02

PDF

4,67 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

STEP Dateien International 2023-11-24

STP

640,83 kB
Handbuch

Handbuch International 2023-11-16

PDF

48,75 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)

Handbuch de-DE 2020-09-23

PDF

39,42 MB

Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

Handbuch de-DE 2020-01-29

PDF

42,20 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-04-25

PDF

349,41 kB

Declaration

Konformitätserklärung International 2022-04-25

PDF

461,97 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P250 LSI 3P3D 160A 70kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Nennstrom: 160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 2,50 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 2,50 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690 V AC IEC60947-2: 6 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415 V AC nach IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690 V AC nach IEC60947-2: 6 kA
Nennstrom bei 10°C nach IEC60947: 160 A
Nennstrom bei 15°C nach IEC60947: 160 A
Nennstrom bei 20°C nach IEC60947: 160 A
Nennstrom bei 25°C nach IEC60947: 160 A
Nennstrom bei 30°C nach IEC60947: 160 A
Nennstrom bei 35°C nach IEC60947: 160 A
Nennstrom bei 40°C nach IEC60947: 160 A
Nennstrom bei 45°C nach IEC60947: 160 A
Nennstrom bei 50°C nach IEC60947: 160 A
Nennstrom bei 55°C nach IEC60947: 160 A
Nennstrom bei 60°C nach IEC60947: 160 A
Nennstrom bei 70°C nach IEC60947: 135 A
Nennstrom bei 65°C nach IEC60947: 145 A
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 12 - 12 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 18,42 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 35 - 150 mm²
Verriegelbar: Ja
Anschlussquerschnitt bei starrem Leiter: 35 - 185 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh
Werkstoff Kabel: Kupfer
Aluminium
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 3

Fabrikat : Hager oder gleichwertig
Artikel : HET160JR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
