Leistungsschalter h3+ P250 LSnI 3P3D 160A 70kA FTC HET160GR

Name: HET160GR
Brand: Hager
SKU: HET160GR20
Price: 1283.9 EUR

EAN

3250613176273

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

1.283,90 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Verbindungsfunktionen 6 Produkte verfügbar
Arbeitsstromauslöser 6 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Klemmenabdeckung 6 Produkte verfügbar
Verriegelungsfunktionen 5 Produkte verfügbar
Hilfs-Verriegelungskabel 2 Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

85 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

2,50 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

2,50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Nennstrom bei 10°C nach IEC 60947

160 A
Nennstrom bei 15°C nach IEC 60947

160 A
Nennstrom bei 20°C nach IEC 60947

160 A
Nennstrom bei 25°C nach IEC 60947

160 A
Nennstrom bei 30°C nach IEC 60947

160 A
Nennstrom bei 35 °C gemäß IEC 60947

160 A
Nennstrom bei 40 °C gemäß IEC 60947

160 A
Nennstrom bei 45°C nach IEC 60947

160 A
Nennstrom bei 50°C nach IEC 60947

160 A
Nennstrom bei 55°C nach IEC 60947

160 A
Nennstrom bei 60 °C gemäß IEC 60947

160 A
Nennstrom bei 65°C nach IEC 60947

145 A
Nennstrom bei 70°C nach IEC 60947

135 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Stromwert Ir1 Einstellschieber

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

86 - 1600 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

12 - 12 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSNI

Gesamtverlustleistung unter Nennstrom

18,42 W
Verlustleistung pro Pol

6,14 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

35 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 185 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Höhe

165 mm
Breite

105 mm
Tiefe

97 mm

Werkstoff Kabel

Kupfer, Aluminium

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Nein
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

5 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

100 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

11

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-08

PDF

6,45 MB

Hager REACH declaration HET160GR

PDF

Hager RoHS Report HET160GR

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HET160GR

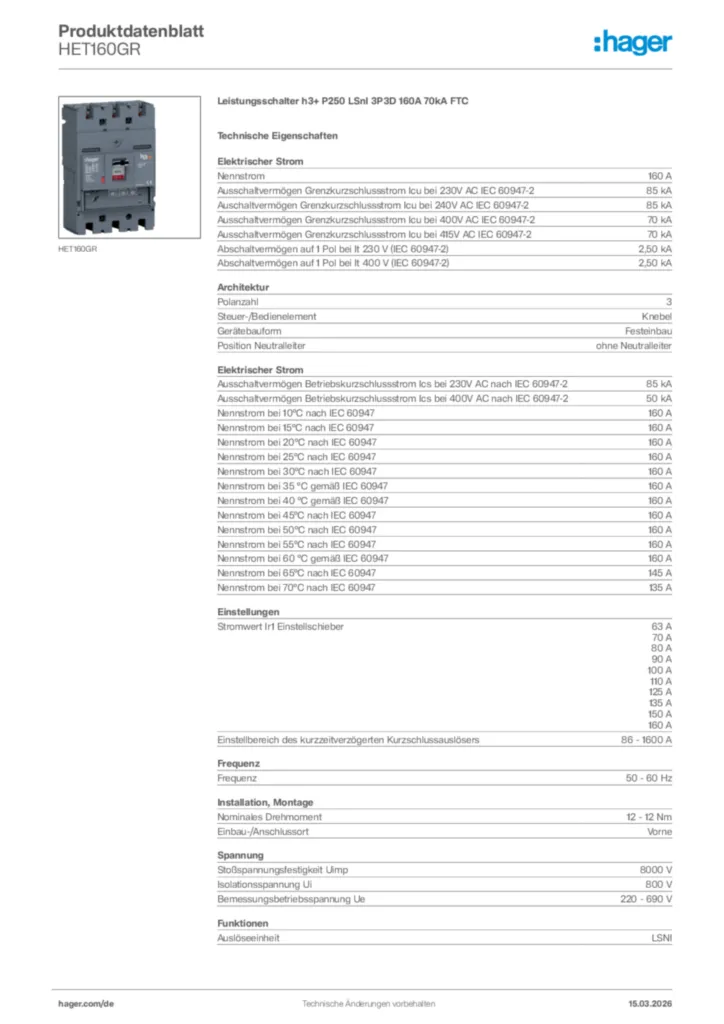

Produktdatenblatt

Hager Produktdatenblatt HET160GR

Leistungsschalter h3+ P250 LSnI 3P3D 160A 70kA FTC

PDF
Betriebsanleitung

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5,94 MB

Operating manual International 2020-09-21

Betriebsanleitung International 2020-09-21

PDF

13,53 MB
Montageanleitung

Montageanleitung für HExx, HHxx, HMxx, HNxx - Leistungschalter h3 (Stand: 06.2018)

Montageanleitung International 2018-06-04

PDF

2,04 MB

Montageanleitung für Leistungschalter h3+ P250 (Stand: 2020-03)

Montageanleitung International 2015-11-02

PDF

4,67 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

CAD file for MCCB 250A 3P

STEP Dateien International 2023-11-24

STP

640,83 kB
Handbuch

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-04-25

PDF

349,41 kB

Declaration

Konformitätserklärung International 2022-04-25

PDF

461,97 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P250 LSnI 3P3D 160A 70kA FTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
