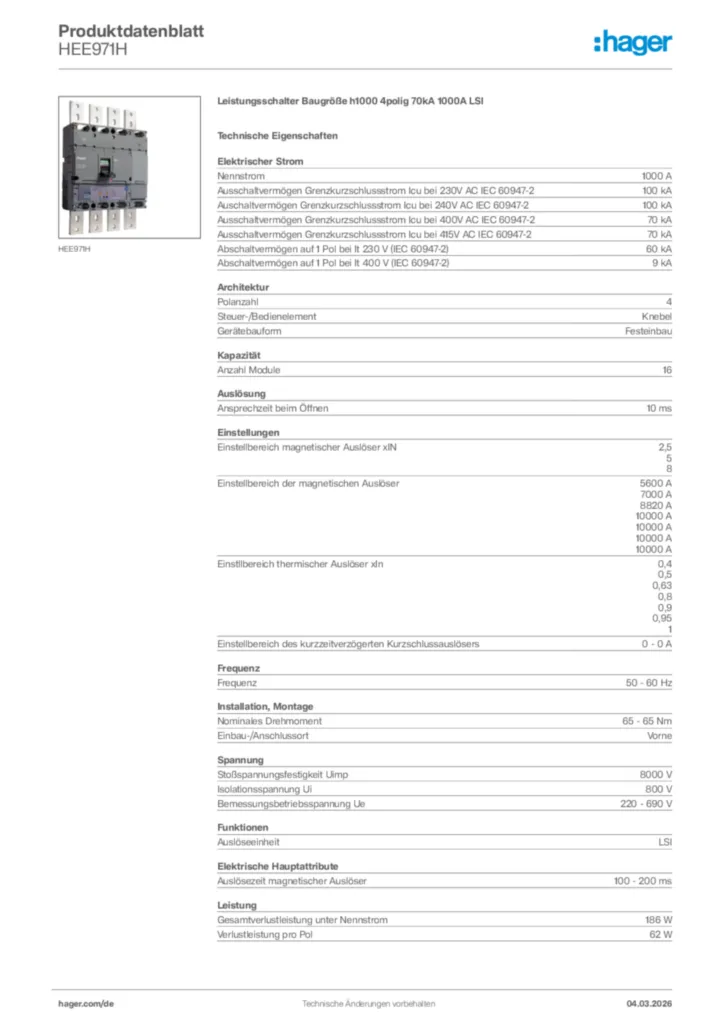

HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI

Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI HEE971H

EAN
3250613349806
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
6.597,80 €
/ Stück *

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Hilfs­-­Ver­rie­ge­lungs­kabel 2 Produkte verfügbar
  • Arbeitsstromaus­löser 6 Produkte verfügbar
  • Hilfs­schal­ter­block 4 Produkte verfügbar
  • Vorhän­ge­schloss­s­perre für Sschalter 1 Produkte verfügbar
  • Unter­span­nungs­aus­löser 13 Produkte verfügbar
  • Mehr sehen 8 weitere Produkte verfügbar

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    1000 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240 V AC IEC60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400 V AC IEC60947-2
    70 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415 V AC IEC60947-2
    70 kA
  • Abschalt­ver­mögen auf 1Pol bei AC 230 V IEC60947-2
    60 kA
  • Abschalt­ver­mögen auf 1Pol bei AC 400 V IEC60947-2
    9 kA
Archi­tektur
  • Polan­zahl
    4
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
Kapa­zität
  • Anzahl Module
    16
Auslö­sung
  • Ansprech­zeit beim Öffnen
    10 ms
Frequenz
  • Frequenz
    50 - 60 Hz
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    65 - 65 Nm
  • Einbau-/­An­schlus­sort
    Vorne
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 690 V
Funk­ti­onen
  • Auslöser
    LSI
Elek­tri­sche Haupt­merk­male
  • Auslö­se­zeit magne­ti­scher Auslöser
    100 - 200 ms
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    186 W
  • Verlust­leis­tung pro Pol
    62 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Sicherheit
  • Schutzart IP
    IP4X
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2x 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2x 240 mm²
  • Anschluss-/­Ste­ckertyp
    Anschluss mit Kabelschuh
Bedienele­mente und Anzeigen
  • Moto­r­an­trieb inte­griert
    Nein
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Nein
Span­nungs­ver­sor­gung
  • Einspei­se­stelle
    Bidi­rek­ti­onal

Downloads

Mehr Downloads

Ausschreibungstext

Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI

Leistungsschalter nach DIN EN 60947-2 Baugröße h1000, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1000 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 60 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 186 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 2x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 2x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh

Fabrikat : Hager oder gleichwertig
Artikel : HEE971H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
