Hager

GLT1511

Geräteeinbaudose 1-fach Daten f. BR Frontrastend f. tehalit Rahmenblende modular
Best-Nr.
GLT1511
EAN-Nr.
4012740869683
VPE
1 Stück
Preisgruppe
T040
Preis
5,30 € / Stück *

Technische Merkmale

  • Produktkompatibilität
    • Für frontrastende Geräteeinbausysteme
  • Ausführung
    • 1 fach
  • Ausführung der Dose
    • Offen
  • Länge
    • 71 mm
  • Breite
    • 64 mm
  • Tiefe
    • 16 mm
  • Format Geräteeinbaumöglichkeit
    • Standard 60mm
  • Befestigungsspur für Einbaugeräte
    • 60 mm
  • Montageart
    • Geschraubt
  • Montageart der Dose
    • Front
  • Zugentlastungmöglichkeit
    • nein
  • Zulassungen
    • CE
  • Farbe
    • lichtgrau
  • Werkstoff
    • Polyamid (PA)
  • Halogenfrei
    • ja

Downloads

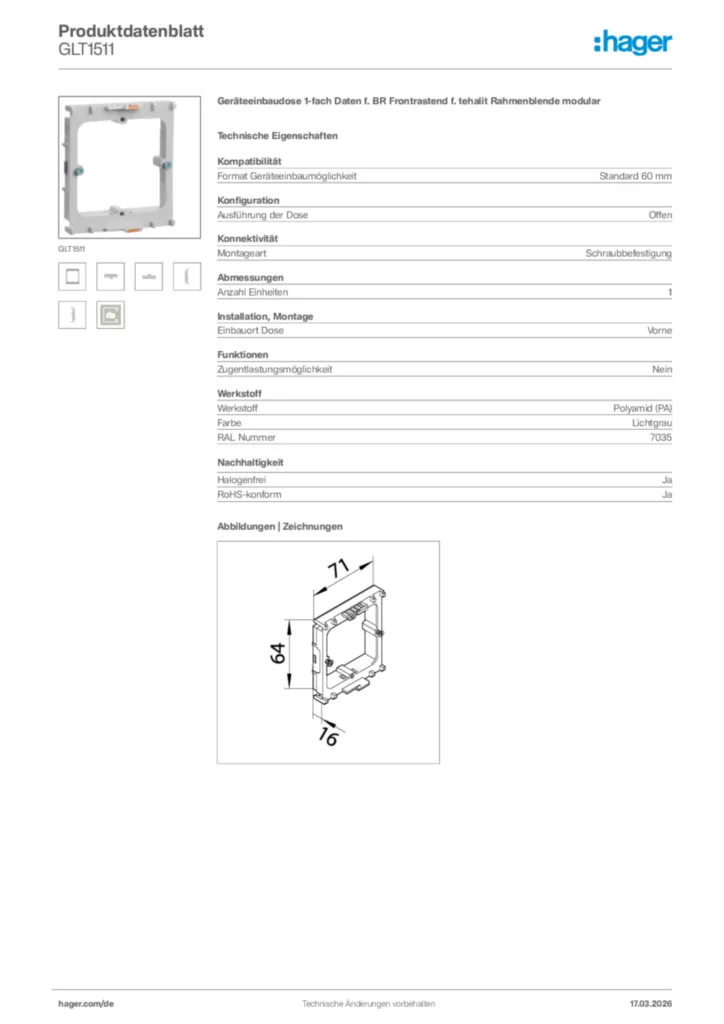

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für GLT1511

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP)

    PDF
    252 KB
  • Umwelt-Produktdeklaration (PEP)

    PDF
    206 KB
  • PEP_Hager_GBD50131_FR

    PDF
    55 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - Geräteeinbau frontrastend

    Stand: 01.01.2020

    PDF
    215 KB
  • How-to videos

  • Brüstungskanal Geräteeinbau frontrastend

    URL
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    42 KB
Weitere Downloads

Systemtext

Frontrastender Geräteeinbau für Gehäuse ohne C-Profil
Geräteeinbau-Komponenten mit frontrastender Befestigungstechnik für Gehäuse ohne C-Profil, Brüstungskanäle, Decken- und Bodenanschlusssäule: Steckdosen, Master/Slave Steckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

1. Einbaugeräte für frontrastende Einbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Einbaugeräte, anreihbar und verpolsicher durch 3-poliges Steckverbindersystem mit Berühungsschutz, Prüföffnungen in gestecktem Zustand zugänglich. Anschluss mit konfektionierten Leitungen mit Eingangsbuchse und Ausgangsstecker oder über Steckklemmen mit Standard-Leitungen. Kanalsteckdosen: 2-fach oder 3-fach Kanalsteckdosen, Master/Slave Steckdosen, 2-fach Kanalsteckdosen mit Steckdosentopf 45 Grad oder 1-fach Kanalsteckdosen mit Zusatzfunktion (Kontroll-Wippschalter, Überspannungsschutz).

2. Einbaugeräte für frontrastende Einbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Einbaugeräte: Überspannungsschutzmodul, Datenmodule/-dosen 2-/3-fach, Fernmeldeanschlussdosen und BK/Sat-Anschlussdosen für terrestrischen-, BK- und Satelliten-Anschluss als Durchgangs-, Stichleitungs- oder Enddose.

3. Standard Geräteeinbau zum Einbau in Geräteeinbaudosen zur Rastbefestigung für Gehäuse ohne C-Profil: Unterputz-Schalterprogramme mit Rahmen des Herstellers.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Geräteeinbaudose 1-fach Daten f. BR Frontrastend f. tehalit Rahmenblende modular
Gerätemontagering zur frontrastenden Befestigung für integrierten Geräteeinbau (tehalit) mit Rahmenblende universal. Mit zwei Gerätehalteschrauben in Schnellgewindeausführung. Vertikaler und horizontaler Geräteeinbau, Fixieren und leichtes Umpositionieren der Geräteeinbaudose durch mechanische Verriegelung möglich.
  • Produktkompatibilität :Für frontrastende Geräteeinbausysteme
  • Ausführung :1 fach
  • Ausführung der Dose :Offen
  • Länge :71 mm
  • Breite :64 mm
  • Tiefe :16 mm
  • Format Geräteeinbaumöglichkeit :Standard 60mm
  • Befestigungsspur für Einbaugeräte :60 mm
  • Montageart :Geschraubt
  • Montageart der Dose :Front
  • Zugentlastungmöglichkeit :nein
  • Zulassungen :CE
  • Farbe :lichtgrau
  • Werkstoff :Polyamid (PA)
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : GLT1511
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
