Feldverteiler UP 144PLE, mit Abd. (150mm), IP30, SKII, Nischemaße 957x815x115mm FWU63N
Feldverteiler Unterputz 144 Platzeinheiten, IP Standard 30, Schutzklasse II, Abmessungen Nische 957x815x115mm. Zertifizierung nach DIN EN 61 439-1/-3, für Geräte bis 125 Ampere. Ausstattung: pulverbeschichteter Schrank und Tür in RAL 9010, Tragschienen für Reihenklemmen, Berührungsschutzabdeckungen, Leitungseinführungen mit Kabelzugentlastung, Tür mit verstellbaren Scharnieren, Öffnungswinkel 110°, plombierbarer Verschluss.
EAN
3250610660553
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
1.434,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Berührungsschutzabdeckung 25 Produkte verfügbar -
Tür/Bedienfeld 9 Produkte verfügbar -
Ventilator für Gehäuse 1 Produkte verfügbar -
Mehr sehen 57 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C6
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
12,60 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
51,70 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,00 € / Stück*
-
US11A1
Berührungsschutzabdeckung universN 150x250mm geschlossen
34,10 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
39,10 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
39,10 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
43,20 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
57,30 € / Stück* -
US13A1Berührungsschutzabdeckung universN 150x750mm geschlossen
83,40 € / Stück* -
US13A2Berührungsschutzabdeckung, universN, 150x750mm, 3x 12PLE
86,70 € / Stück* -
US21A1Berührungsschutzabdeckung universN 300x250mm geschlossen
39,00 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
45,90 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
61,70 € / Stück* -
US22A1Berührungsschutzabdeckung universN 300x500mm geschlossen
49,30 € / Stück* -
US23A1Berührungsschutzabdeckung universN 300x750mm geschlossen
125,10 € / Stück* -
US23A2Berührungsschutzabdeckung, universN, 300x750mm, 6x 12PLE
129,80 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
53,60 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
60,20 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
67,40 € / Stück* -
US33A1Berührungsschutzabdeckung universN 450x750 geschlossen
161,50 € / Stück* -
US33A2Berührungsschutzabdeckung, universN, 450x750, 9x 12PLE
166,00 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
67,30 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
74,40 € / Stück*
-
FZ014F
Tür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 950x550mm
206,10 € / Stück* -
FZ014FTTür, univers FW, rechts, transparent, RAL 9010,für Schrank IP30 950x550mm
363,70 € / Stück* -
FZ014NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
303,10 € / Stück* -
FZ014NM2Tür, univers, rechts, Multimedia geschlossen, RAL9010,für Schrank IP44,950x550mm
280,00 € / Stück* -
FZ014NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
238,80 € / Stück* -
FZ015FTür, univers FW, links, geschlossen, RAL 9010, für Schrank IP30 950x800mm
167,70 € / Stück* -
FZ015NVTür, univers, links, geschlitzt, m.90SL, RAL 9010 für Schrank IP3X 950x800mm
165,80 € / Stück* -
FZ110NTür,univers, rechts, transparent, für Schrank H:950xB:550mm
354,80 € / Stück* -
FZ146NTür, univers, links, transparent, für Schrank H:950xB:800mm
275,80 € / Stück*
-
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
27,70 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,30 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
25,40 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
60,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,00 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
54,20 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,50 € / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
150,40 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
171,90 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
239,10 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
193,70 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
215,30 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4,2x9,5mm, 100 Stück
13,40 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,90 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,40 € / Stück*
-
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
14,20 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
29,60 € / Stück*
-
FZ277Leitungseinführungsschieber,univers,Feldverteiler Unterputz
19,90 € / Stück* -
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,66 € / Stück*
-
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen,2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,40 € / Stück* -
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
16,90 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
36,70 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
38,80 € / Stück*
-
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,20 € / Stück* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
39,90 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,30 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
13,60 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
20,90 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
5,60 € / Set*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,50 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
58,60 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
62,70 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
55,70 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
76,10 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
66,30 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
89,90 € / Stück*

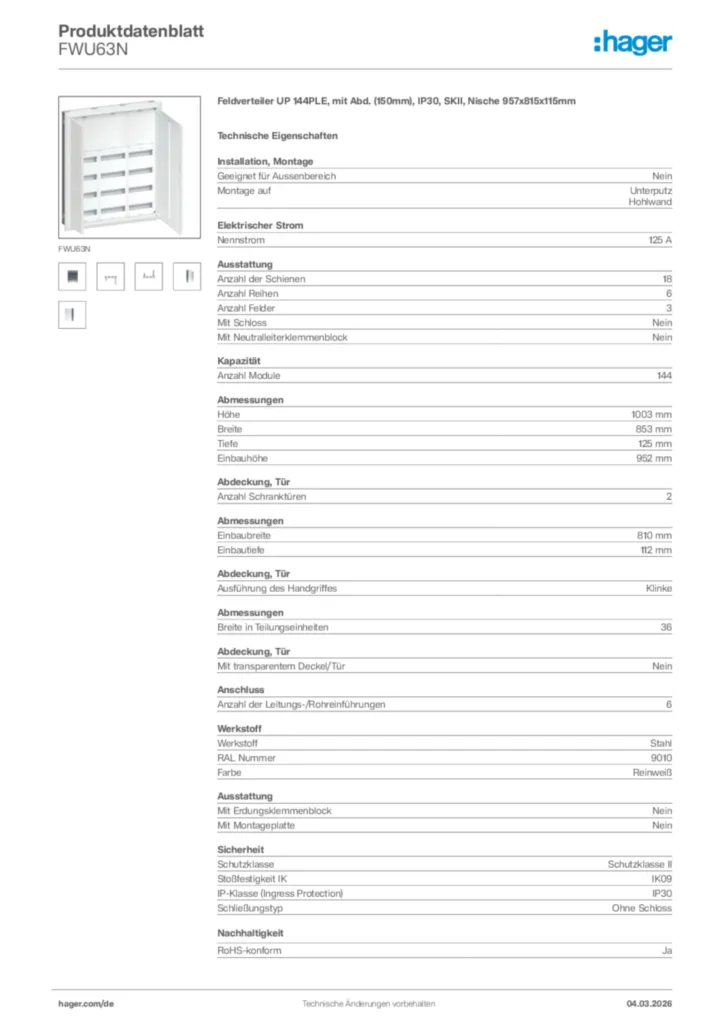

Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen6
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen18
-
Anzahl Reihen6
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module216
Abmessungen
-
Höhe1003 mm
-
Breite853 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbaubreite810 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten36
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU63N
-
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWU31AFeldvert. UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis459,00 €/ Stück * -
2
FWU31SFeldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis483,50 €/ Stück * -
3
FWU32AFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis697,80 €/ Stück * -
4
FWU32K1Feldverteiler UP 36PLE+Multimedia, IP30, SKII, Nischenmaße 507x565x115mmPreis759,60 €/ Stück * -
5
FWU32SFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis747,20 €/ Stück *
Ausschreibungstext
Feldverteiler UP 144PLE, mit Abd. (150mm), IP30, SKII, Nische 957x815x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 18
Anzahl Reihen: 6
Anzahl Felder: 3
Anzahl Module: 216
Höhe: 1003 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU63N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 18
Anzahl Reihen: 6
Anzahl Felder: 3
Anzahl Module: 216
Höhe: 1003 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU63N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
