Feldverteiler Unterputz, IP30, SKII, 96 PLE, 2x6Reihen, Nischenmaß 957x565x115mm FWU62N
Der Feldverteiler für die Unterputz-Montage, Schutzklasse II, IP30, bietet Platz für 96 Platzeinheiten verteilt auf 2 Felder und 6 Reihen. Maße: 957x565x115 mm. Geeignet für den Einsatz in Wohn- und Geschäftsgebäuden zur effizienten Verteilung und Absicherung von Stromkreisen.
EAN
3250610660546
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
1.061,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Klemmen 2 Produkte verfügbar -
Hauptleitungsklemme 4 Produkte verfügbar -
Abschottung 2 Produkte verfügbar -
Tür/Bedienfeld 6 Produkte verfügbar -
Multimediafeld 5 Produkte verfügbar -
Erweiterungspakete 1 Produkte verfügbar
Optionales Zubehör
-
KN00A
Klemmenträger QC Universaladapter
4,91 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
6,11 € / Stück*
-
KM13A
PE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
17,20 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
37,40 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
39,60 € / Stück* -
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen, 2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,90 € / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
FWU00V6Abschottung senkrecht für 6-reihigen Feldverteiler FWU Höhe 950mm
28,20 € / Stück*
-
FZ014NV1
Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
242,40 € / Stück* -
FZ110NTür, univers, rechts, transparent, für Schrank H:950xB:550mm
360,10 € / Stück* -
FZ014NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x550mm
308,90 € / Stück* -
FZ014NM2Tür, univers, rechts, Multimedia geschlossen, RAL9010, für Schrank IP44, 950x550mm
285,30 € / Stück* -
FZ014FTür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 950x550mm
210,00 € / Stück* -
FZ014FTTür, univers FW, rechts, transparent, RAL 9010, für Schrank IP30 950x550mm
370,60 € / Stück*
-
UN31TN
Einbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
153,30 € / Stück* -
UN41TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x250mm
175,20 € / Stück* -
UN42TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 600x500mm
243,60 € / Stück* -
UN51TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 750x250mm
197,40 € / Stück* -
UN61TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
219,40 € / Stück*
-
VZ00HD
Ausbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
31,60 € / Stück*
-
FZ277Leitungseinführungsschieber, univers, Feldverteiler Unterputz
20,30 € / Stück* -
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,67 € / Stück*
-
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
26,00 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
87,90 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,90 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
61,10 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
55,00 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,30 € / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33,10 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FWU00C6Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 669mm
12,80 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,30 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
52,70 € / Stück*
-
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
13,80 € / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
5,70 € / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
21,30 € / Stück* -
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,80 € / Stück* -
UN06FNTragschienen, univers, FW, Höhe:900mm, 2 Stück
40,90 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
49,50 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
30,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,40 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,60 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,50 € / Stück* -
FZ279Tiefeneinstellung, univers, Feldverteiler Unterputz, über 12mm bis max. 32mm
14,50 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
13,50 € / Stück*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
49,60 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
60,00 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
57,00 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
67,80 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
64,10 € / Stück* -
UZ52M1Montageplatte, universN, für Schrankhöhe 800mm, 2feldig
77,90 € / Stück* -
UZ62M1Montageplatte, universN, für Schrankhöhe 950mm, 2feldig
92,00 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen12
-
Anzahl Reihen6
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module144
Abmessungen
-
Höhe1003 mm
-
Breite603 mm
-
Tiefe125 mm
-
Einbauhöhe952 mm
-
Einbaubreite560 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlinke
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWU62N
-

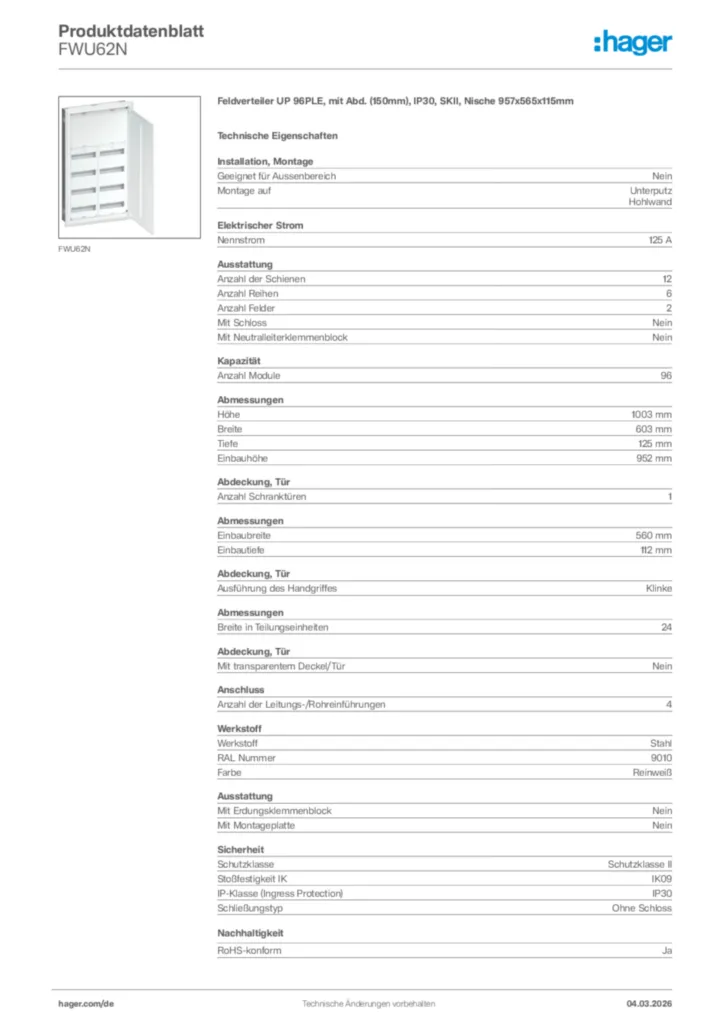

Produktdatenblatt
Hager Produktdatenblatt FWU62N
Feldverteiler UP 96PLE, mit Abd. (150mm), IP30, SKII, Nische 957x565x115mm
PDF -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück *
-
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 €/ Stück *
Ausschreibungstext
Feldverteiler UP 96PLE, mit Abd. (150mm), IP30, SKII, Nische 957x565x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU62N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 6
Anzahl Felder: 2
Anzahl Module: 144
Höhe: 1003 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU62N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
