Feldverteiler UP 144PLE mit univers, IP30, SKII, Nischenmaße 657x815x115mm FWU43S
EAN
3250612739608
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Preis
1.228,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Berührungsschutzabdeckung 20 Produkte verfügbar -
Tür/Bedienfeld 12 Produkte verfügbar -
Ventilator für Gehäuse 1 Produkte verfügbar -
Mehr sehen 58 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C4
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 369mm
8,60 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
51,70 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
17,00 € / Stück*
-
US11A1
Berührungsschutzabdeckung universN 150x250mm geschlossen
34,10 € / Stück* -
US11A2Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE
39,10 € / Stück* -
US11A3Berührungsschutzabdeckung, universN, 150x250mm, 1x 12PLE, Schlitz asymetrisch
39,10 € / Stück* -
US12A1Berührungsschutzabdeckung universN 150x500mm geschlossen
43,20 € / Stück* -
US12A2Berührungsschutzabdeckung, universN, 150x500mm, 2x 12PLE
57,30 € / Stück* -
US13A1Berührungsschutzabdeckung universN 150x750mm geschlossen
83,40 € / Stück* -
US13A2Berührungsschutzabdeckung, universN, 150x750mm, 3x 12PLE
86,70 € / Stück* -
US21A3Berührungsschutzabdeckung, universN, 300x250mm, 2x 12PLE, Schlitzabstand 125mm
45,90 € / Stück* -
US21D1Berührungsschutzabdeckung, universN, 300x250mm, f. 2 NH00-Trenner auf Hutschiene
61,70 € / Stück* -
US23A1Berührungsschutzabdeckung universN 300x750mm geschlossen
125,10 € / Stück* -
US23A2Berührungsschutzabdeckung, universN, 300x750mm, 6x 12PLE
129,80 € / Stück* -
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
53,60 € / Stück* -
US31A3Berührungsschutzabdeckung, universN, 450x250mm, 3x 12PLE, Schlitzabstand 125mm
60,20 € / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
67,40 € / Stück* -
US33A1Berührungsschutzabdeckung universN 450x750 geschlossen
161,50 € / Stück* -
US33A2Berührungsschutzabdeckung, universN, 450x750, 9x 12PLE
166,00 € / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
67,30 € / Stück* -
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mm
74,40 € / Stück* -
US42A1Berührungsschutzabdeckung universN 600x500mm geschlossen
117,10 € / Stück* -
US42A2Berührungsschutzabdeckung, universN, 600x500mm, 8x 12PLE
125,10 € / Stück*
-
FZ006F
Tür, univers FW, rechts, geschlossen, RAL 9010, für Schrank IP30 650x550mm
194,50 € / Stück* -
FZ006FTTür, univers FW, rechts, transparent, RAL 9010, für Schrank IP30 650x550mm
266,30 € / Stück* -
FZ006NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 650x550mm
192,00 € / Stück* -
FZ006NMTür univers rechts, Media, geschlitzt, RAL 9010, f. Schrank IP3X, 650x550mm
249,90 € / Stück* -
FZ006NM2Tür univers rechts, Multimedia, geschloss., RAL9010, f.Schrank IP44, 650x550mm
232,10 € / Stück* -
FZ006NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 650x550mm
219,60 € / Stück* -
FZ007FTür, univers FW, links, geschlossen, RAL 9010, für Schrank IP30 650x800mm
146,50 € / Stück* -
FZ007NTür, univers, links, geschlossen, RAL 9010, für Schrank IP44/54 650x800mm
144,60 € / Stück* -
FZ007NMTür, univers, links, Media, geschlitzt, RAL 9010, für Schrank IP3X, 650x800mm
262,80 € / Stück* -
FZ007NVTür, univers, links, geschlitzt, m.90SL, RAL 9010 für Schrank IP3X 650x800mm
165,00 € / Stück* -
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mm
265,90 € / Stück* -
FZ141NTür, univers, links, transparent, für Schrank H:650xB:800mm
215,10 € / Stück*
-
FWU00V4Abschottung senkrecht für 4-reihigen Feldverteiler FWU Höhe 650mm
23,80 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
23,30 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ458Schließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP43
25,40 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,40 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
60,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
10,80 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,00 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
54,20 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
16,50 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
0,88 € / Stück*
-
UZ100Blechkerbschrauben, universN, 4,2x9,5mm, 100 Stück
13,40 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
30,70 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,90 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,40 € / Stück*
-
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
14,20 € / Stück* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
10,30 € / Stück* -
UZ01A4Haubenturm-Oberteil, universZ, niedriges Niveau, 4 Teile
6,50 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
29,60 € / Stück*
-
FZ277Leitungseinführungsschieber,univers,Feldverteiler Unterputz
19,90 € / Stück* -
M7240Klammer halogenfrei für FWU/LF/LFE/LFH Breite 60mm (10 Stück)
0,66 € / Stück*
-
FZ745STürscharnier, univers, rechts, für Schrank IP44 / IP54
12,40 € / Set* -
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
12,40 € / Set*
-
KM05BPE/N-Klemme, universZ, 4x5 Klemmstellen,2x6/2x10/1x25mm², mit Schelle für 25 mm²
24,40 € / Stück* -
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
16,90 € / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
36,70 € / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
38,80 € / Stück*
-
UN03FNTragschienen, univers, FW, Höhe:450mm, 2 Stück
27,20 € / Stück* -
UN04FNTragschienen, univers, FW, Höhe:600mm, 2 Stück
30,70 € / Stück* -
UN07FNTragschienen, univers, FW, Höhe:1050mm, 2 Stück
48,30 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
13,60 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
20,90 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
5,60 € / Set*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,50 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
58,60 € / Stück* -
UZ42M1Montageplatte, universN, für Schrankhöhe 650mm, 2feldig
62,70 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen6
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen12
-
Anzahl Reihen4
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module144
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe703 mm
-
Breite853 mm
-
Tiefe125 mm
-
Einbauhöhe652 mm
-
Einbaubreite810 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten36
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
-
Glühdrahttest850 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

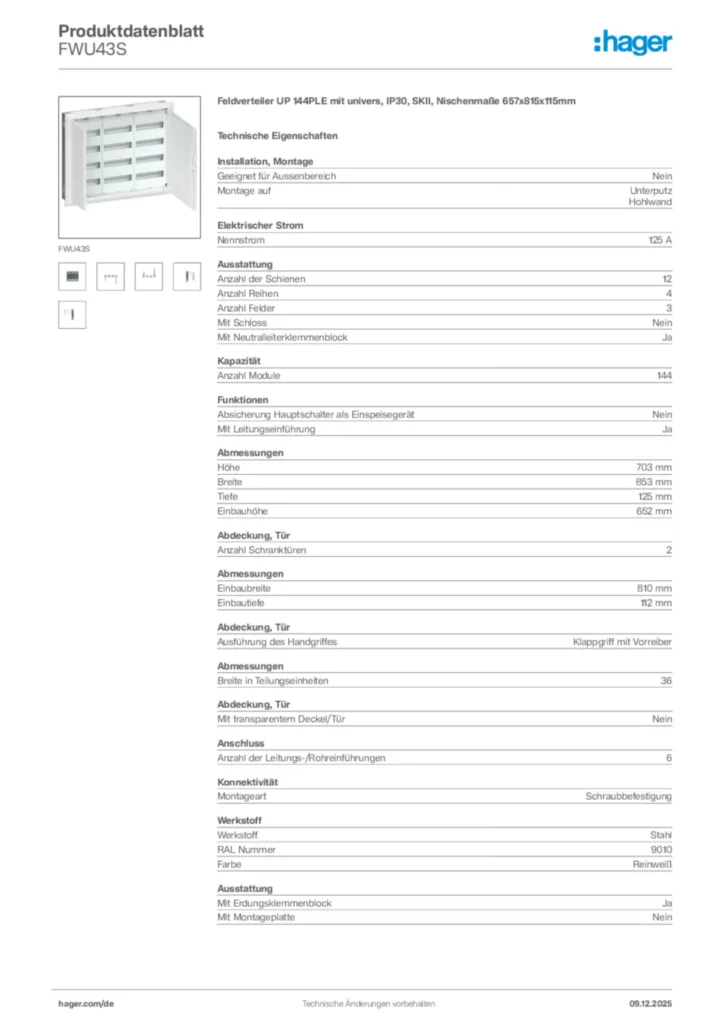

Produktbild FWU43S
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Katalog
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Feldverteiler
Stand: 01.04.2022
PDF9,15 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWU31AFeldvert. UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis459,00 €/ Stück * -
2
FWU31SFeldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mmPreis483,50 €/ Stück * -
3
FWU32AFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis697,80 €/ Stück * -
4
FWU32K1Feldverteiler UP 36PLE+Multimedia, IP30, SKII, Nischenmaße 507x565x115mmPreis759,60 €/ Stück * -
5
FWU32SFeldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 507x565x115mmPreis747,20 €/ Stück *
Ausschreibungstext
Feldverteiler UP 144PLE mit univers, IP30, SKII, Nischenmaße 657x815x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 4
Anzahl Felder: 3
Anzahl Module: 144
Höhe: 703 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU43S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 12
Anzahl Reihen: 4
Anzahl Felder: 3
Anzahl Module: 144
Höhe: 703 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU43S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
