Schrank, univers, IP55/II, 1850x1550x275mm + 100mm Sockel FR26S1
EAN
3250616005310
Marke
Hager
VPE
1 Stück
Preisgruppe
H103
Preis
4.381,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 10 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 3 Produkte verfügbar -
Durchführungstülle 6 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Mehr sehen 55 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
48,20 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
30,70 € / Stück* -
FZ406MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
29,70 € / Stück* -
FZ407MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
29,70 € / Stück* -
FZ408MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraubungen
29,70 € / Stück* -
FZ415SKabeleinführung, univers, Kunststoff, mit zwei Tüllen für Kabel D=23-55mm, SK II
175,70 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
43,70 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
67,00 € / Stück* -
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
24,00 € / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
14,10 € / Stück*
-
FZ026R
Tür, univers, für FR26* Schränke, IP55, 1850x1550mm
1.077,10 € / Stück*
-
FZ403WP
Belüftungshaube für Leitungseinführung, univers, oben
33,70 € / Stück* -
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
45,90 € / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
31,80 € / Stück*
-
FZ409M
1 x Kabeleinführungstülle, M20
1,60 € / Stück* -
FZ410M1 x Kabeleinführungstülle, M25
1,70 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
1,80 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
1,90 € / Stück* -
FZ413MKabeleinführungstülle, für Kabeldurchmesser von 23-55mm
49,40 € / Stück* -
FZ413NKabeleinführungstülle, für Kabeldurchmesser von 30-72mm
51,40 € / Stück*
-
FZ414XE9010
Lackstift aufbereitet RAL9010
44,80 € / Stück* -
MES-LSTI7035Lackstift aufbereitet 12ml RAL7035
87,00 € / Stück*
-
FZ506Euro-Profilzylinder 1242E für Schwenkhebel FZ537
33,70 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
33,70 € / Stück* -
FZ520
Euro-Profilzylinder 455 für Schwenkhebel FZ537
33,70 € / Stück* -
FZ530Schließung, univers, T-Griff
68,20 € / Stück* -
FZ531Schließung, univers, T-Griff, abschließbar, EK333
118,30 € / Stück* -
FZ532Schließung, univers, Klinkengriff
100,10 € / Stück* -
FZ533Schließung, univers, Klinkengriff, abschließbar, EK333, mit 2 Schlüsseln
147,70 € / Stück* -
FZ537Schwenkhebel, univers, für FR Schränke, mit Hager Logo
92,00 € / Stück* -
MES-PHZ3K7Profilhalbzylindereinsatz 3-kt 7mm
39,30 € / Stück* -
MES-PHZ4K8Profilhalbzylindereinsatz 4-kt 8mm
32,90 € / Stück* -
MES-PHZDB3Profilhalbzylindereinsatz Doppelbart 3mm
33,30 € / Stück*
-
FZ636ASockel, univers, 100x1550x275mm, für FR + FS Schrank
362,10 € / Stück* -
FZ646ASockel, univers, 200x1550x275mm, für FR + FS Schrank
493,40 € / Stück*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
2,90 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,25 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,60 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,20 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
18,70 € / Stück* -
VZ050MKabelverschraubung, univers, IP65 M50, Kunststoff
21,30 € / Stück* -
VZ063MKabelverschraubung, univers, IP65 M63, Kunststoff
25,80 € / Stück*
-
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
54,10 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
13,90 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,70 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,10 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,40 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
FZ776AAdapter für vertikale Verbindung von 1550mm breiten FR/FS Schränken
82,60 € / Stück* -
FZ800BHalter, univers, für Abfangschiene im 275mm FR Schrank, SK II, höhenverstellbar
38,70 € / Stück* -
FZ8461Kabelabfangschiene für Sockel, univers, 1550mm lang,6feldig
66,70 € / Stück* -
UT21FAbfangschiene, univers, für zusätzl. Versteifung von univers Tragschienen 1500mm
44,70 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
61,40 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
88,20 € / Stück* -
UT84CNAbfangschiene, univers, 4feldig
114,20 € / Stück* -
UT85CNAbfangschiene, univers, 5feldig
133,80 € / Stück* -
UT86CNAbfangschiene, univers, 6feldig
150,00 € / Stück*
-
FZ721AAdapter, univers, zum seitlichen Anreihen von 275mm Schränken FR/FS
67,90 € / Stück* -
UZ25AAbsenkwinkel, universN, 25mm, 2 Stück
11,90 € / Stück* -
UZ25AKAbsenkwinkel, universN, 25mm, für Koppelplatte, 2 Stück
12,90 € / Stück* -
UZ50AAbsenkwinkel, universN, 50mm, 2 Stück, für Abfangschiene und Quertraverse
12,10 € / Stück* -
UZ50AKAbsenkwinkel,universN,50mm,für Kombination mit Koppelplatte,Set = 2 Stück
13,20 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,60 € / Stück* -
FZ852Verlängerung des Berührungsschutzes, Schutzklasse II
62,90 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*
-
FZ851Verlängerung des Berührungsschutzes, Schutzklasse I
51,80 € / Stück* -
S94GSchienenisolierprofil, univers Z, für CU 12 x 5 mm, 1000 mm
9,80 € / Stück*
-
UZ21MPMontageplatte, univers, 1800x250mm, Anbringung ohne zusätzliche Fixation
275,30 € / Stück* -
UZ22MPMontageplatte, univers,1800x500mm, Anbringung ohne zusätzliche Fixation
301,00 € / Stück* -
UZ23MPMontageplatte, univers,1800x750mm, Anbringung ohne zusätzliche Fixation
325,40 € / Stück* -
UZ24MPMontageplatte, univers,1800x1000mm, Anbringung ohne zusätzliche Fixation
364,10 € / Stück* -
UZ25MPMontageplatte, univers, 1800x1250mm, Anbringung ohne zusätzliche Fixation
402,80 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite1550 mm
-
Tiefe275 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder6
-
Anzahl der Öffnungen für Flanschplatten12
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

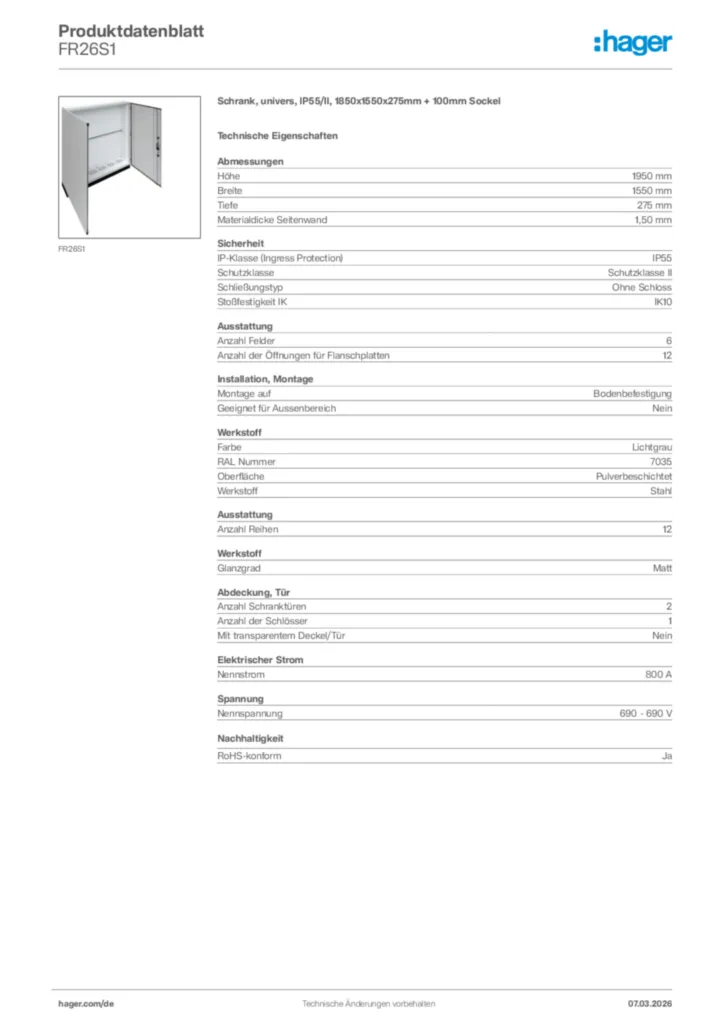

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FR26S1
-
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Serie: Univers. Gehäuse - IP55 - Klasse II - Stahlgehäuse - Tiefe 275 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FP21SN2Schrank, univers, IP44/II, 1950x300x205mm, leerPreis1.455,70 €/ Stück * -
2
FP21SW2Schrank, univers, IP54/II, 1950x300x205mmPreis1.747,70 €/ Stück * -
3
FP21TN2Schrank, univers, IP44/I, 1950x300x205mm, leerPreis1.029,50 €/ Stück * -
4
FP21TW2Schrank, univers, IP54/I, 1950x300x205mm, leerPreis1.338,00 €/ Stück * -
5
FP22SN2Schrank, univers, IP44/II, 1950x550x205mm, leerPreis1.707,60 €/ Stück *
Ausschreibungstext
Schrank, univers, IP55/II, 1850x1550x275mm + 100mm Sockel
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 1550 mm
Tiefe: 275 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 6
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR26S1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 1550 mm
Tiefe: 275 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 6
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR26S1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
