Brüstungskanal-Unterteil frontrastend Stahl BRS 70x170mm Oberteil 80mm lichtgrau BRS6517017035
EAN
4012740215985
Marke
Hager
VPE
8 m
Preisgruppe
T032
Preis
50,00 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Inneneck 2 Produkte verfügbar -
Mehr sehen 12 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10240 - 10240 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)29
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)42
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, 45 mm
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeLichtgrau
-
RAL Nummer7035
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

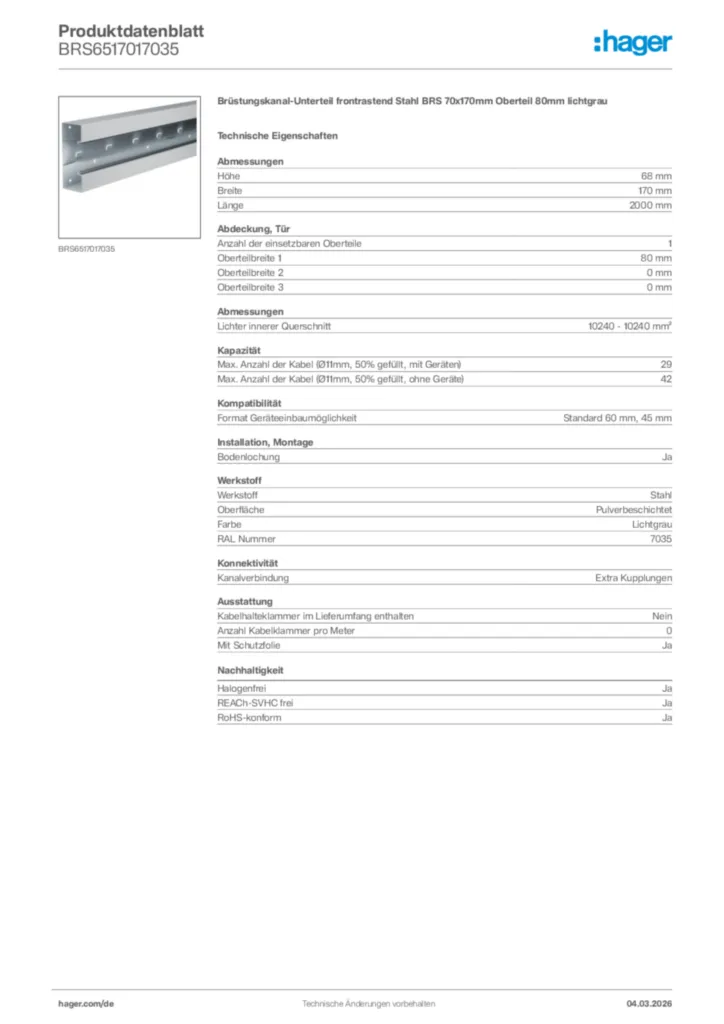

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS6517017035
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5,38 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brs651701
DXF Dateien International 2023-02-02
DXF365,64 kB -
STEP Dateien
Step Model brs651701
STEP Dateien International 2023-02-02
STP1,17 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brs651701
Produkt Zeichnung International 2023-02-02
PDF67,35 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BR6510019016Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweißPreis23,50 €/ m * -
2
BR6510017035Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrauPreis23,50 €/ m * -
3
BR6510019011Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarzPreis30,60 €/ m * -
4
BR6513019016Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweißPreis31,30 €/ m * -
5
BR6513017035Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrauPreis31,30 €/ m *
Ausschreibungstext
Brüstungskanal-Unterteil frontrastend Stahl BRS 70x170mm Oberteil 80mm lichtgrau
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10240 - 10240 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 29
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Farbe: Lichtgrau
RAL Nummer: 7035
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS6517017035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10240 - 10240 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 29
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Pulverbeschichtet
Farbe: Lichtgrau
RAL Nummer: 7035
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS6517017035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
