NH3-Sicherungslasttrennschalter 630A 60mm Einbautiefe 70mm RK300mm² SU SR3RSU
EAN-Nr.
7611919232302
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelklemmenanschluss 2 Produkte verfügbar -
Stromwandler 6 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 5 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Optionales Zubehör
-
LZ153
Prismenklemmensatz LT 3-polig für NH3-Trenner für Cu/Al-Leiter 150-300mm², 3 St.
114.00 CHF / Stück* -
S-R300Rahmenklemmen SILAS Gr.2/3 für CU und Alu Leiter max. 300mm²
38.10 CHF / Stück*
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
83.20 CHF / Stück* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
51.80 CHF / Stück* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
88.90 CHF / Stück* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
127.00 CHF / Stück* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
88.90 CHF / Stück* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
127.00 CHF / Stück*
-
S-3AV
Anschlussverlängerung Gr.3 M10 für Einbautiefe 32mm von SILAS Gr.1-3
38.10 CHF / Stück* -
S-3SWBBausatz SILAS für Stromwandlereinbau Gr.3
93.10 CHF / Stück* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
5.65 CHF / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
12.80 CHF / Stück* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
13.10 CHF / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094720,40 kA
Sicherung
-
SicherungsgrösseNH3
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter95 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter95 - 300 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufSammelschienensystem
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom115 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
Sicherheit
-
Schutzart IPIP30
Abmessungen
-
Höhe214 mm
-
Breite250 mm
-
Tiefe158 mm
-
Abstand Sammelschienen60 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SR3RSU
-

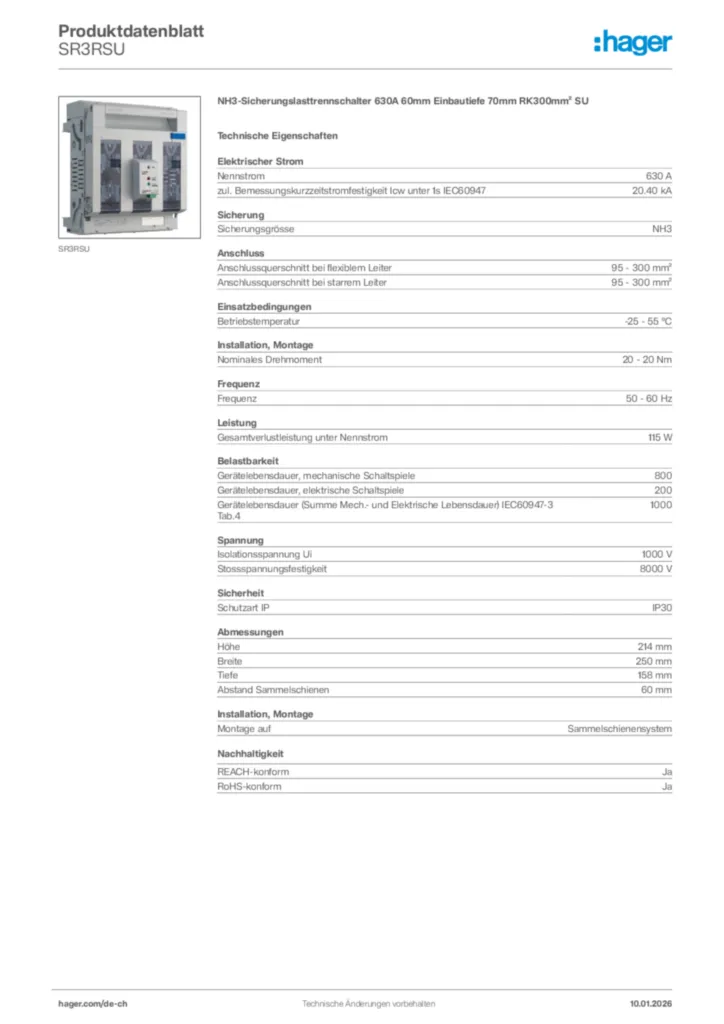

Product datasheet
Hager Produktdatenblatt SR3RSU
NH3-Sicherungslasttrennschalter 630A 60mm Einbautiefe 70mm RK300mm² SU
PDF -
Konformitätserklärung
Zertifikat für S0xx, S1xx, S2xx, S3xx, SRxx - Sicherungslastrrennschalter (DE, Stand: 04.2016)
Konformitätserklärung International 2019-01-07
PDF669,08 kB
