Leitungsschutzschalter Hager MCB quickconnect 1P 230V Typ C 16A Icn 6kA 1TE MCS016C

Name: MCS016C
Brand: Hager
SKU: MCS016C
Price: 20.1 CHF

Leitungsschutzschalter Hager MCB quickconnect, Polzahl (gesamt) 1, Bemessungsspannung 230 V, Auslösecharakteristik C, Bemessungsstrom 16 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA, Breite in Teilungseinheiten 1

EAN-Nr.

3250614319785

E-nr.

805 619 104

VPE

12 Stück

Rabattgruppe

Preis*

20.10 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Modulare Phasenschiene 9 Produkte verfügbar
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar

Technische Merkmale

Nennstrom

16 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1

6 kA
Nennstrom bei -15°C

20,8 A
Nennstrom bei -10°C

20,4 A
Nennstrom bei -5°C

19,8 A
Nennstrom bei 0°C

19,3 A
Nennstrom bei 5°C

18,8 A
Nennstrom bei 10°C

18,3 A
Nennstrom bei 15°C

17,8 A
Nennstrom bei 20°C

17,3 A
Nennstrom bei 25°C

16,8 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,8 A
Nennstrom bei 40°C

15,3 A
Nennstrom bei 45°C

14,8 A
Nennstrom bei 50°C

14,5 A
Nennstrom bei 55°C

13,8 A
Nennstrom bei 60°C

13,3 A
Nennstrom bei 65°C

12,8 A
Nennstrom bei 70°C

12,3 A

Polart

1P
Auslösecharakteristik

C

Anzahl Module

1

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect, Sammelschiene
Typ obere Anschlussklemme für modulare Geräte

quickconnect
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 35 mm²
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter

1,5 - 4,0 mm²

Schutzart IP

IP20

Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

2,40 W

Anschluss-/Steckertyp

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83,40 mm
Breite

17,50 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Hager REACH declaration MCS016C

PDF

Hager RoHS Report MCS016C

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild MCS016C

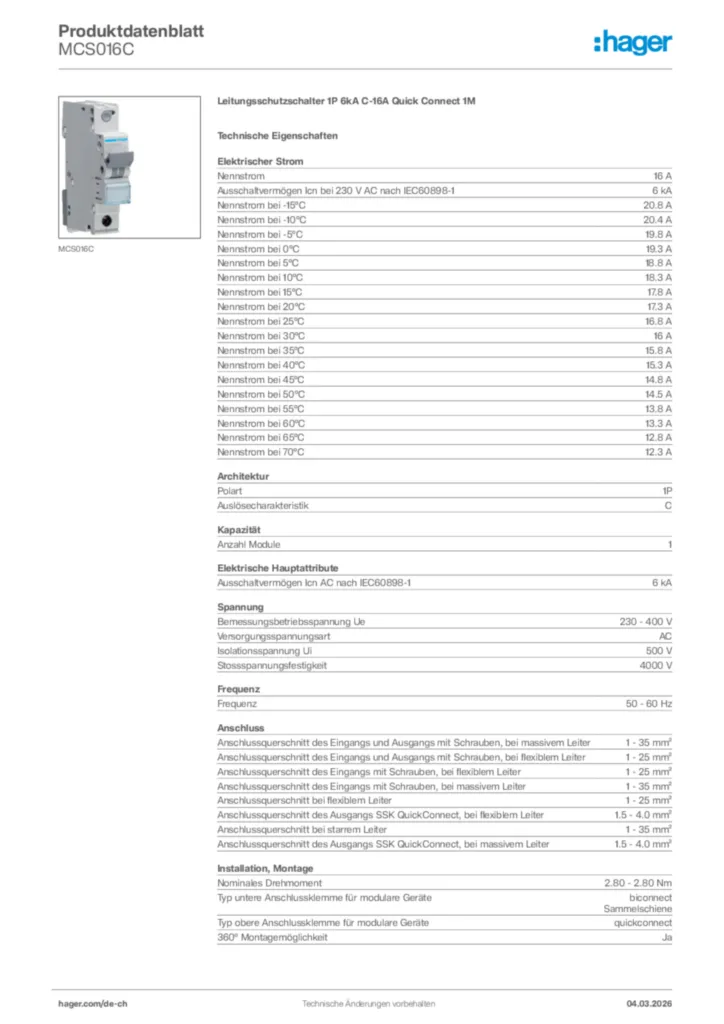

Product datasheet
