Signal-Hilfsschalter Hager 1U/H MZ202
Signalkontakt Hager, für Leitungsschutzschalter NBN/NCN/NDN, 6 A, 230 V, für Anbau an LS, FI, FI/LS, Breite 8.75 mm
EAN-Nr.
3250614562020
E-nr.
805 992 094
VPE
1 Stück
Rabattgruppe
N2
Preis*
26.25 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 491 Produkte verfügbar
Passend zu
-
HMX363Leitungsschutzschalter 3 polig 50kA C-Charakteristik 63A 4.5 Module
275.00 CHF / Stück* -
HMD299Leitungsschutzschalter 2 polig 15kA D-Charakteristik 125A 3 Module
321.00 CHF / Stück* -
HMD380Leitungsschutzschalter 3 polig 15kA D-Charakteristik 80A 4.5 Module
459.00 CHF / Stück* -
HMD390Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 Module
535.00 CHF / Stück* -
HMD399Leitungsschutzschalter 3 polig 15kA D-Charakteristik 125A 4.5 Module
610.00 CHF / Stück* -
HMD480Leitungsschutzschalter 4 polig 15kA D-Charakteristik 80A 6 Module
613.00 CHF / Stück* -
HMD490Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module
636.00 CHF / Stück* -
HMD499Leitungsschutzschalter 4 polig 15kA D-Charakteristik 125A 6 Module
669.00 CHF / Stück* -
HMX210Leitungsschutzschalter 2 polig 50kA C-Charakteristik 10A 3 Module
151.00 CHF / Stück* -
HMX216Leitungsschutzschalter 2 polig 50kA C-Charakteristik 16A 3 Module
151.00 CHF / Stück* -
HMX220Leitungsschutzschalter 2 polig 50kA C-Charakteristik 20A 3 Module
156.50 CHF / Stück* -
HMX232Leitungsschutzschalter 2 polig 50kA C-Charakteristik 32A 3 Module
167.50 CHF / Stück* -
HMX240Leitungsschutzschalter 2 polig 50kA C-Charakteristik 40A 3 Module
168.50 CHF / Stück* -
HMX263Leitungsschutzschalter 2 polig 50kA C-Charakteristik 63A 3 Module
185.50 CHF / Stück* -
HMX310Leitungsschutzschalter 3 polig 50kA C-Charakteristik 10A 4.5 Module
226.00 CHF / Stück* -
HMX316Leitungsschutzschalter 3 polig 50kA C-Charakteristik 16A 4.5 Module
226.00 CHF / Stück* -
HMX320Leitungsschutzschalter 3 polig 50kA C-Charakteristik 20A 4.5 Module
236.00 CHF / Stück* -
HMX332Leitungsschutzschalter 3 polig 50kA C-Charakteristik 32A 4.5 Module
251.00 CHF / Stück* -
HMX340Leitungsschutzschalter 3 polig 50kA C-Charakteristik 40A 4.5 Module
252.00 CHF / Stück* -
HMX410Leitungsschutzschalter 4 polig 50kA C-Charakteristik 10A 6 Module
243.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom6 A
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartKlickbefestigung
Kapazität
-
Anzahl Module0,50
Anschluss
-
Kontaktart1Ö+1S
-
Anschlussquerschnitt bei flexiblem Leiter6 mm²
-
Anschlussquerschnitt bei starrem Leiter10 mm²
Spannung
-
Isolationsspannung Ui4000 V
-
VersorgungsspannungsartAC
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele12000
-
Gerätelebensdauer, elektrische Schaltspiele6000
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom0,20 W
Abmessungen
-
Breite9 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Umschalter0
-
Anzahl Öffnerkontakte1
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

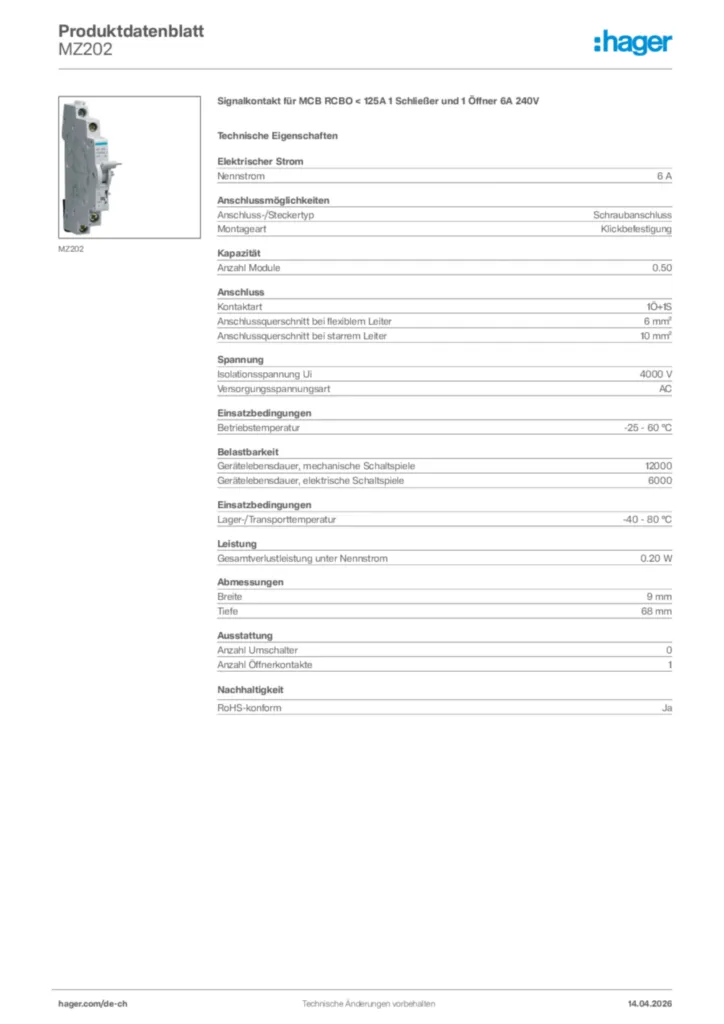

Produktbild MZ202
-
Product datasheet
Hager Produktdatenblatt MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
PDF -
Montageanleitung
Montageanleitung für CZ001, MZ202 - Alarmkontakt (FR-DE-EN-IT-PT-ES, CS, AR, Stand: 04.2015)
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2015-04-07
PDF698,03 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Produktdatenblatt
UK_PD_TDS_CIRCUITBREAKERAUXILLIARIES.pdf
Technical data sheet including characteristics for circuit breaker auxiliaries.
PDF97,81 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-26
PDF182,48 kB
Declaration
Konformitätserklärung International 2022-04-26
PDF223,50 kB
