NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm Anschluss hoch N LVSGW00TRPX

NH-Sicherungs-Lastschaltleiste weber.vertigroup weber.vertigroup, für Wandlereinbau, schaltbar, für SaS, Rahmenklemme
EAN-Nr.
4049857124749
E-nr.
847 011 599
VPE
1 Stück
Rabattgruppe
57
Preis*
 214.00 CHF
/ Stück *
 214.00 CHF
/ Stück *
Grosshandel finden

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie einen Grosshandel

Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm Anschluss hoch N

LVSGW00TRPX

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (18)
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile 2 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 2 Produkte verfügbar
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste 1 Produkte verfügbar
    • Sammel­schie­nen­klemme 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar

    Optionales Zubehör

    • Zube­hör/Er­satz­teile für NH-Un­ter­teile
    • Klem­me­n­ab­de­ckung
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste
    • Sammel­schie­nen­klemme
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Schraub­be­fes­ti­gungset
    • Einpress­mutter
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • Kabel­klem­me­n­an­schluss
    • Zube­hör/Er­satz­teile für Sammel­schienen
    • LVZ00SA

      Mikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
       12.95 CHF  / Stück*
    • LVZ00BTS

      Beschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
       3.90 CHF  / Stück*
    • LVZ00AK185

      Anschlussraumabdeckung kurz für LV Größe 00/185mm, Einsatz bei Rahmenklemme
       11.65 CHF  / Stück*
    • LVZ00AL185

      Anschlussraumabdeckung standard für LV Größe 00/185mm, Einsatz bei Rahmenklemme
       19.40 CHF  / Stück*
    • LVZ00RAD185

      Reserveplatzabdeckung LV, 50mm breit, Gr.00 zur Abdeckung der Stromschienen
       31.05 CHF  / Stück*
    • LVZ00EK185

      Sammelschienenhaken für LV NH00 185mm, Schienenstärke 5-10mm, Set à 3 Stück
       25.35 CHF  / Set*
    • LVZASD

      Doppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
       13.70 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.90 CHF  / Set*
    • LVZAE12R

      Anschlusselement M12x35
       13.20 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.55 CHF  / Stück*
    • LVZM12

      Einpressmutter M12
       4.10 CHF  / Stück*
    • LVZM1250

      Einpressmutter M12 (50 Stück)
       173.00 CHF  / Set*
    • LVZ00BTKI

      Beschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
       5.00 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’220.00 CHF  / Stück*
    • CUC6

      C-Kupferprofil 560A Länge 3m 250mm²
       311.00 CHF  / Stück*
    • LVZ00D185

      Doppelanschlussklemme Gr.00 185mm rostfrei
       55.80 CHF  / Set*
    • LVZ00RAD80185

      Leerfeldabdeckung Gr.00 Breite 50mm 185mm
       38.10 CHF  / Stück*
    • LVZ00RAD80X185

      Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
       31.05 CHF  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      741 mm
    • Tiefe
      177 mm
    Anschluss
    • Anschluss-/­Ste­ckertyp
      Rahmen­klemme
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Direk­t­an­schluss
    Archi­tektur
    • Polan­zahl
      3
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein
    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      120 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      120 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    Frequenz
    • Frequenz
      50 - 60 Hz
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      14 - 14 Nm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      22 W
    Sicher­heit
    • Schutzart IP
      IP2X
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8 kV

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00632-V01.01-EN
    PDF
    251,63 kB
    Hager RoHS report LVSGW00TRPX
    PDF
    Hager REACH declaration LVSGW00TRPX
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVSGW00TRPX | Hager Schweiz

      Produktbild LVSGW00TRPX

    • Product datasheet

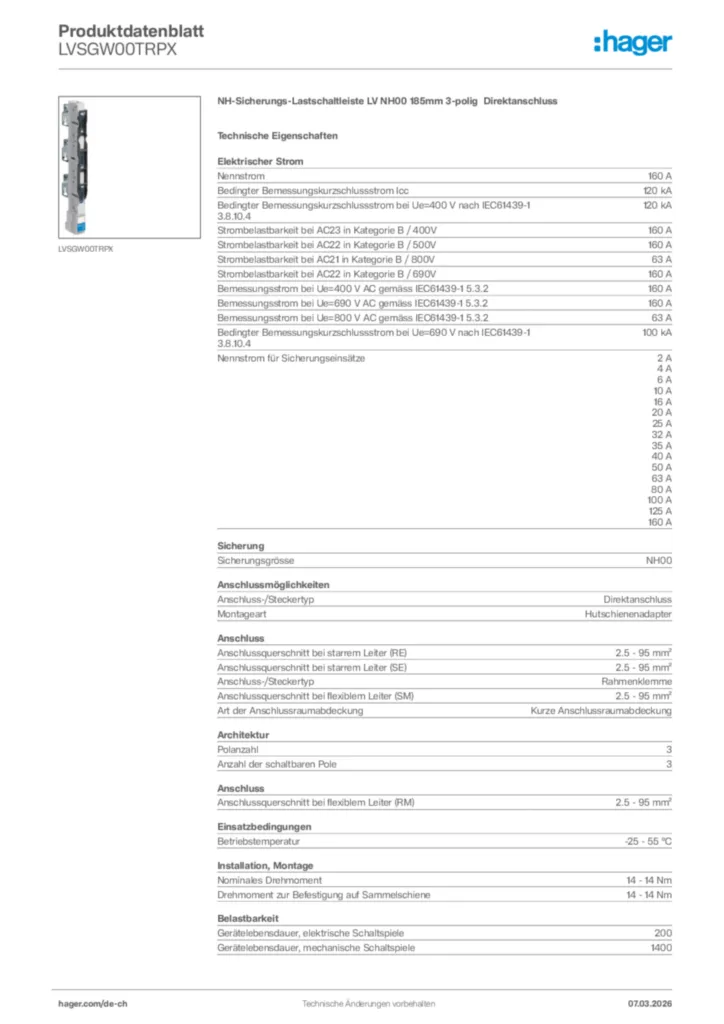

      Bild Hager Produktdatenblatt LVSGW00TRPX | Hager Schweiz

      Hager Produktdatenblatt LVSGW00TRPX

      NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss

      PDF

    • Montageanleitung

      Bild Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Eh Wv | Hager Schweiz

      Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Eh Wv

      Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20

      PDF
      4,98 MB
      Bild Montageanleitung für LVSGW00TRP, LVSRW00TSP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig (DE, Stand: 09.2017) | Hager Schweiz

      Montageanleitung für LVSGW00TRP, LVSRW00TSP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig (DE, Stand: 09.2017)

      Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20

      PDF
      4,98 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      772,30 kB
      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-02-07

      PDF
      772,51 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
