NH2-Sicherungslastschaltleiste 400A 3-polig schaltbar Schraubanschluss M12 LVSG2CPS

EAN-Nr.
7611919350464
VPE
1 Stück
Rabattgruppe
52
Preis*
 370.00 CHF
/ Stück *
 370.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NH2-Sicherungslastschaltleiste 400A 3-polig schaltbar Schraubanschluss M12

LVSG2CPS

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (18)
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste 1 Produkte verfügbar
    • Sammel­schienen­träger 1 Produkte verfügbar
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile 1 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 4 Produkte verfügbar
    • Strom­wandler 6 Produkte verfügbar

    Optionales Zubehör

    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste
    • Sammel­schienen­träger
    • Zube­hör/Er­satz­teile für NH-Un­ter­teile
    • Schraub­be­fes­ti­gungset
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Strom­wandler
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • LVZRA

      Reserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
       59.00 CHF  / Stück*
    • LVZIT

      Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
       30.00 CHF  / Stück*
    • LVZSRK

      Einlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
       50.00 CHF  / Set*
    • LVZAE12R

      Anschlusselement M12x35
       13.05 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.45 CHF  / Stück*
    • LVZBG

      Bolzenanschluss zu NH1-NH3 rostgeschützt
       19.20 CHF  / Set*
    • LVZSM

      Spannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
       245.00 CHF  / Stück*
    • LVZSS

      Spannungsabnahme oben mit D01-Sicherungssockel
       217.00 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.45 CHF  / Set*
    • LVZW401K05G

      Stromwandler 400/5A 5VA Kl.0.5s Geeicht
       154.50 CHF  / Stück*
    • LVZW601K05G

      Stromwandler 600/5A 5VA Kl.0.5s Geeicht
       159.00 CHF  / Stück*
    • LVZW801K05G

      Stromwandler 800/5A 5VA Kl.0.5s Geeicht
       185.00 CHF  / Stück*
    • LVZWB300G

      Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
       403.00 CHF  / Stück*
    • LVZWB600G

      Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
       403.00 CHF  / Stück*
    • LVZWB800G

      Stromwandlerblock für LV NH1-3 3-Phasen 800/5A 5VA Klasse 0.5s Geeicht
       470.00 CHF  / Stück*
    • LVZIFT2

      Infoträger zu NH2-Sicherungslastschaltleiste 400A
       7.60 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’207.00 CHF  / Stück*
    • CUC6

      C-Kupferprofil 560A Länge 3m 250mm²
       308.00 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      400 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      120 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      120 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      10 kA
    Siche­rung
    • Siche­rungs­grösse
      NH2
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      70 - 300 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      70 - 300 mm²
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Archi­tektur
    • Polan­zahl
      3
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      800
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      12 kV
    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      671 mm
    • Tiefe
      190 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      56 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration LVSG2CPS
    PDF
    Hager RoHS report LVSG2CPS
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

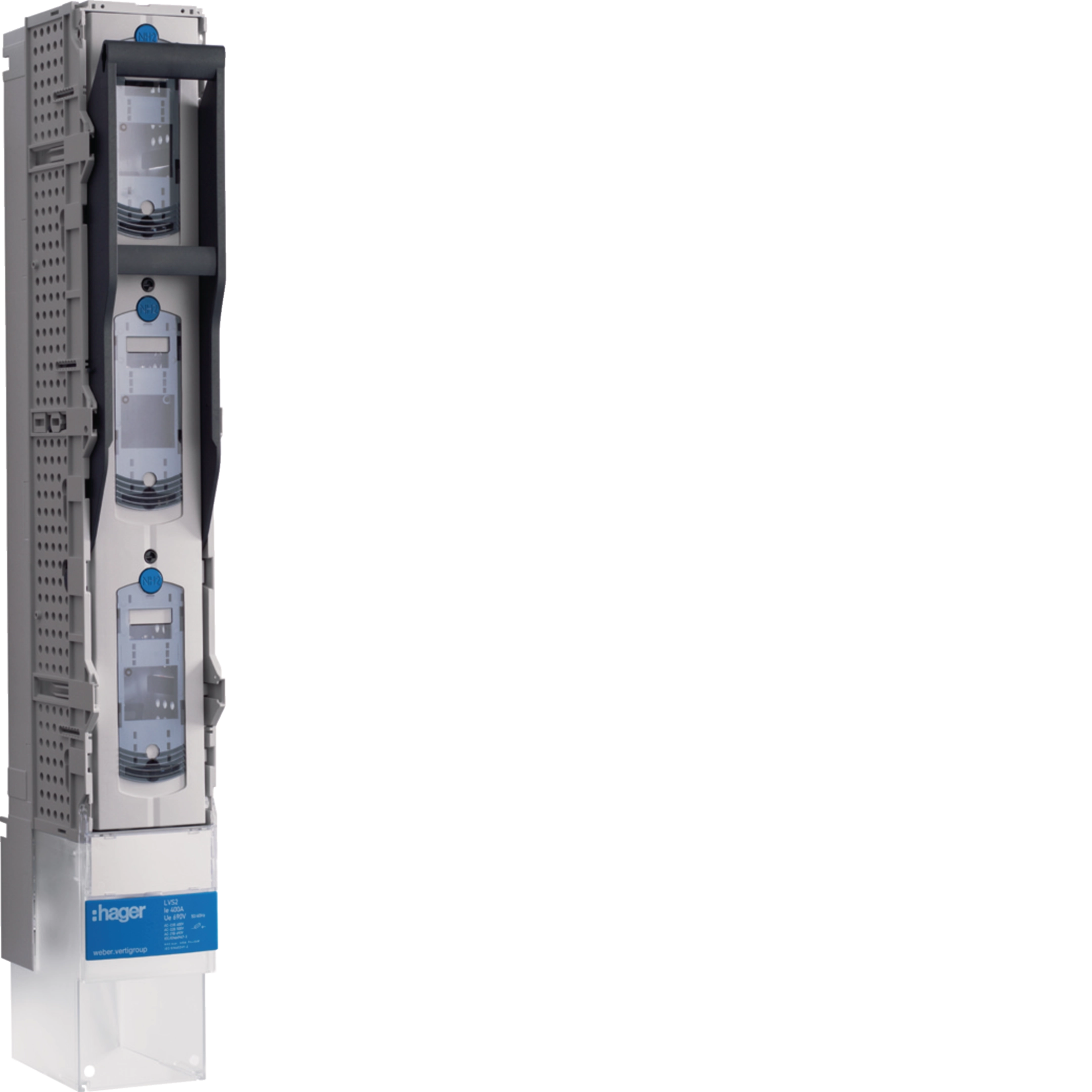

      Bild LVSG2CPS | Hager Schweiz

      Produktbild LVSG2CPS

    • Product datasheet

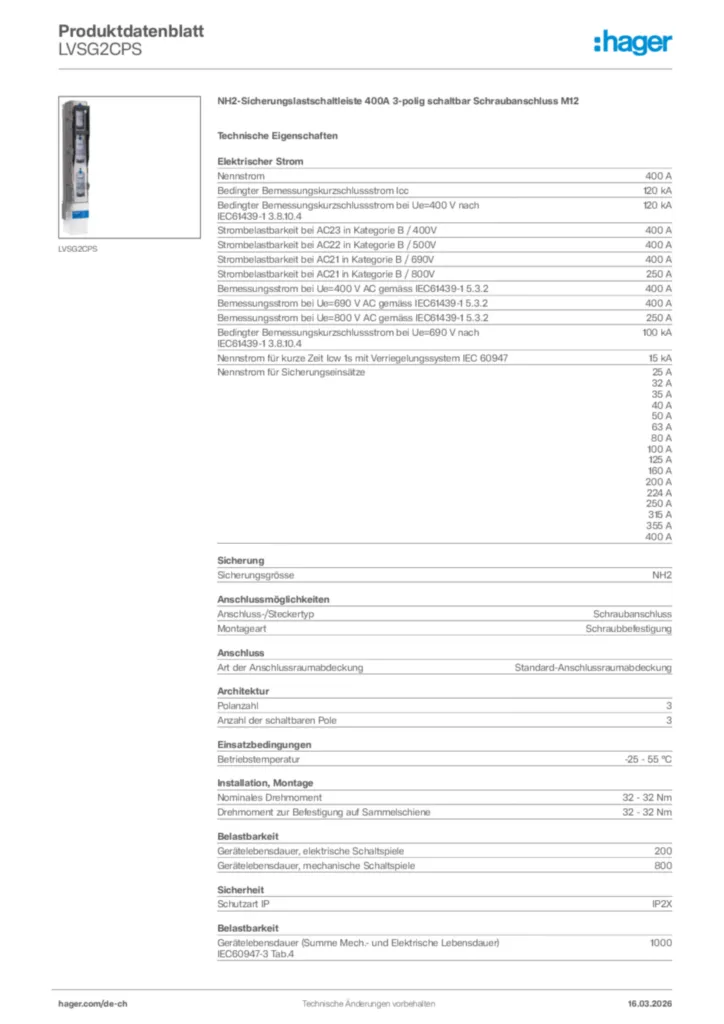

      Bild Hager Produktdatenblatt LVSG2CPS | Hager Schweiz

      Hager Produktdatenblatt LVSG2CPS

      NH2-Sicherungslastschaltleiste 400A 3-polig schaltbar Schraubanschluss M12

      PDF

    • Bedienungsanleitung

      Bild Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Schweiz

      Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31

      PDF
      4,05 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-03-31 | Hager Schweiz

      Konformitätserklärung en-GB 2025-03-31

      PDF
      317,59 kB
      Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Schweiz

      Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

      Konformitätserklärung International 2019-01-07

      PDF
      615,53 kB
