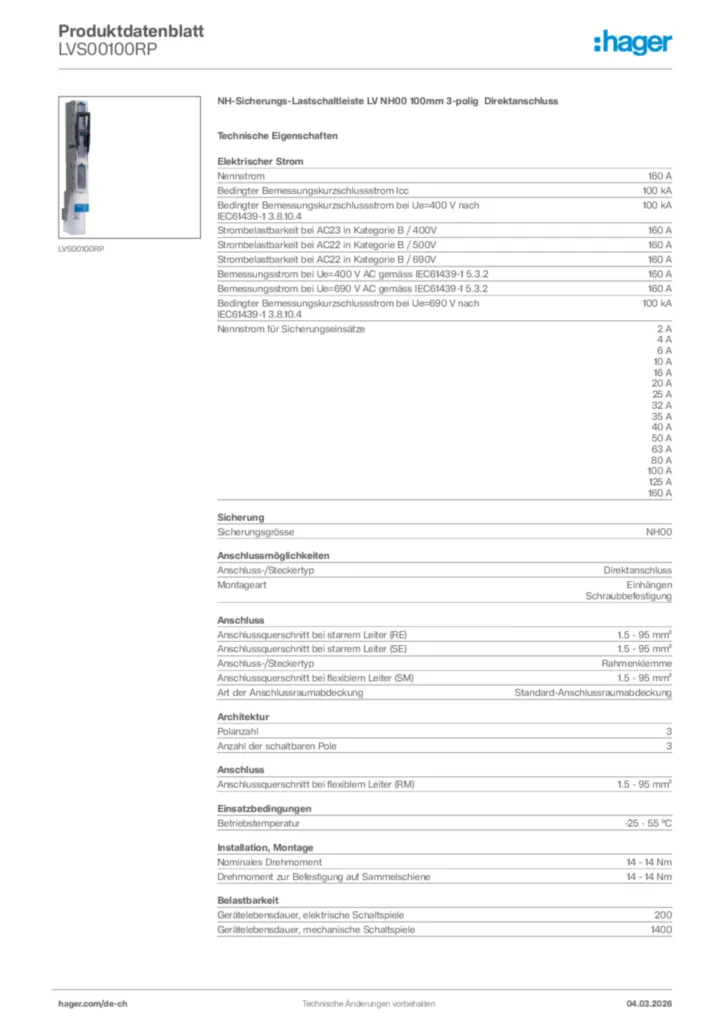

NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss
LVS00100RP
You have to log in with your myHager profile to see prices and to order.
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Schienenmittenabstand 40 mm
Nein
-
Schienenmittenabstand 50 mm
Nein
-
Schienenmittenabstand 60 mm
Nein
-
Schienenmittenabstand 100 mm
Ja
-
Schienenmittenabstand 185 mm
Nein
-
Bemessungsbetriebsspannung Ue
690 V
-
-
Isolationsspannung
1000 V
-
Stoßspannungsfestigkeit
8 kV
-
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2
160 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2
160 A
-
-
Zulässiger Bemessungsstrom unter 1 Sekunde
5 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400V nach IEC 61439-1 3.8.10.4
100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4
100 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4
160 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4
160 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4
160 A
-
konv. Therm. Ströme Ith in freier Luft mit Trennmesser und Nennquerschnitt
220 A
-
Konv.Therm.Ströme freier Luft+ Sicherungseinsatz+Nennquersch.IEC 60947-1 4.3.2.1
160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC 61439-1 3.8.10.4
100 kA
-
Nennstrom bei 40° C
160 A
-
Nennstrom bei 45° C
152 A
-
Nennstrom bei 50°C
144 A
-
Nennstrom bei 55° C
136 A
-
Nennstrom bei 60°C
128 A
-
Nennstrom bei 65°C
120 A
-
Nennstrom bei 70°C
112 A
-
Höhe installiertes Produkt
123 mm
-
-
Breite installiertes Produkt
50 mm
-
Sammelschienenabstand
100 mm
-
Gesamtverlustleistung unter Nennstrom
20 W
-
Verlustleistung bei Volllast
56 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert
12 W
-
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol
36.46 W
-
Gerätelebensdauer, elektrische Schaltspiele
200
-
Gerätelebensdauer mechanische Schaltspiele
1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4
1600
-
Kupfergewicht des Produktes
664 g
-
Silbergewicht des Produktes
1.46 g
-
Werkstoff
Kunststoff/Metall
-
-
Drehmoment bei Befestigung auf der Sammelschiene
14 Nm
-
Anschlussquerschnitt bei flexiblem Leiter
4 - 95mm²
-
Anschlussquerschnitt bei starrem Leiter
4 / 95mm²
-
Anschlussart
Rahmenklemme
-
Bemessungsbetriebsart gemäß IEC 60947-1 4.3.4
Dauerbetrieb
-
Betätigung gemäß IEC 60947-1 2.4
abhängige Handbetätigung (eines mechanischen Schaltgeräts)
-
Gebrauchskategorie bei Ue=400V AC gemäß IEC 60947-3 Tabelle 5
AC-23B
-
Gebrauchskategorie bei Ue=500V AC gemäß IEC 60947-3 Tabelle 5
AC-22B
-
Gebrauchskategorie bei Ue=690V AC gemäß IEC 60947-3 Tabelle 5
AC-22B
-
Europäische Direktive WEEE
betroffen
-
Nenn Prüfquerschnitt nach IEC 60947-1 Tabellen 9 und 10
70 mm²
-
Betriebstemperatur
-25…55 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-2
3
-
Lager-/Transporttemperatur
-40…70 °C
*Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.
