NH2-Doppellastschaltleiste 800A 1-polig schaltbar Schraubanschluss M12 LVDR800CE
Preis*
1’182.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube/Bolzen 2 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Abdeckung Funktionen 1 Produkte verfügbar -
Stromwandler 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LVZSR
Schrauben M12x30 für Sammelschienenanschluss rostfrei
11.10 CHF / Set* -
LVZSR50Anschlussschraube M12x30 rostfrei
155.50 CHF / Set*
-
LVZAE12R
Anschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZMR
Schublade mit Mutter M12 zu Schraubanschluss M12 zu NH1-NH3
16.05 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
-
LVZVDE
Schaltdeckelverbindung für 1-polig schaltbare Deckel NH1-NH3
29.80 CHF / Set*
-
LVZW401K05G
Stromwandler 400/5A 5VA Kl.0.5s Geeicht
156.00 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
161.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
187.00 CHF / Stück*
-
LVZALD
Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
94.50 CHF / Stück*
-

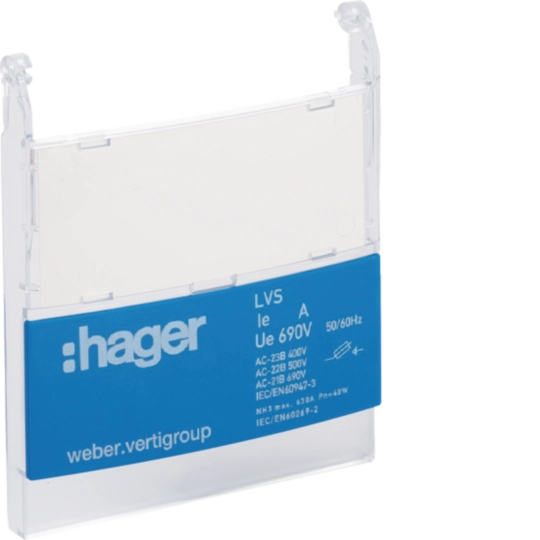

LVZIFT800Infoträger zu NH2-Doppellastschaltleiste 800A
7.55 CHF / Stück* -
LVZIFTNInfoträger Neutral rechts zu NH1-NH3D 250-2000A
7.95 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’220.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
311.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom800 A
-
Bedingter Bemessungskurzschlussstrom Icc80 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V800 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V800 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V800 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2800 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2800 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.450 kA
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094720 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe741 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom112 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
-
Verlustleistung bei Volllast158 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVDR800CE
-

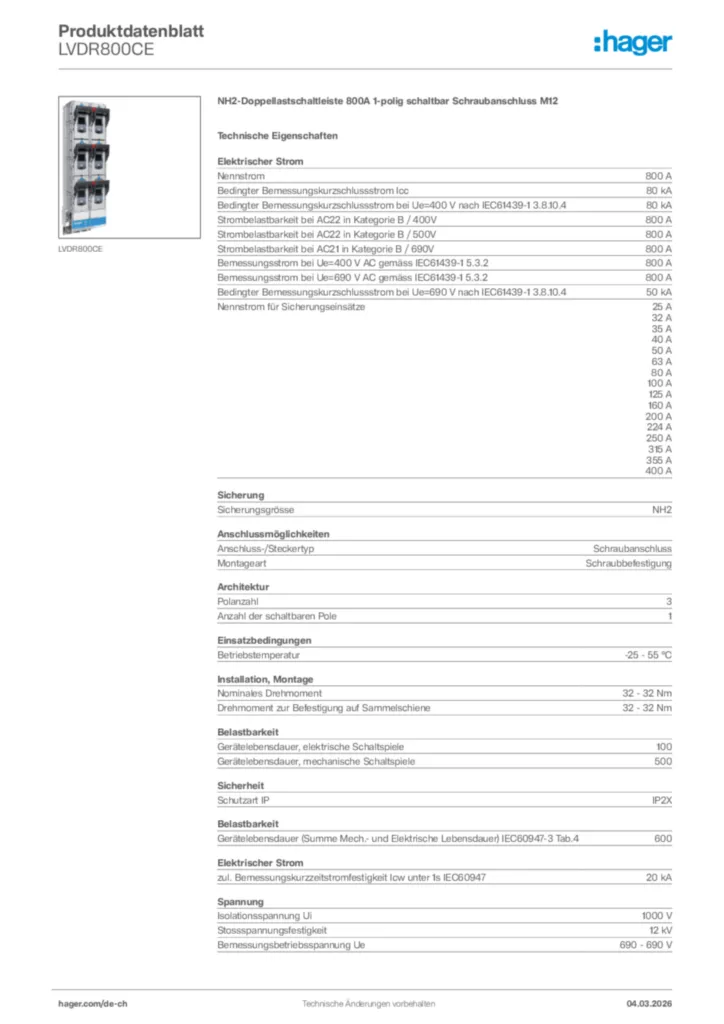

Product datasheet
Hager Produktdatenblatt LVDR800CE
NH2-Doppellastschaltleiste 800A 1-polig schaltbar Schraubanschluss M12
PDF -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF697,90 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,79 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
