NH-Sicherungs-Lastschaltleiste LV NH3 1820A 185mm 1-polig M12 doppelt LVDR1820CE
EAN-Nr.
4049857063727
VPE
1 Stück
Rabattgruppe
52
Preis*
2’913.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube/Bolzen 2 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Abdeckung Funktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar
Optionales Zubehör
-
LVZSR
Schrauben M12x30 für Sammelschienenanschluss rostfrei
10.95 CHF / Set* -
LVZSR50Anschlussschraube M12x30 rostfrei
154.00 CHF / Set*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZUB
Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZVDE
Schaltdeckelverbindung für 1-polig schaltbare Deckel NH1-NH3
29.45 CHF / Set*
-
LVZALD
Anschlussraumabdeckung lang zu NH2-NH3-Doppellastschaltleiste
93.50 CHF / Stück*
-
LVZIFT1820
Infoträger zu NH3-Doppeltrafoleiste 1820A
13.95 CHF / Stück* -
LVZIFTNInfoträger Neutral rechts zu NH1-NH3D 250-2000A
7.85 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC22B400V1820 A
Elektrischer Strom
-
Nennstrom1820 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.450 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094725 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem LeiterM12; 6 - 2x 240 mm²
-
Anschlussquerschnitt bei starrem LeiterM12, max.4x300, 200x10
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe745 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom330 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVDR1820CE
-

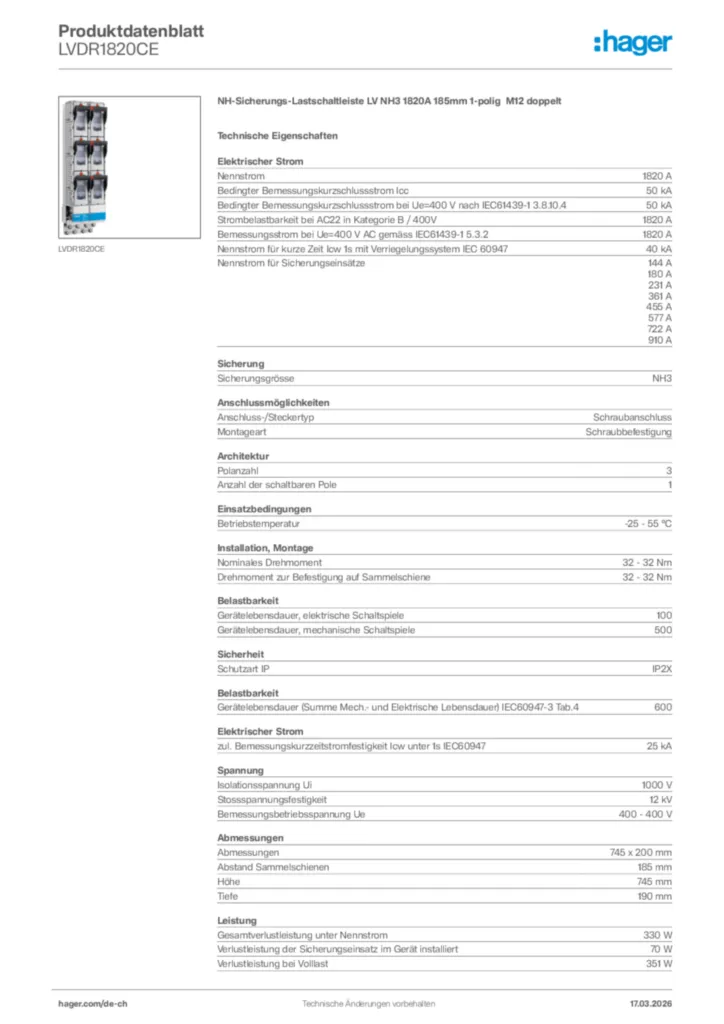

Product datasheet
Hager Produktdatenblatt LVDR1820CE
NH-Sicherungs-Lastschaltleiste LV NH3 1820A 185mm 1-polig M12 doppelt
PDF -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,79 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
