AP-Verteiler Hager univers 3-reihig 72TE IP30 550×500×160mm FWB32T1S
AP-Verteiler Hager univers, Montageart Aufputz, Anzahl der Reihen 3, Breite in Teilungseinheiten 72, Schutzart IP30, Breite 550 mm, Höhe 500 mm, Tiefe 160 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Ausführung Deckel mit Ausschnitt
EAN-Nr.
3250612736539
E-nr.
822 031 324
VPE
1 Stück
Rabattgruppe
F3
Preis*
361.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 3 Produkte verfügbar -
Montageplatte für Verteilergehäuse 8 Produkte verfügbar -
Montagezubehör 9 Produkte verfügbar -
Abdeckleiste 1 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 5 Produkte verfügbar
Optionales Zubehör
-
UZ01F1
Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
14.20 CHF / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
11.55 CHF / Stück* -
UZ30F2Abschottung senkrecht für Feldverteiler Aufputz 500mm hoch, mit Kabelkanal
21.00 CHF / Stück*
-
UT26A
Montageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
41.40 CHF / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
44.65 CHF / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
41.15 CHF / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
28.00 CHF / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
71.80 CHF / Stück* -
UZ32M5Montageplatte, univers für Telekom, 2feldig, für Schränke mit Höhe 500mm
116.50 CHF / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
41.70 CHF / Stück* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
46.45 CHF / Stück*
-
UZ25V2
Leitungsklammer, universN, klein, 20 Teile
27.80 CHF / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
28.60 CHF / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
26.05 CHF / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
7.45 CHF / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
6.10 CHF / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
24.50 CHF / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
8.95 CHF / Stück* -
FZ799NEinhängelaschen für Aufhängeschiene FZ890N
23.05 CHF / Set* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
9.70 CHF / Stück*
-
S35S
Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
3.40 CHF / Stück*
-
FZ401
Verschlußstopfen, univers, Reparaturset
14.15 CHF / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22.60 CHF / Stück* -
FZ913Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
9.15 CHF / Stück*
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
26.40 CHF / Stück* -
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
13.25 CHF / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
21.95 CHF / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
21.55 CHF / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
21.95 CHF / Stück*
-
UN31TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x250mm
138.00 CHF / Stück* -
UN32TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 450x500mm
161.50 CHF / Stück* -
UM31UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen, 450x250mm
104.00 CHF / Stück*
-
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
41.40 CHF / Stück* -
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mm
90.10 CHF / Stück*
-
UN03ATragschienen, universN, 450mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
24.90 CHF / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6.35 CHF / Stück* -
UZ02B4Hutschiene, universN , 2feldig, zur Befestigung auf Tragschiene
12.20 CHF / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
19.05 CHF / Stück* -
UT22BHutschiene, univers, 7, 5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
26.10 CHF / Stück* -
UT22CHutschiene, univers, 7, 5mm, isoliert, tiefenverstellb.bis 21mm, 11, 5PLE breit(212mm)
23.65 CHF / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
4.90 CHF / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
8.05 CHF / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
12.90 CHF / Stück*
-
FZ002NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 500x550mm
119.00 CHF / Stück* -
FZ107NTür, univers, rechts, transparent, für Schrank H:500xB:550mm
143.50 CHF / Stück* -
FZ002NMTür univers rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X 500x550mm
167.00 CHF / Stück* -
FZ002NM2Tür univers rechts, Media, geschloss., RAL 9010, für Schrank IP44 500x550mm
160.50 CHF / Stück*
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
49.85 CHF / Stück* -
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossen
64.50 CHF / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
20.10 CHF / Stück*
-
KN00AKlemmenträger QC Universaladapter
4.50 CHF / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
19.10 CHF / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1.45 CHF / Stück*
-
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 Stück
16.20 CHF / Set* -
UZ006Papierstreifen, universN, Satz = 5 Bögen (60 Streifen)
15.20 CHF / Set*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
15.40 CHF / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
11.60 CHF / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
11.30 CHF / Stück*
-
FZ012BBlendrahmen, universZ, 2-feldig, für Schrankgröße 500x550mm
194.00 CHF / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
6.40 CHF / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
13.70 CHF / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
30.75 CHF / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
29.35 CHF / Stück*
-
UM00H1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
48.30 CHF / Stück* -
UM00H2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
54.70 CHF / Stück* -
UM00K1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
50.80 CHF / Stück* -
UM00K2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
57.30 CHF / Stück*
-
UM00H0Blechträger univers, für FLF modules Typ13 Gr.I und II
21.70 CHF / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen8
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen3
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module72
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe500 mm
-
Breite550 mm
-
Tiefe165 mm
-
Einbauhöhe500 mm
-
Einbaubreite550 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Anschlussmöglichkeiten
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK05
-
Schutzart IPIP30
-
SchliessungstypOhne Schloss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB32T1S
-

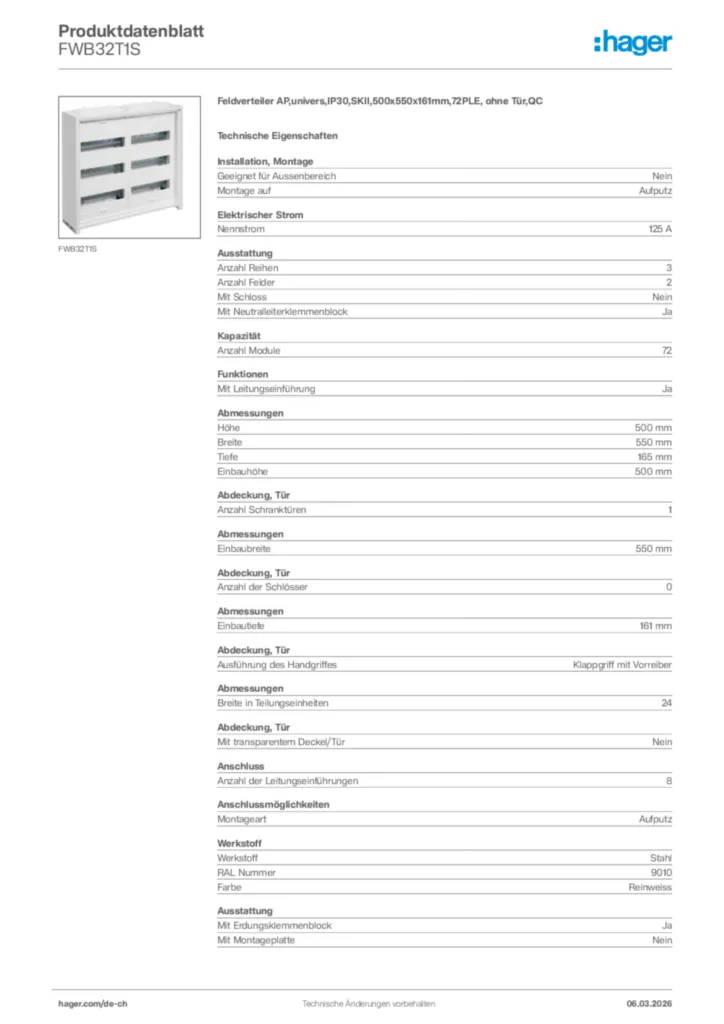

Product datasheet
