Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA C-13A 2M ARC963D
EAN-Nr.
3250611013204
E-nr.
805 159 104
VPE
1 Stück
Rabattgruppe
M4
Preis*
162.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mehr sehen 10 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1.40 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.10 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
25.60 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.00 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.00 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.00 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.00 CHF / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
18.05 CHF / 10 Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
9.75 CHF / Stück*
-
AZ0021 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
1.65 CHF / Stück* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
1.65 CHF / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.05 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
58.80 CHF / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
26.80 CHF / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
139.00 CHF / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
9.15 CHF / 10 Stück* -
KZN024Endkappe für Phasenschiene 4 polig (10 Teile)
9.15 CHF / 10 Stück*

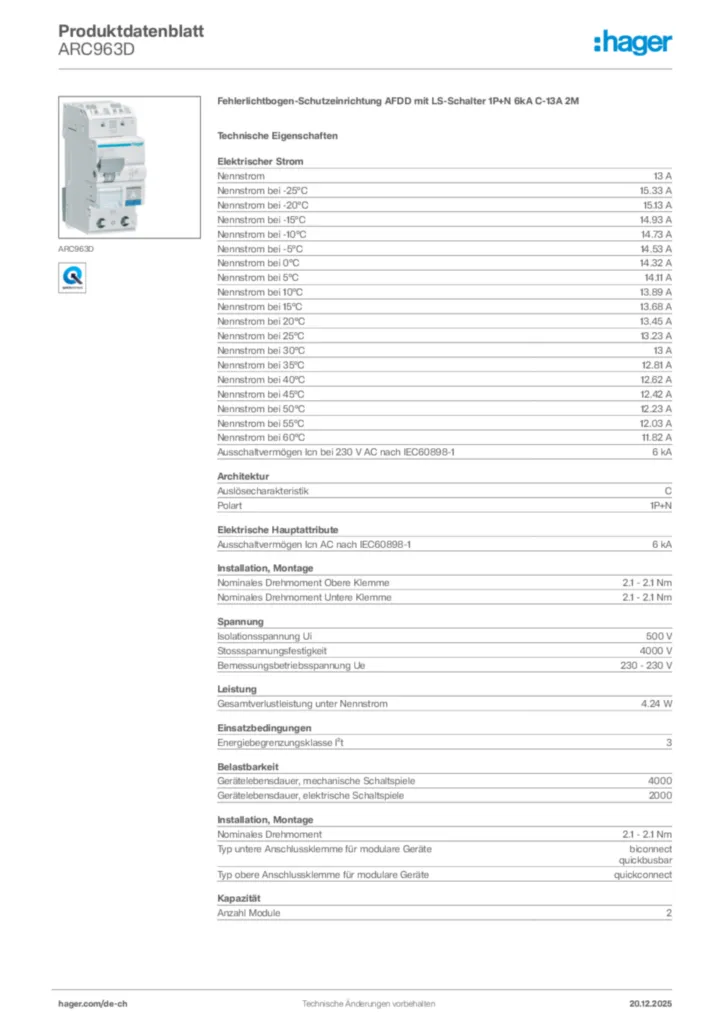

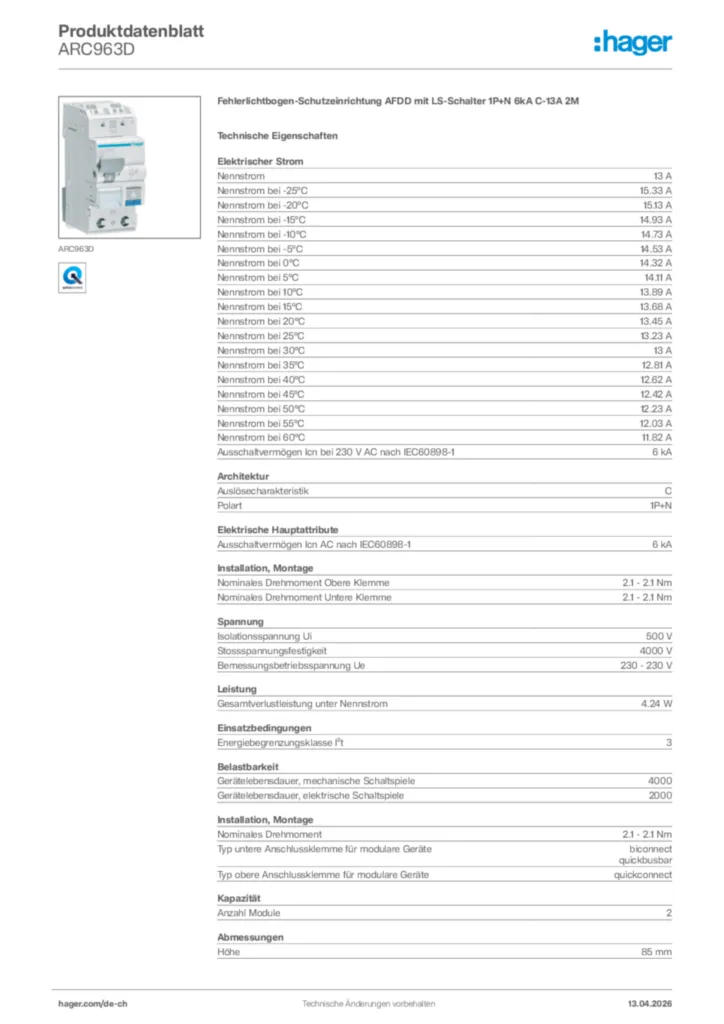

Technische Merkmale
Elektrischer Strom
-
Nennstrom13 A
-
Nennstrom bei -25°C15,33 A
-
Nennstrom bei -20°C15,13 A
-
Nennstrom bei -15°C14,93 A
-
Nennstrom bei -10°C14,73 A
-
Nennstrom bei -5°C14,53 A
-
Nennstrom bei 0°C14,32 A
-
Nennstrom bei 5°C14,11 A
-
Nennstrom bei 10°C13,89 A
-
Nennstrom bei 15°C13,68 A
-
Nennstrom bei 20°C13,45 A
-
Nennstrom bei 25°C13,23 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,81 A
-
Nennstrom bei 40°C12,62 A
-
Nennstrom bei 45°C12,42 A
-
Nennstrom bei 50°C12,23 A
-
Nennstrom bei 55°C12,03 A
-
Nennstrom bei 60°C11,82 A
Architektur
-
AuslösecharakteristikC
-
Polart1P+N
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
Leistung
-
Gesamtverlustleistung unter Nennstrom4,24 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Installation, Montage
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
