Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M ARC916D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

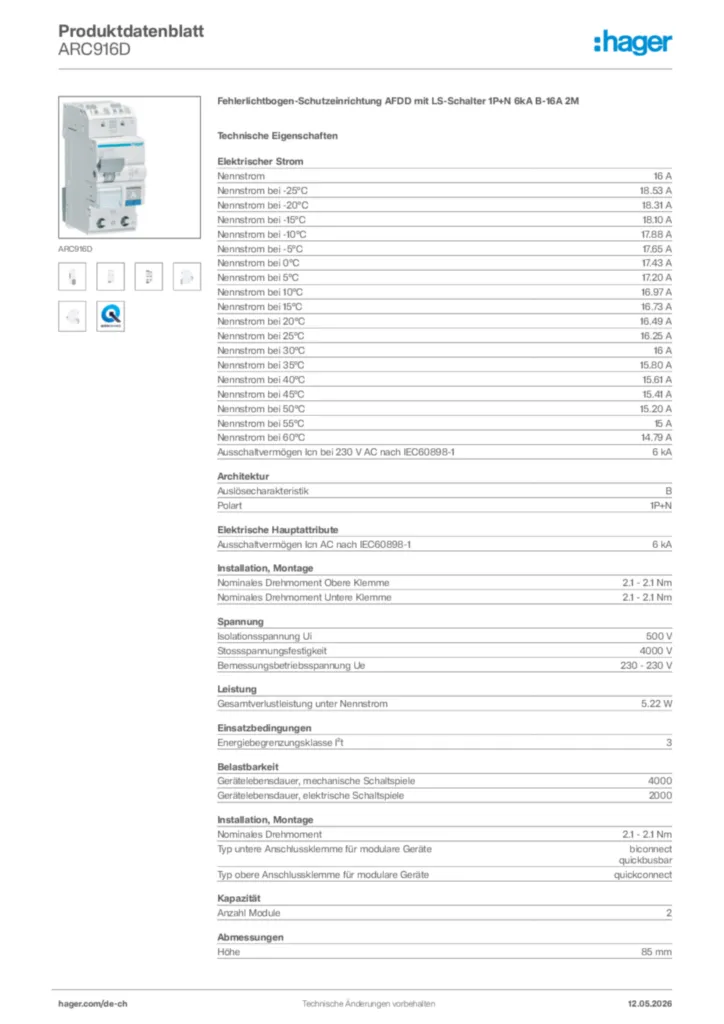

Technische Merkmale
-
Neutralleiterpositionrechts
-
Anzahl der abgesicherten Pole1
-
Polanzahl2 P
-
MontageartDIN Hutschiene (REG)
-
Anzahl Module2
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausschaltvermögen Icn AC nach IEC 60898-16 kA
-
Bemessungsbetriebsspannung Ue230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung500 V
-
Max. Betriebsspannung253 V
-
Stoßspannungsfestigkeit4 kV
-
Nennstrom16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1.13 / 1.45 In
-
Magnetischer Einstellstrom3 / 5 In
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Nennstrom bei -25° C18.53 A
-
Nennstrom bei -20° C18.31 A
-
Nennstrom bei -15° C18.1 A
-
Nennstrom bei -10° C17.88 A
-
Nennstrom bei -5° C17.65 A
-
Nennstrom bei 0° C17.43 A
-
Nennstrom bei 5° C17.2 A
-
Nennstrom bei 10° C16.97 A
-
Nennstrom bei 15° C16.73 A
-
Nennstrom bei 20° C16.49 A
-
Nennstrom bei 25° C16.25 A
-
Nennstrom bei 30° C16 A
-
Nennstrom bei 35° C15.8 A
-
Nennstrom bei 40° C15.61 A
-
Nennstrom bei 45° C15.41 A
-
Nennstrom bei 50°C15.2 A
-
Nennstrom bei 55° C15 A
-
Nennstrom bei 60°C14.79 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0.95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0.9
-
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern0.85
-
Tiefe installiertes Produkt70 mm
-
Höhe installiertes Produkt85 mm
-
Breite installiertes Produkt35.5 mm
-
Frequenz50 Hz
-
Maximale Verlustleistung pro Pol nach Produktnorm3.5 W
-
Gesamtverlustleistung unter Nennstrom5.22 W
-
Verlustleistung pro Pol3.5 W
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer mechanische Schaltspiele4000
-
Typ obere Anschlussklemme für modulare GeräteQuickConnect
-
Typ untere Schienenklemme für modulare GeräteKunststoff
-
Typ untere Anschlussklemme für modulare GeräteBIconnect - QuickBusbar
-
Obere Demontierbarkeit für modulare ProdukteNein
-
Untere Demontierbarkeit für modulare ProdukteJa
-
Geeignet für UnterputzJa
-
Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter1 / 16 mm²
-
Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter1.5 / 25 mm²
-
Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben1.5 / 4 mm²
-
Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter1.5 / 4 mm²
-
Klemmenstellung Abgangoffen
-
Klemmenstellung Eingangoffen
-
Länge der für die Erwärmungsprüfung verwendeten Leiter (m) gemäß Produktnorm1 m
-
Leiterquerschnitt für die Erwärmungsprüfung (mm²) nach Produktnorm2.5 mm²
-
QuickConnectja
-
Zusatzeinrichtungen möglichJa
-
Mit durchsichtigem BeschriftungsträgerJa
-
StandardtextEN 62606 ; EN 60898-1
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…60 °C
-
Energiebegrenzungsklasse I²t3
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-40…70 °C
-
Eichungstemperatur30 °C
-
Umgebungslufttemperatur während der Erwärmungsprüfung nach Produktnorm23.4 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (zum Berühren vorgesehen)59.3 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (manuelle Bedienelemente)48.9 °C
-
Max. zulässige Temperatur an Zugangsteilen (bei Normalbetrieb nicht berührt)82.6 °C
-
Max. zulässige Temperatur an den Klemmen72.9 °C
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (Umschalten) nach Produktnorm25 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (nicht berührt) nach Produktnorm60 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (berührt) nach Produktnorm40 K
-
Temperaturanstiegsgrenzen für Klemmen nach Produktnorm60 K
-
Temperaturanstieg an Zugangsteilen bei In gemessen (manuelle Bedienelemente)8.9 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (nicht im Normalbetrieb)42.6 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (zum Berühren vorgesehen)19.3 K
-
Temperaturanstieg gemessen an den Klemmen bei In32.9 K
