Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-13A 2M

ARC913D

  • Reihen­ein­bau­ge­räte

Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-13A 2M ARC913D

EAN-Nr.
3250611010111
E-nr.
805 059 104
VPE
1 Stück
Rabattgruppe
M4
 151.50 CHF
/ Stück *
 151.50 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte

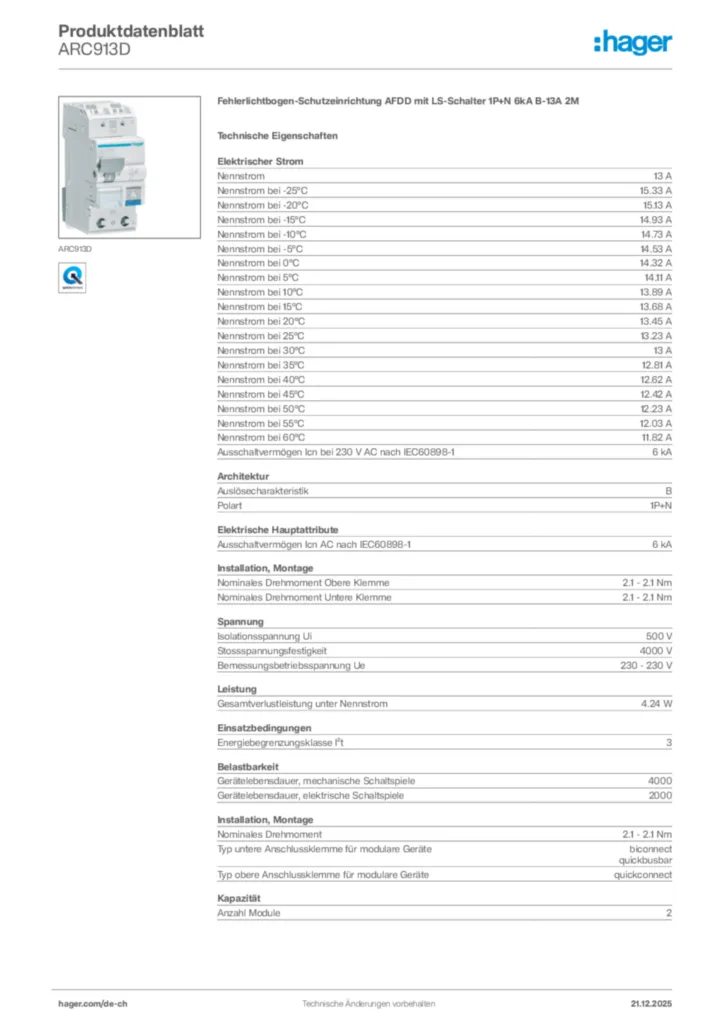

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Hilfs­schal­ter­block 2 Produkte verfügbar
  • Arbeitsstromaus­löser 2 Produkte verfügbar
  • Unter­span­nungs­aus­löser 2 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Mehr sehen 9 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Hilfs­schal­ter­block
  • Arbeitsstromaus­löser
  • Unter­span­nungs­aus­löser
  • Verrie­ge­lungs­funk­ti­onen
  • Vorhän­ge­schloss
  • Klem­me­n­ab­de­ckung
  • Modu­lare Phasen­schiene
  • Schutz­kap­pe/-­streifen für Phasen­schiene
  • LZ060

    Distanzstück für Wärmeentlastung
     1.40 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ201

    Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     22.10 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ202

    Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
     25.60 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ203

    Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
     56.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ204

    Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
     59.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ205

    Unterspannungsauslöser für MCB RCBO < 125A 48V DC
     59.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZ206

    Unterspannungsauslöser für MCB RCBO < 125A 230V AC
     56.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • MZN176

    Plombierdraht zum Plombieren der Modulargeräte
     18.05 CHF  / 10 Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • S014

    Vorhängeschloß mit 3 Schlüsseln
     9.75 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • AZ002

    1 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
     1.65 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • AZN003

    Untere Klemmenabdeckung IP2X für FI-LS
     1.65 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN280A

    Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
     14.05 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN280B

    Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
     58.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN451D

    Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
     26.80 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KDN451E

    Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 57 Module
     139.00 CHF  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KZN023

    Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
     9.15 CHF  / 10 Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • KZN024

    Endkappe für Phasenschiene 4 polig (10 Teile)
     9.15 CHF  / 10 Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    13 A
  • Nenn­strom bei -25°C
    15,33 A
  • Nenn­strom bei -20°C
    15,13 A
  • Nenn­strom bei -15°C
    14,93 A
  • Nenn­strom bei -10°C
    14,73 A
  • Nenn­strom bei -5°C
    14,53 A
  • Nenn­strom bei 0°C
    14,32 A
  • Nenn­strom bei 5°C
    14,11 A
  • Nenn­strom bei 10°C
    13,89 A
  • Nenn­strom bei 15°C
    13,68 A
  • Nenn­strom bei 20°C
    13,45 A
  • Nenn­strom bei 25°C
    13,23 A
  • Nenn­strom bei 30°C
    13 A
  • Nenn­strom bei 35°C
    12,81 A
  • Nenn­strom bei 40°C
    12,62 A
  • Nenn­strom bei 45°C
    12,42 A
  • Nenn­strom bei 50°C
    12,23 A
  • Nenn­strom bei 55°C
    12,03 A
  • Nenn­strom bei 60°C
    11,82 A
Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    B
  • Polart
    1P+N
Elek­tri­sche Haupt­at­tri­bute
  • Ausschalt­ver­mögen Icn AC nach IEC60898-1
    6 kA
Span­nung
  • Isola­ti­onss­pan­nung Ui
    500 V
  • Stoss­s­pan­nungs­fes­tig­keit
    4000 V
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    4,24 W
Einsatz­be­din­gungen
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Betrieb­stem­pe­ratur
    -25 - 60 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 70 °C
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    2000
Instal­la­tion, Montage
  • Typ untere Anschluss­klemme für modu­lare Geräte
    biconnect, quick­busbar
  • Typ obere Anschluss­klemme für modu­lare Geräte
    quick­connect
Kapa­zität
  • Anzahl Module
    2
Abmes­sungen
  • Höhe
    85 mm
  • Breite
    35,50 mm
  • Tiefe
    70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH-declaration 2023-10-20 (english)
PDF
33,19 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,40 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ARC913D | Hager Schweiz

    Produktbild ARC913D

  • Montageanleitung

    Bild Installationsanleitung für ARC506D, ARC906D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter (DE-FI, EN, Stand: 05.2019) | Hager Schweiz

    Installationsanleitung für ARC506D, ARC906D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter (DE-FI, EN, Stand: 05.2019)

    Montageanleitung en-GB, fi-FI, de-DE 2019-05-02

    PDF
    830,83 kB
    Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Schweiz

    Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

    PDF
    775,85 kB

  • Technische Beilage (single-product)

    Bild Verlustleistungsdatenblatt | Hager Schweiz

    Verlustleistungsdatenblatt

    Technische Beilage (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild Declaration | Hager Schweiz

    Declaration

    Konformitätserklärung International 2020-02-25

    PDF
    150,74 kB
Mehr Downloads

  • Für die Zusendung des REACH-Zertifikats

    senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
