    Brandschutzschalter Hager ARF566D, Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI/LS-Schalter
    EAN-Nr.
    3250611034698
    E-nr.
    806 149 284
    VPE
    1 Stück
    Rabattgruppe
    A2
    • Brand­schutz­schalter (AFDD)

    Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA C16A 30mA Typ A ARF566D

    Preis*
     252.00 CHF
    / Stück *
     252.00 CHF
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Brandschutzschalter Hager AFDD+FI/LS-Schalter, 1P+N 10kA C16A 30mA Typ A

    ARF566D

    • Zubehör
    • Technische Merkmale
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Modu­lare Phasen­schiene 3 Produkte verfügbar

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Verrie­ge­lungs­funk­ti­onen
    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • LZ060

      Distanzstück für Wärmeentlastung
       1.45 CHF  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       57.70 CHF  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       60.90 CHF  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       57.70 CHF  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
       18.65 CHF  / 10 Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       26.60 CHF  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       22.95 CHF  / Stück*
    • KDN263AZ

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD 12 Module
       21.50 CHF  / Stück*
    • KDN263AZS

      Phasenschiene 2P Gabelanschluss 10 mm² für ARFxxxD mit Hilfsschalter 10 Module
       21.50 CHF  / Stück*
    • KDN463BZ

      Phasenschiene 3P+N Gabelanschluss 10 mm² für ARFxxxD 24 Module
       46.45 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Nenn­strom bei -25°C
      19,92 A
    • Nenn­strom bei -20°C
      19,60 A
    • Nenn­strom bei -15°C
      19,27 A
    • Nenn­strom bei -10°C
      18,93 A
    • Nenn­strom bei -5°C
      18,59 A
    • Nenn­strom bei 0°C
      18,24 A
    • Nenn­strom bei 5°C
      17,89 A
    • Nenn­strom bei 10°C
      17,53 A
    • Nenn­strom bei 15°C
      17,16 A
    • Nenn­strom bei 20°C
      16,78 A
    • Nenn­strom bei 25°C
      16,40 A
    • Nenn­strom bei 30°C
      16 A
    • Nenn­strom bei 35°C
      15,59 A
    • Nenn­strom bei 40°C
      15,18 A
    • Nenn­strom bei 45°C
      14,75 A
    • Nenn­strom bei 50°C
      14,31 A
    • Nenn­strom bei 55°C
      13,86 A
    • Nenn­strom bei 60°C
      13,39 A
    • Nenn­strom bei 65°C
      12,90 A
    • Nenn­strom bei 70°C
      12,39 A
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC61009-1
      10 kA
    • Schliess- und Abschalt­ver­mögen Idm
      10 kA
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    Archi­tektur
    • Polart
      1P+N
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2 - 2 Nm
    • Nomi­nales Dreh­mo­ment
      2,10 - 2,10 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      4000 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      5,76 W
    Einsatz­be­din­gungen
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    • Lager-/Trans­port­tem­pe­ratur
      -25 - 70 °C
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      4000
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      2000
    Kapa­zität
    • Anzahl Module
      3
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      53,20 mm
    • Tiefe
      70 mm
    Frequenz
    • Frequenz
      50 - 50 Hz

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild ARF566D | Hager Schweiz

      Produktbild ARF566D

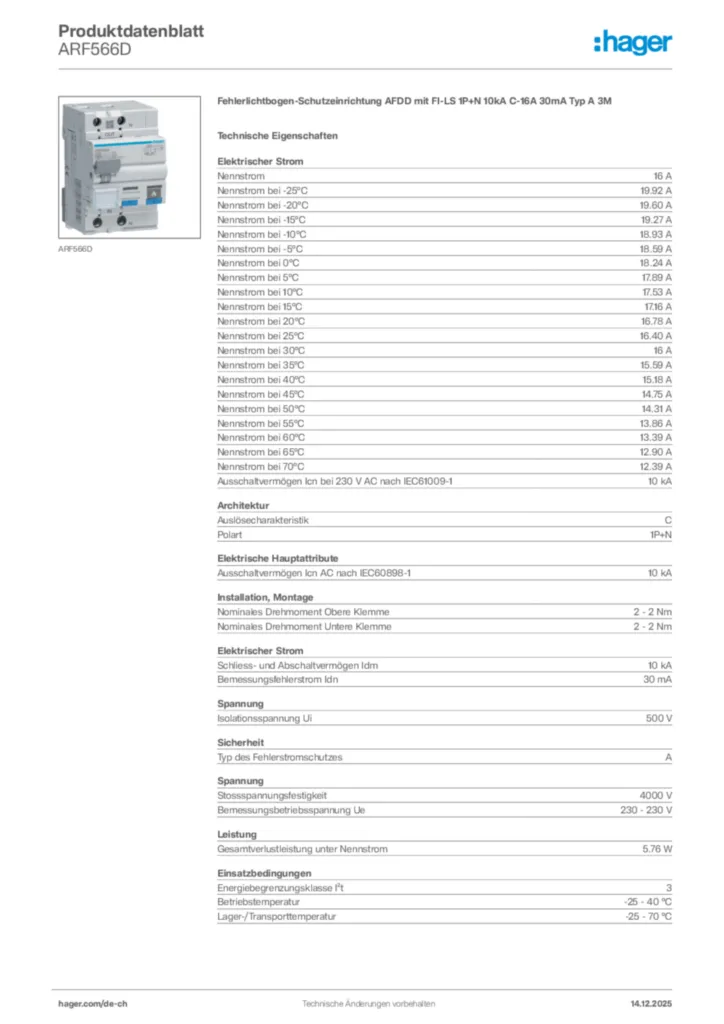

    • Product datasheet

      Bild Hager Produktdatenblatt ARF566D | Hager Schweiz

      Hager Produktdatenblatt ARF566D

      Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-16A 30mA Typ A 3M

      PDF

    • Montageanleitung

      Bild Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Schweiz

      Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30

      PDF
      886,86 kB

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2020-02-25

      PDF
      98,98 kB
