Česká republika
Rozvaděčová skříň nástěnná univers, krytí IP44, třída izolace II, rozměry 1400x1050x205 mm, určená pro vnitřní prostředí. Oceloplechová, barvy RAL 9010 (bílá). S plnými oceloplechovými dveřmi s tříbodovým uzávěrem a schránkou na dokumenty. Použitelná pro nástěnnou, polozapuštěnou nebo zapuštěnou montáž. Určena pro vnitřní stavebnicový systém univers N a univers Z. V pravém i levém boku skříně lze vyrazit otvory propojení přípojnic nebo kabelů při montáži skříní vedle sebe.
EAN
3250617620383
Balení
1 ks
Rozvaděč univers, IP44, tř. ochr. II, 1400x1050x205 ZB54S
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Součásti pro uspořádání/skladovací systém 5 dostupné produkty -
Součásti pro kabeláž, kabelové vstupy a upevnění kabelů 3 dostupné produkty -
Retušovací tyčinka 2 dostupné produkty -
Průchozí svorkovnice 3 dostupné produkty -
Uzamykací systém 22 dostupné produkty -
Přechodové víko pro instalační kanál 2 dostupné produkty
Dokončete svůj systém
-
FZ714
Sada pro montáž dvou podstavců hl. 205 mm nad sebou
-
FZ737BSada pro spojení dvou skříní IP44/54 hl. 205 mm vedle sebe
-
FZ738Sada pro montáž skříně na podstavec IP44/54
-
FZ890NZávěsná lišta pro instalaci rozvaděčů včetně držáků, 2 m
-
FZ444BSpojovací sada vertikální, univers IP44/54, rozvaděč š. 1050 mm, 4 pole
-
FZ502NNáhradní vložka do standardního uzávěru, vnější trojhran 7mm
-
FZ518NVýklopná rukojeť s vložkou, klíč číslo 455E
-
FZ535NVýklopná rukojeť pro skříně FWB/FP pro půlcylindrickou vložku, plombovatelná
-
FZ534NVýklopná klika pro skříně FWB/FP pro půlcilindrický zámek
-
FZ533NUzávěr s rukojetí pro skříně FWx/FP s uzamykáním, klíč číslo 1333
-
FZ532NUzávěr s rukojetí pro skříně FWx/FP
-
FZ530NUzávěr s T rukojetí pro skříně FWx/FP
-
FZ226Plombovatelný kryt zámku pro skříně univers IP44 (náhradní díl)
-
FZ529NNáhradní vložka do standardního uzávěru, čtyřhran 8 mm
-
FZ504NNáhradní vložka do standardního uzávěru, zámkem se 2 klíči č. 1333
-
FZ503NNáhradní vložka do standardního uzávěru, vnější čtyřhran 7mm
-
FZ453N
Dveřní uzávěr, s klíčem typ 455 pro skříně univers IP44
-
FZ501NNáhradní vložka do standardního uzávěru, doppelbart 3mm
-
FZ823NPlombovatelný uzávěr na plochý šroubovák
-
FZ822NPlombovatelný uzávěr s vnějším čtyřhranem, 7mm
-
FZ821NPlombovatelný uzávěr s vnějším čtyřhranem, 8mm
-
FZ598NDveřní uzávěr se sklopným uchycením, náhradní díl
-
FZ597NDveřní zámek univers se 2 klíčky č. 1242E
-
FZ449NDveřní uzávěr, doppelbart 3 mm pro skříně IP44
-
FZ450NDveřní uzávěr, trojhran 7mm pro skříně univers IP44
-
FZ426Kabelová příruba rozvaděče, 46 průchodek, IP44/54
-
FZ428Kabelová příruba pro záda rozvaděče, pro kabely 20x 5-9 mm, IP44/54
-
FZ425Kabelová příruba rozvaděče, 13 průchodek, IP44/54
-
FZ460NPlastová příruba s 7 předlis. otvory pro kabelové průchodky IP44/54
-
FZ466NPlastová příruba s 16 předlis. otvory pro kabelové průchodky IP44/54
-
FZ468NPlastová příruba bez předlis. otvorů pro kabelové průchodky IP44/54
-
FZ707Schránka na plány, plechová k našroubování do dveří šířky 550mm, DIN A4
-
FZ794Kapsa na dokumenty k nalepení, DIN A4
-
FZ757MKapsa na dokumenty magnetická, DIN A4 letter
-
FZ757A5Kapsa na dokumenty rozevírací k nalepení, DIN A5
-
FZ757A4Kapsa na dokumenty rozevírací k nalepení, DIN A4
-
FZ818Schránka na plány, plastová k nalepení, DIN A4
-
US21A1Ochrana proti dotyku univers N 300x250mm, plný kryt
-
US22A1Ochrana proti dotyku univers N 300x500mm, plný kryt
-
US31A3Kryt univers N 450x250mm, s výřezy pro mod. přístroje 3x12 mod., rozteč 125mm
-
US41A5Kryt univers N 600x250mm, s výřezy pro mod. přístroje 4x12 mod., rozteč 125mm
-
US51A5Kryt univers N 750x250mm, s výřezy pro mod. přístroje 5x12 mod., rozteč 125mm
-
US61A5Kryt univers N 900x250mm, s výřezy pro mod. přístroje 6x12 mod., rozteč 125mm
-
US31A1Ochrana proti dotyku univers N 450x250mm, plný kryt
-
US32A1Ochrana proti dotyku univers N 450x500mm, plný kryt
-
US41A1Ochrana proti dotyku univers N 600x250mm, plný kryt
-
US42A1Ochrana proti dotyku univers N 600x500mm, plný kryt
-
US51A1Ochrana proti dotyku univers N 750x250mm, plný kryt
-
US11A3Kryt univers N 150x250mm, s výřezy pro mod. přístroje 1x12 mod., rozteč 125mm
-
US21A3Kryt univers N 300x250mm, s výřezy pro mod. přístroje 2x12 mod., rozteč 125mm
-
US52A4Ochrana proti dotyku univers N 750x500mm, plný kryt
-
KM13APřísluš. univers Z - PE/N svorkovnice 2x13
-
KM22APřísluš. univers Z - PE/N svorkovnice 2x25
-
KM25APřísluš. univers Z - PE/N svorkovnice 2x25
-
K46NRozbočovací svorkovnice 1 x 25 / 2 x 16 mm², 5pólová
-
KH24CRozbočovací svorkovnice 2 x 25 / 2 x 16 mm², 4pólová
-
KH70GRozbočovací svorka 70mm², šedá
-
KH35ERozbočovací svorka 35mm2, zelená
-
KH35LRozbočovací svorka 35mm2, šedá
-
KH35NRozbočovací svorka 35mm2, modrá
-
UZ01A2Držák krytu univers N, vrchní díl nízký
-
UZ03A1Plastový spodní díl pro upevnění PVC krytu, univers N, se zajištěn
-
UZ05A1Díl pro zvýšené upevnění krytů, univers N (sada 4 ks)
-
FZ900Držáky skříně FWB/FP pro zapuštěnou montáž (sada 4 ks)
-
FZ803BDržáky pro vnější upevnění
-
U84TKoncový izolační držák DIN lišty, univers N, (2 ks)
-
UZ04A1Dvojitý plastový spodní díl krytů univers N s upevnění PE/N svorkovnic
-
UZ25AAdaptér pro snížení 25 mm, 2 ks
-
UZ25AKAdaptér pro snížení 25 mm, pro spojku nosných lišt, 2 ks
-
UZ50AAdaptér pro snížení 50 mm, 2 ks
-
UZ50AKAdaptér pro snížení 50 mm, pro spojku nosných lišt, 2 ks
-
UZ00K2Adaptér pro dvě svorkovnice nad sebou s použitím
-
FZ06MMOPatch panel prázdný pro montáž prvku 6 x (E-DAT Format) na lištu DIN
-
FZ06MKPatch panel prázdný pro montáž prvku 6 x Keystone JACK na lištu DIN
-
FZ12MKPatch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN
-
FZ12MMOPatch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN
-
K96NPřipoj.svorka 10 - 50mm2 ke sběrně 12x5
-
K96MPřipoj.svorka 1, 5 - 70mm2 ke sběrně 12x5/10 (12x10 do 35mm2)
-
K96KPřipoj.svorka 50 - 150mm2 ke sběrně 12x5/10 (12x10 do 120mm2)
-
KS18APřipoj.svorka 50 - 185mm2 ke sběrně 12x5/10 (12x10 do 25 - 120mm2)
-
KS18DPřipoj.svorka Cu/Al 50 - 185mm2 ke sběrně 12x5/10 (12x10 do 25 - 120mm2)
-
K96HPřipoj.svorka 25 - 95mm2 ke sběrně 12x5/10 (12x10 do 70mm2)
Technické vlastnosti
Rozměry
-
Výška1 400 mm
-
Šířka1 050 mm
-
Hloubka205 mm
Vybavení
-
Počet polí v šířce4
-
Počet řad v rozvaděči36
Bezpečnost
-
Stupeň krytí IPIP44
-
Třída izolaceTřída izolaceII
Kryt, dveře
-
Počet zámků1
-
Typ rukojetiVýklopná rukojeť se západkou
Materiál
-
BarvaBílá
-
Kód RAL9010
Konektivita
-
Druh montážeMontáž na omítku
Instalace, montáž
-
MontážZapuštěná montáž
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

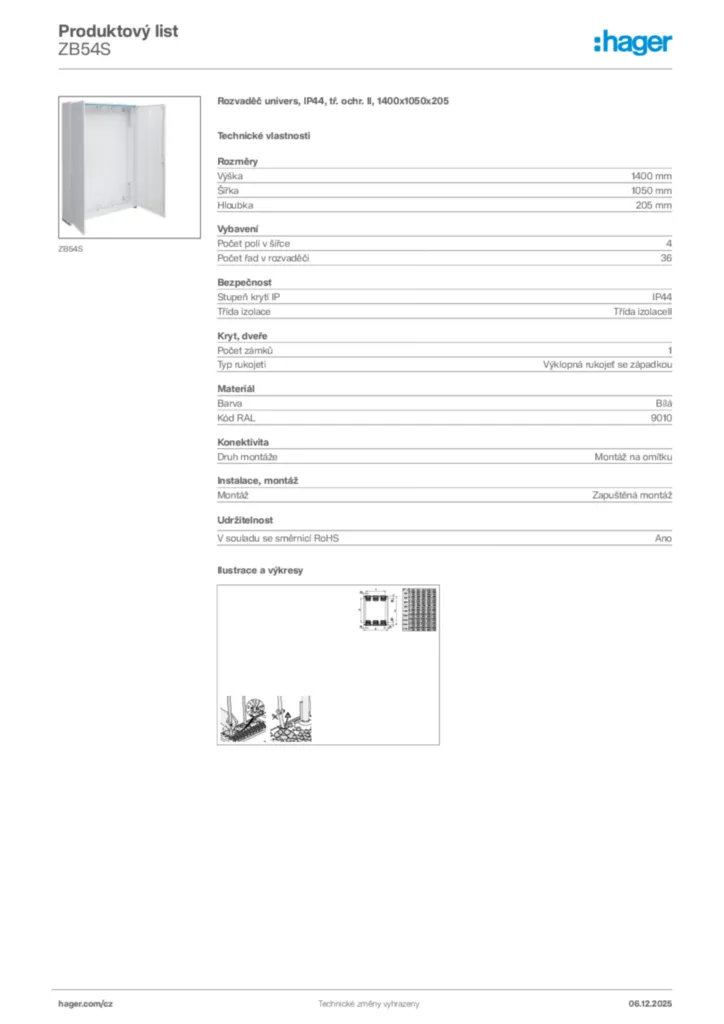

Product datasheet
Hager Product data sheet ZB54S
Rozvaděč univers, IP44, tř. ochr. II, 1400x1050x205
PDF -
Installation manual
Instalační příručka International 2020-01-01
PDF2,28 MB
MA uni. - f. FZ425, FZ426
Installation manual International 2009-12-16
PDF632,98 kB
Montageleitung univers Z Innenausbau
Instalační příručka International 2022-11-23
PDF15,39 MB -
Declaration of conformity
Declaration of conformity en-GB 2026-03-06
PDF741,92 kB
Declaration of conformity en-GB 2026-03-06
PDF709,43 kB
Prohlášení o shodě de-DE, en-GB 2025-08-12
PDF444,52 kB
