TYBS602F
EAN
3250610050354
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Napájení sběrnicového systému 2 dostupné produkty -
Přepěťová ochrana pro datové sítě / MCR technologie 1 dostupné produkty -
Příslušenství / náhradní díly pro sběrnicový systém 2 dostupné produkty -
Systémové rozhraní/mediální brána pro sběrnicový systém 2 dostupné produkty -
Připojovací/odbočný terminál pro sběrnicový systém 1 dostupné produkty -
Oblastní/linkový spojovač pro sběrnicový systém 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Konektivita
-
Se sběrnicovým systémem KNXAno
-
Se sběrnicovým systémem KNX RFNe
Nastavení
-
Podporovaný režim nastaveníETS, easy
Rozměry
-
Výška44 mm
-
Šířka43 mm
-
Hloubka22 mm
-
Vestavěná hloubka40 mm
Materiál
-
BarvaSvětle šedá
Vybavení
-
Obousměrné rádiové frekvenceNe
-
Se spínačem pro ruční přepínáníAno
Elektrický proud
-
Jmenovitý proud6 A
-
Spotřeba proudu sběrnice v klidovém stavu5 mA
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Výstupní výkon500 W
-
Žárovková a halogenová svítidla 230 V500 W
Napětí
-
Provozní napětí AC230 - 230 V
-
Systémové napětí30 V DC přes sběrnici
-
Provozní napětí nad sběrnicí21 - 32 V
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Provozní teplota-5 - 45 °C
Připojení
-
Průřez plného vodiče0.75 - 2.5 mm²
-
Průřez flexibilního vodiče0.75 - 2.5 mm²
Texty
-
FunkceS bezpečnostními funkcemi např. pro vítr, déšť, alarm, S funkcí polohování pro nastavení žaluzií a lamel, S funkcí protisluneční ochrany
-
Typ připojeníSe šroubovými svorkami
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

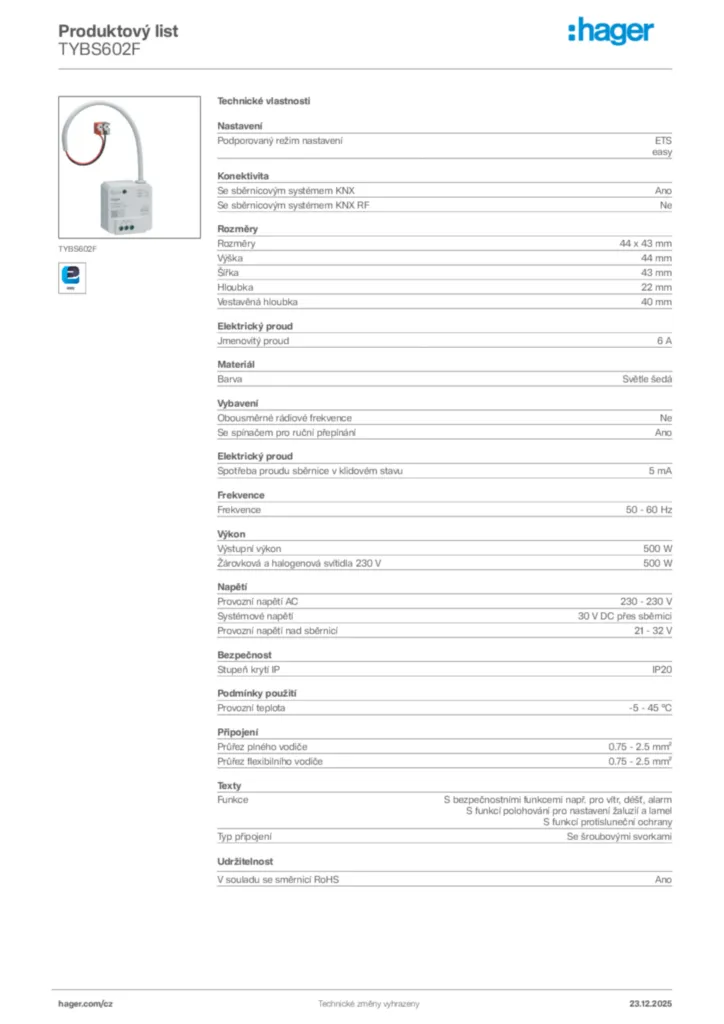

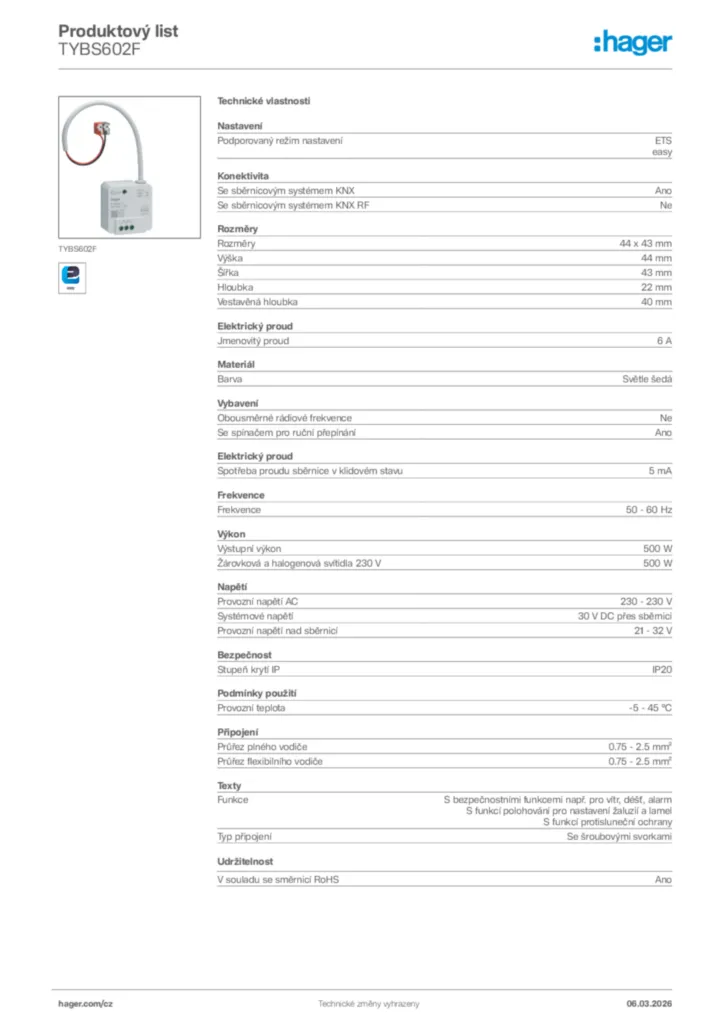

Product datasheet
