TYBS601B
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Napájení sběrnicového systému 2 dostupné produkty -
Přepěťová ochrana pro datové sítě / MCR technologie 1 dostupné produkty -
Systémové rozhraní/mediální brána pro sběrnicový systém 4 dostupné produkty -
Připojovací/odbočný terminál pro sběrnicový systém 1 dostupné produkty -
Oblastní/linkový spojovač pro sběrnicový systém 1 dostupné produkty
Technické vlastnosti
Konektivita
-
Se sběrnicovým systémem KNXAno
-
Se sběrnicovým systémem KNX RFNe
Nastavení
-
Podporovaný režim nastaveníETS, easy
Rozměry
-
Výška44 mm
-
Šířka43 mm
-
Hloubka22 mm
-
Vestavěná hloubka40 mm
Instalace, montáž
-
MontážZapuštěná montáž
Architektura
-
Sběrnicový systémKNX Secure
Materiál
-
BarvaSvětle šedá
Vybavení
-
Obousměrné rádiové frekvenceNe
-
Se spínačem pro ruční přepínáníAno
Elektrický proud
-
Max. spínací proud10 A
-
Jmenovitý proud10 A
-
Spotřeba proudu sběrnice v klidovém stavu5 mA
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Napájení žárovky 230 V600 - 600 W
-
Výstupní výkon500 W
-
Žárovková a halogenová svítidla 230 V600 W
-
Napájení žárovky600 - 600 W
Napětí
-
Provozní napětí AC230 - 230 V
-
Systémové napětí30 V DC přes sběrnici
-
Provozní napětí nad sběrnicí21 - 32 V
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Provozní teplota-5 - 45 °C
Připojení
-
Průřez plného vodiče0.75 - 2.5 mm²
-
Průřez flexibilního vodiče0.75 - 2.5 mm²
Texty
-
Typ připojeníSe šroubovými svorkami
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Datový list produktu

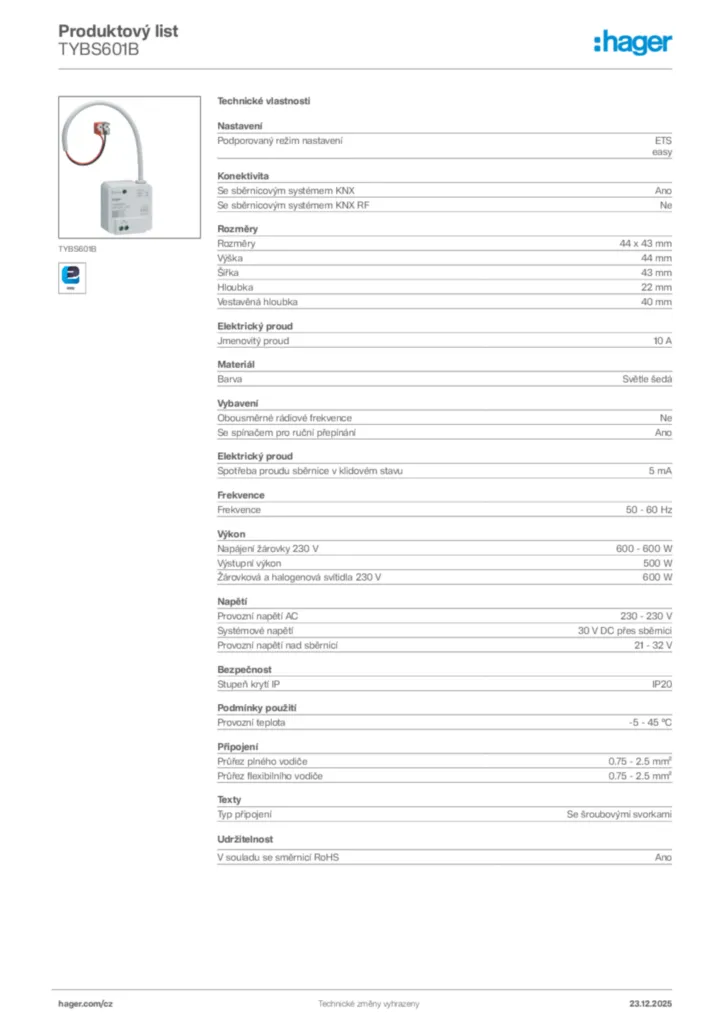

Hager Generováno - Datový list produktu TYBS601B
Generováno - Datový list produktu cs-CZ 2026-07-13
PDF -
Návod k použití

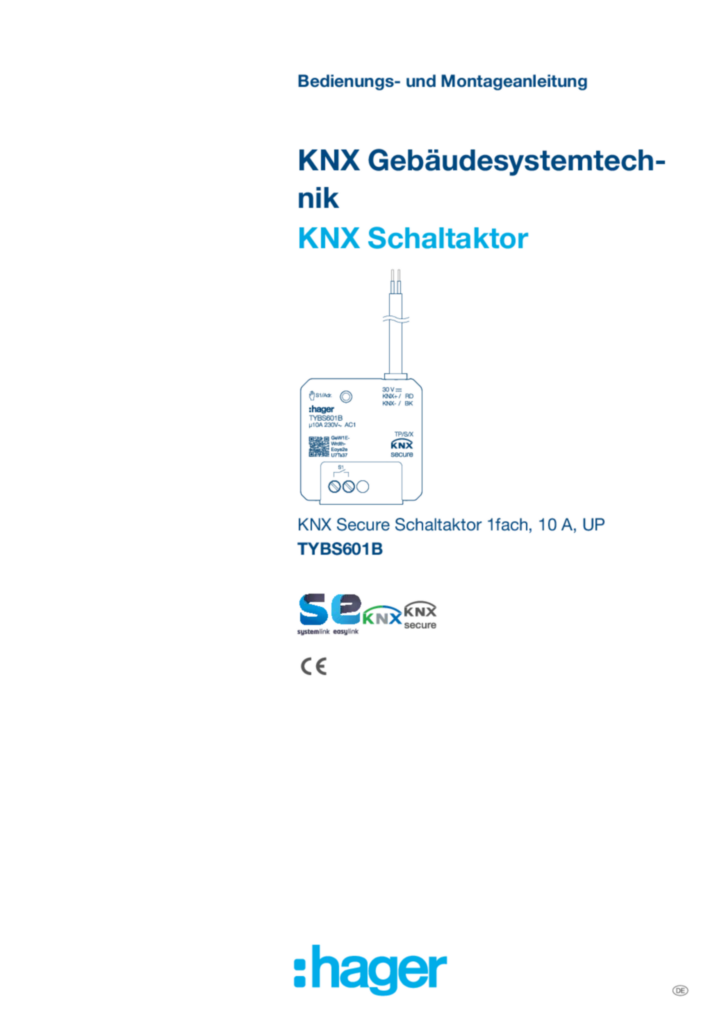

Návod k použití de-AT, de-DE, de-CH 2025-04-01
PDF687,00 kB

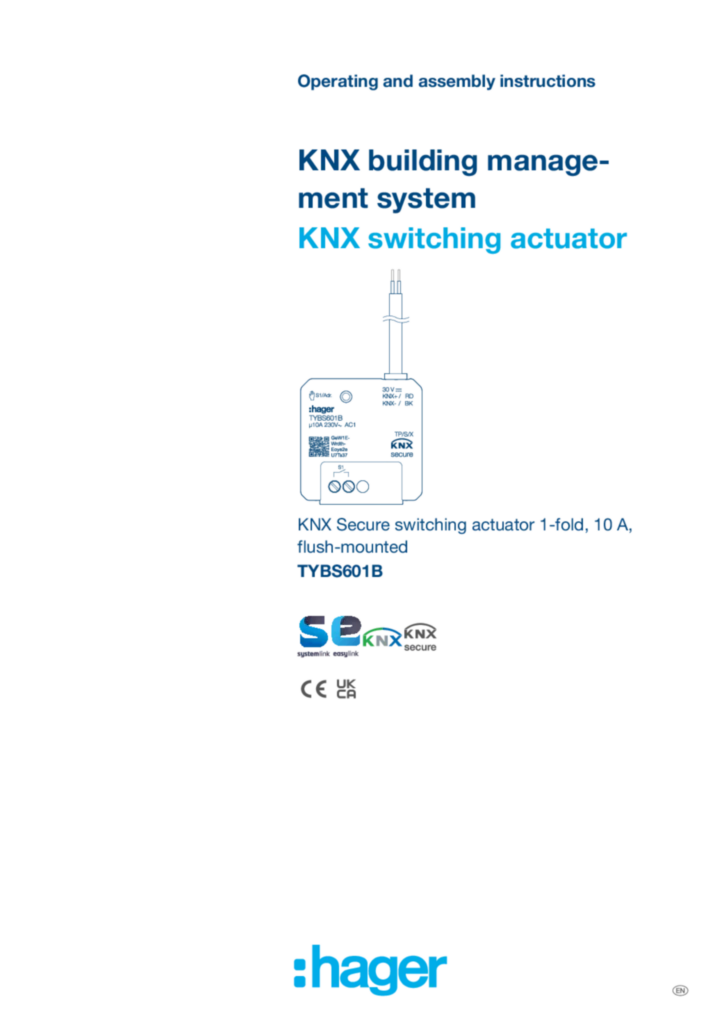

Návod k použití en-AU, en-NZ, en-GB, en-US 2025-04-28
PDF686,74 kB

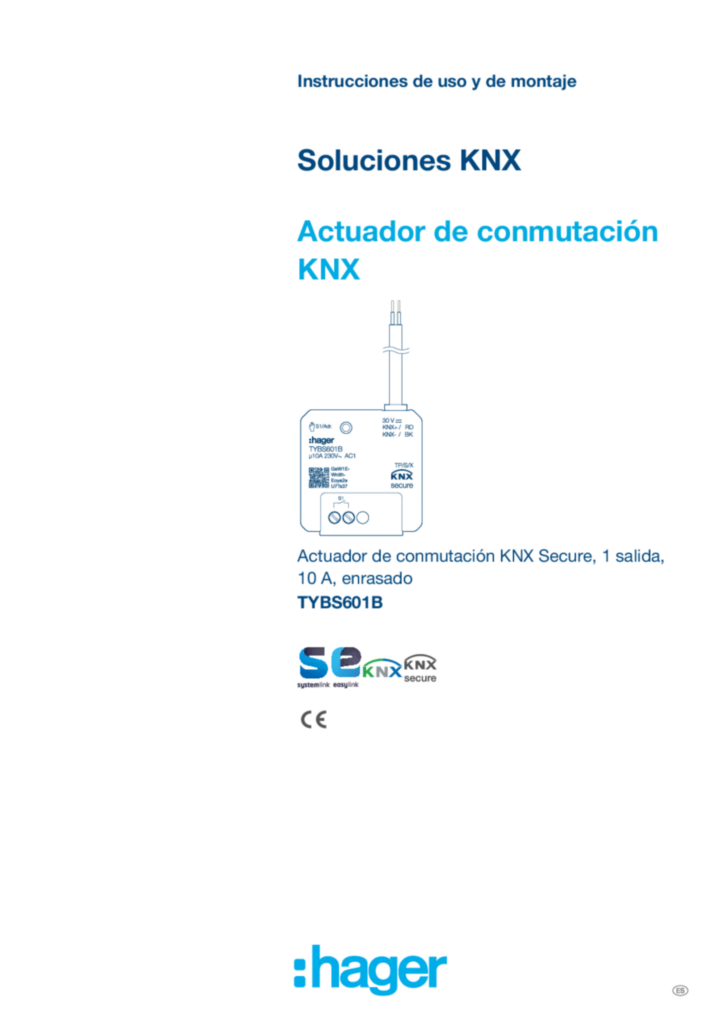

Návod k použití es-ES 2025-05-12
PDF687,97 kB

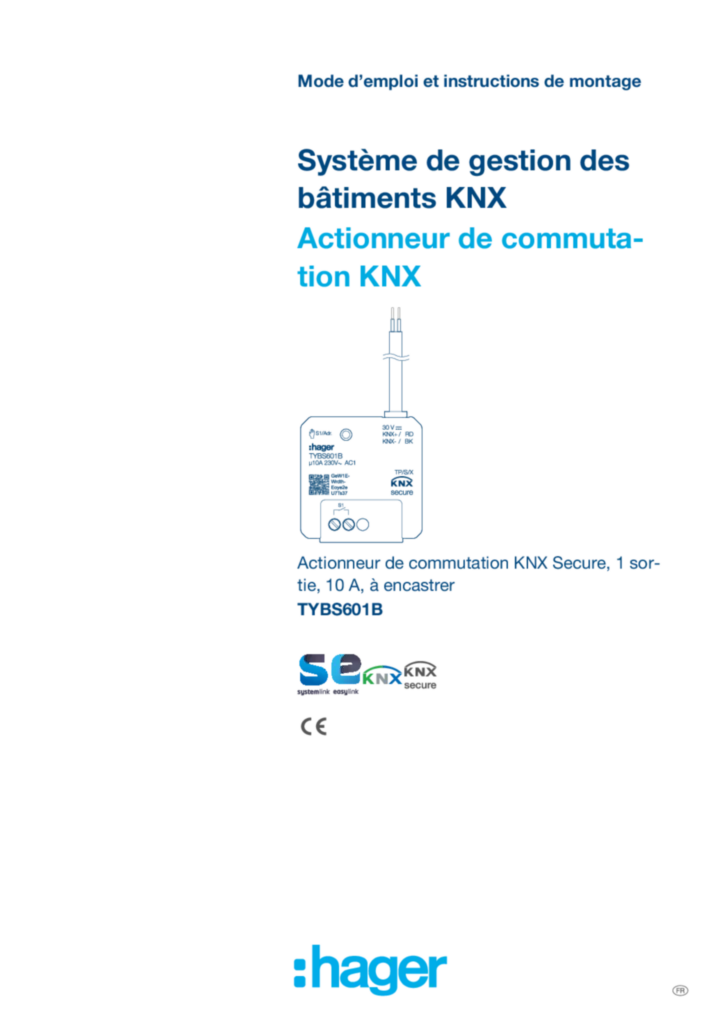

Návod k použití fr-FR 2025-05-12
PDF687,96 kB

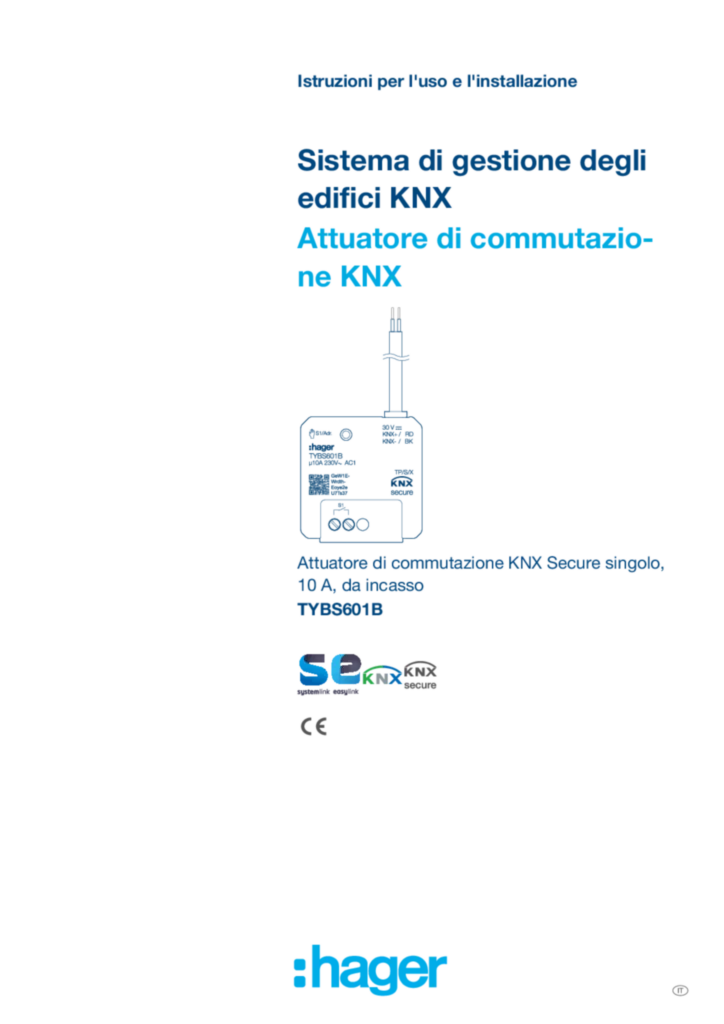

Návod k použití it-IT 2025-05-12
PDF686,08 kB
Návod k použití nl-NL 2025-05-12
PDF685,79 kB -
Instalační návod
Instalační návod en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15
PDF4,89 MB -
Manuál
Manuál en-GB 2015-09-24
PDF1,47 MB -
Databáze produktů KNX
Databáze produktů KNX International 2024-05-07
KNXPROD167,76 kB -
Průvodce aplikací
Průvodce aplikací en-GB 2024-06-27
PDF905,28 kB -
Prohlášení o shodě
EU Declaration of Conformity
Prohlášení o shodě en-GB, fr-FR 2024-04-04
PDF363,61 kB
UKCA Declaration of Conformity
Prohlášení o shodě en-GB 2024-04-04
PDF270,10 kB
