    EAN
    3250614312410
    Balení
    12 ks

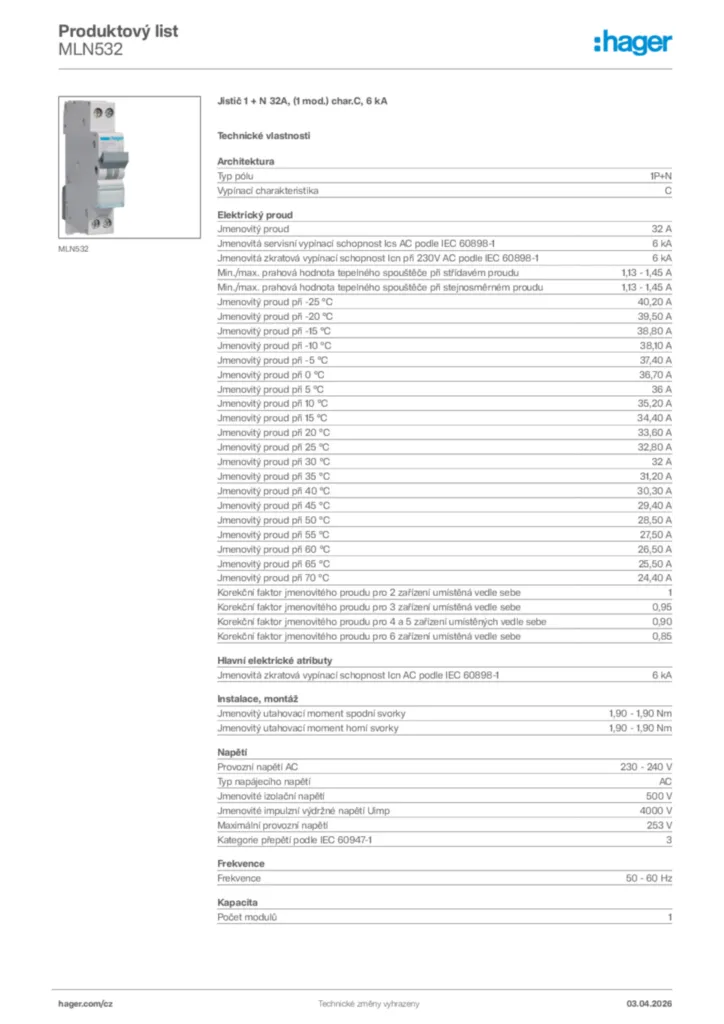

    Jistič 1 + N 32A, (1 mod.) char.C, 6 kA MLN532

    Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (14)
    • Uzamykací blokovací funkce 2 dostupné produkty
    • Mechanické příslu­šen­ství pro nízko­na­pě­ťové kompo­nenty 1 dostupné produkty
    • Podpě­ťová cívka 1 dostupné produkty
    • Vypínací spoušť 2 dostupné produkty
    • Podpě­ťová a přepě­ťová ochrana 1 dostupné produkty
    • Blok kontaktů pomocných zařízení 2 dostupné produkty

    Technické vlastnosti

    Archi­tek­tura
    • Typ pólu
      1P+N
    • Vypínací charak­te­ris­tika
      C
    Elek­trický proud
    • Jmenovitý proud
      32 A
    • Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-1
      6 kA
    • Jmenovitá zkra­tová vypínací schopnost Icn při 230V AC podle IEC 60898-1
      6 kA
    • Min./­max. prahová hodnota tepelného spouš­těče při stří­davém proudu
      1,13 - 1,45 A
    • Min./­max. prahová hodnota tepelného spouš­těče při stejno­směrném proudu
      1,13 - 1,45 A
    • Jmenovitý proud při -25 °C
      40,20 A
    • Jmenovitý proud při -20 °C
      39,50 A
    • Jmenovitý proud při -15 °C
      38,80 A
    • Jmenovitý proud při -10 °C
      38,10 A
    • Jmenovitý proud při -5 °C
      37,40 A
    • Jmenovitý proud při 0 °C
      36,70 A
    • Jmenovitý proud při 5 °C
      36 A
    • Jmenovitý proud při 10 °C
      35,20 A
    • Jmenovitý proud při 15 °C
      34,40 A
    • Jmenovitý proud při 20 °C
      33,60 A
    • Jmenovitý proud při 25 °C
      32,80 A
    • Jmenovitý proud při 30 °C
      32 A
    • Jmenovitý proud při 35 °C
      31,20 A
    • Jmenovitý proud při 40 °C
      30,30 A
    • Jmenovitý proud při 45 °C
      29,40 A
    • Jmenovitý proud při 50 °C
      28,50 A
    • Jmenovitý proud při 55 °C
      27,50 A
    • Jmenovitý proud při 60 °C
      26,50 A
    • Jmenovitý proud při 65 °C
      25,50 A
    • Jmenovitý proud při 70 °C
      24,40 A
    • Korekční faktor jmenovi­tého proudu pro 2 zařízení umís­těná vedle sebe
      1
    • Korekční faktor jmenovi­tého proudu pro 3 zařízení umís­těná vedle sebe
      0,95
    • Korekční faktor jmenovi­tého proudu pro 4 a 5 zařízení umís­těných vedle sebe
      0,90
    • Korekční faktor jmenovi­tého proudu pro 6 zařízení umís­těná vedle sebe
      0,85
    Hlavní elek­trické atri­buty
    • Jmenovitá zkra­tová vypínací schopnost Icn AC podle IEC 60898-1
      6 kA
    Instalace, montáž
    • Jmenovitý utahovací moment spodní svorky
      1,90 - 1,90 Nm
    • Jmenovitý utahovací moment horní svorky
      1,90 - 1,90 Nm
    • Typ horního připo­jení modulárních zařízení
      Šrou­bová svorka
    • Typ dolního připo­jení modulárních zařízení
      Šrou­bová svorka
    • Jmenovitý utahovací moment
      1,90 - 1,90 Nm
    Napětí
    • Provozní napětí AC
      230 - 240 V
    • Typ napá­je­cího napětí
      AC
    • Jmenovité izolační napětí
      500 V
    • Jmenovité impulzní výdržné napětí Uimp
      4 000 V
    • Maxi­mální provozní napětí
      253 V
    • Kategorie přepětí podle IEC 60947-1
      3
    Frek­vence
    • Frek­vence
      50 - 60 Hz
    Kapa­cita
    • Počet modulů
      1
    Výkon
    • Celkový ztrá­tový výkon při jmenovitém proudu
      6 W
    Podmínky použití
    • Provozní teplota
      -25 - 70 °C
    • Max. nadmořská výška
      2 000 m
    Trvan­livost
    • Elek­trická životnost v počtu cyklů
      1 000
    • Mechanická životnost v cyklech
      20 000
    Bezpečnost
    • Stupeň krytí IP
      IP20
    Konek­tivita
    • Typ připo­jení
      Šrou­bová svorka
    • Zarovnání horního připo­jení pro modulární zařízení
      Posu­nutá svorka
    • Zarovnání dolního připo­jení pro modulární zařízení
      Posu­nutá svorka
    Připo­jení
    • Průřez vstupu se šrouby, pro plné vodiče
      1 - 25 mm²
    • Průřez vstupu se šrouby, pro flexi­bilní vodiče
      1 - 16 mm²
    Rozměry
    • Výška
      84,70 mm
    • Šířka
      17,50 mm
    • Hloubka
      70 mm

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano
