Jistič 1 + N 25A, (1 mod.) char.B, 6 kA MKN525

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

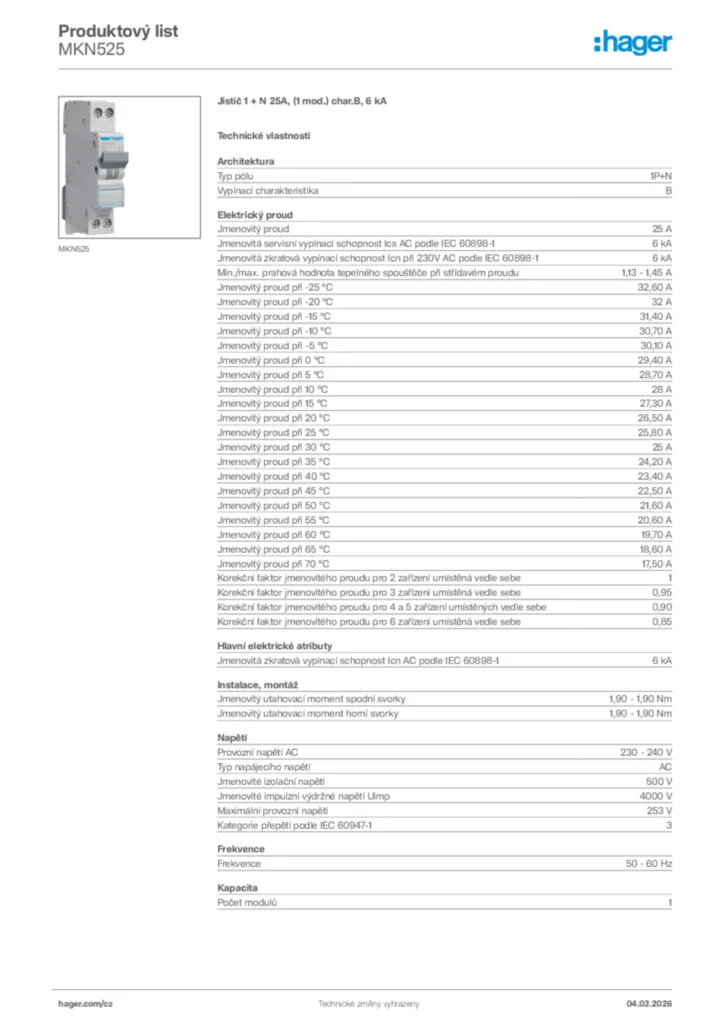

Stáhnout technický list

Dokončete svůj systém

Uzamykací blokovací funkce 2 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Podpěťová cívka 1 dostupné produkty
Vypínací spoušť 2 dostupné produkty
Podpěťová a přepěťová ochrana 1 dostupné produkty
Blok kontaktů pomocných zařízení 2 dostupné produkty

Technické vlastnosti

Typ pólu

1P+N
Vypínací charakteristika

B

Jmenovitý proud

25 A
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-1

6 kA
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-1

6 kA
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu

1,13 - 1,45 A
Jmenovitý proud při -25 °C

32,60 A
Jmenovitý proud při -20 °C

32 A
Jmenovitý proud při -15 °C

31,40 A
Jmenovitý proud při -10 °C

30,70 A
Jmenovitý proud při -5 °C

30,10 A
Jmenovitý proud při 0 °C

29,40 A
Jmenovitý proud při 5 °C

28,70 A
Jmenovitý proud při 10 °C

28 A
Jmenovitý proud při 15 °C

27,30 A
Jmenovitý proud při 20 °C

26,50 A
Jmenovitý proud při 25 °C

25,80 A
Jmenovitý proud při 30 °C

25 A
Jmenovitý proud při 35 °C

24,20 A
Jmenovitý proud při 40 °C

23,40 A
Jmenovitý proud při 45 °C

22,50 A
Jmenovitý proud při 50 °C

21,60 A
Jmenovitý proud při 55 °C

20,60 A
Jmenovitý proud při 60 °C

19,70 A
Jmenovitý proud při 65 °C

18,60 A
Jmenovitý proud při 70 °C

17,50 A
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe

1
Korekční faktor jmenovitého proudu pro 3 zařízení umístěná vedle sebe

0,95
Korekční faktor jmenovitého proudu pro 4 a 5 zařízení umístěných vedle sebe

0,90
Korekční faktor jmenovitého proudu pro 6 zařízení umístěná vedle sebe

0,85

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

6 kA

Jmenovitý utahovací moment spodní svorky

1,90 - 1,90 Nm
Jmenovitý utahovací moment horní svorky

1,90 - 1,90 Nm
Typ horního připojení modulárních zařízení

Šroubová svorka
Typ dolního připojení modulárních zařízení

Šroubová svorka
Jmenovitý utahovací moment

1,90 - 1,90 Nm

Provozní napětí AC

230 - 240 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Maximální provozní napětí

253 V
Kategorie přepětí podle IEC 60947-1

3

Frekvence

50 - 60 Hz

Počet modulů

1

Celkový ztrátový výkon při jmenovitém proudu

4,10 W

Provozní teplota

-25 - 70 °C
Max. nadmořská výška

2 000 m

Elektrická životnost v počtu cyklů

1 000
Mechanická životnost v cyklech

20 000

Stupeň krytí IP

IP20

Typ připojení

Šroubová svorka
Zarovnání horního připojení pro modulární zařízení

Posunutá svorka
Zarovnání dolního připojení pro modulární zařízení

Posunutá svorka

Průřez vstupu se šrouby, pro plné vodiče

1 - 25 mm²
Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²

Výška

84,70 mm
Šířka

17,50 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
