    EAN
    3250614310713
    Balení
    6 ks

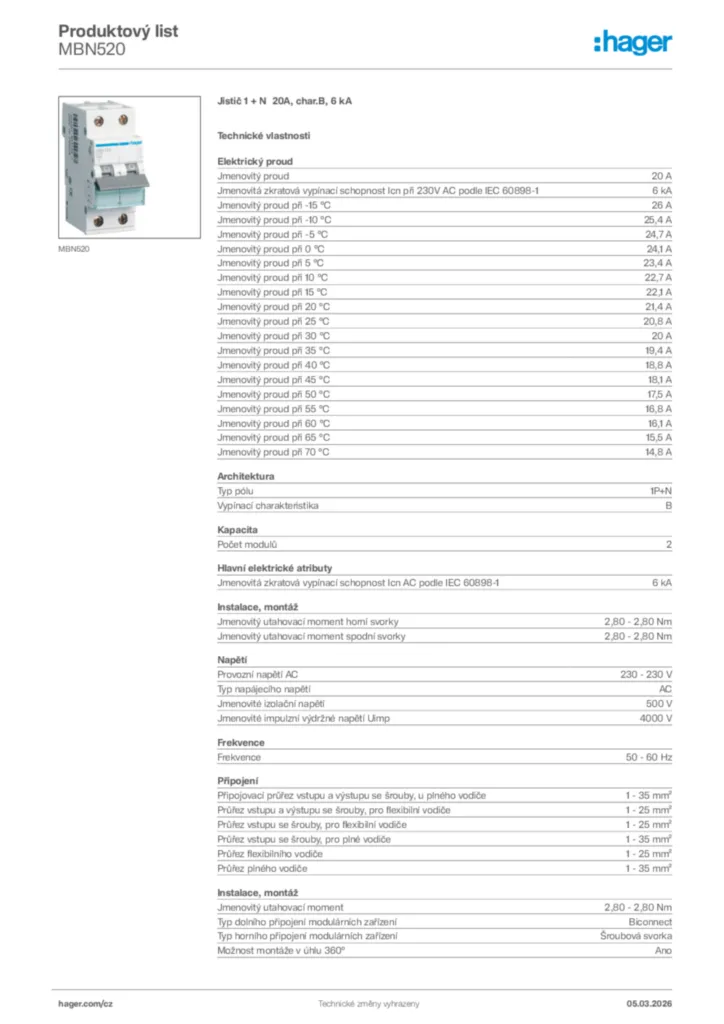

    Jistič 1 + N 20A, char.B, 6 kA MBN520

    Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

    Následné produkty:

    NBN220

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (17)
    • Blok kontaktů pomocných zařízení 2 dostupné produkty
    • Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty
    • Adaptér lišty DIN 1 dostupné produkty
    • Modulární fázová přípojnice 6 dostupné produkty
    • Uzamykací blokovací funkce 2 dostupné produkty
    • Vypínací spoušť 2 dostupné produkty

    Technické vlastnosti

    Elek­trický proud
    • Jmenovitý proud
      20 A
    • Jmenovitá zkra­tová vypínací schopnost Icn při 230V AC podle IEC 60898-1
      6 kA
    • Jmenovitý proud při -15 °C
      26 A
    • Jmenovitý proud při -10 °C
      25,4 A
    • Jmenovitý proud při -5 °C
      24,7 A
    • Jmenovitý proud při 0 °C
      24,1 A
    • Jmenovitý proud při 5 °C
      23,4 A
    • Jmenovitý proud při 10 °C
      22,7 A
    • Jmenovitý proud při 15 °C
      22,1 A
    • Jmenovitý proud při 20 °C
      21,4 A
    • Jmenovitý proud při 25 °C
      20,8 A
    • Jmenovitý proud při 30 °C
      20 A
    • Jmenovitý proud při 35 °C
      19,4 A
    • Jmenovitý proud při 40 °C
      18,8 A
    • Jmenovitý proud při 45 °C
      18,1 A
    • Jmenovitý proud při 50 °C
      17,5 A
    • Jmenovitý proud při 55 °C
      16,8 A
    • Jmenovitý proud při 60 °C
      16,1 A
    • Jmenovitý proud při 65 °C
      15,5 A
    • Jmenovitý proud při 70 °C
      14,8 A
    Archi­tek­tura
    • Typ pólu
      1P+N
    • Vypínací charak­te­ris­tika
      B
    Kapa­cita
    • Počet modulů
      2
    Hlavní elek­trické atri­buty
    • Jmenovitá zkra­tová vypínací schopnost Icn AC podle IEC 60898-1
      6 kA
    Instalace, montáž
    • Jmenovitý utahovací moment horní svorky
      2,80 - 2,80 Nm
    • Jmenovitý utahovací moment spodní svorky
      2,80 - 2,80 Nm
    • Jmenovitý utahovací moment
      2,80 - 2,80 Nm
    • Typ dolního připo­jení modulárních zařízení
      Biconnect
    • Typ horního připo­jení modulárních zařízení
      Šrou­bová svorka
    • Možnost montáže v úhlu 360°
      Ano
    Napětí
    • Provozní napětí AC
      230 - 230 V
    • Typ napá­je­cího napětí
      AC
    • Jmenovité izolační napětí
      500 V
    • Jmenovité impulzní výdržné napětí Uimp
      4 000 V
    Frek­vence
    • Frek­vence
      50 - 60 Hz
    Připo­jení
    • Připo­jovací průřez vstupu a výstupu se šrouby, u plného vodiče
      1 - 35 mm²
    • Průřez vstupu a výstupu se šrouby, pro flexi­bilní vodiče
      1 - 25 mm²
    • Průřez vstupu se šrouby, pro flexi­bilní vodiče
      1 - 25 mm²
    • Průřez vstupu se šrouby, pro plné vodiče
      1 - 35 mm²
    • Průřez flexi­bilního vodiče
      1 - 25 mm²
    • Průřez plného vodiče
      1 - 35 mm²
    Bezpečnost
    • Stupeň krytí IP
      IP20
    Podmínky použití
    • Stupeň znečiš­tění podle IEC 60664/IEC 60947-2
      2
    • Třída omezení energie I²t
      3
    • Ochrana před vzdušnou vlhkostí
      Pro všechny klima­tické podmínky
    • Provozní teplota
      -25 - 70 °C
    Výkon
    • Celkový ztrá­tový výkon při jmenovitém proudu
      5,60 W
    Konek­tivita
    • Typ připo­jení
      Šrou­bová svorka
    • Zarovnání horního připo­jení pro modulární zařízení
      Zarovnaná svorka
    • Zarovnání dolního připo­jení pro modulární zařízení
      Zarovnaná svorka
    Rozměry
    • Výška
      83 mm
    • Šířka
      35 mm
    • Hloubka
      70 mm

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano
