Kompaktní jističe, odpínače, přepínače sítí a výkonové stykače

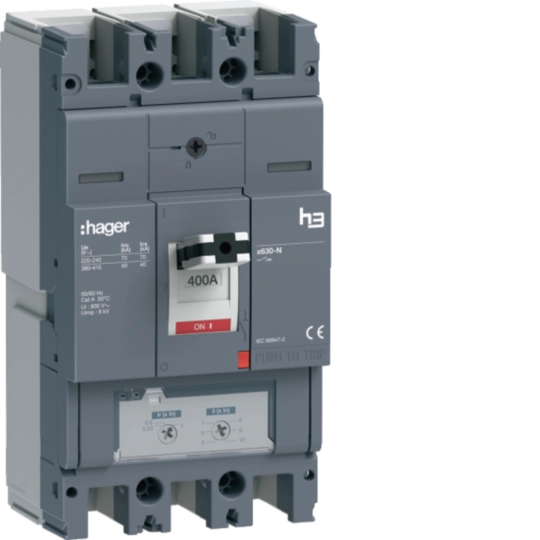

Kompaktní jistič h3+ P630 Energy 50 kA, 3-pólový, In 400 A HMW400NR

Name: HMW400NR
Brand: Hager
SKU: HMW400NR20

EAN

3250613197513

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

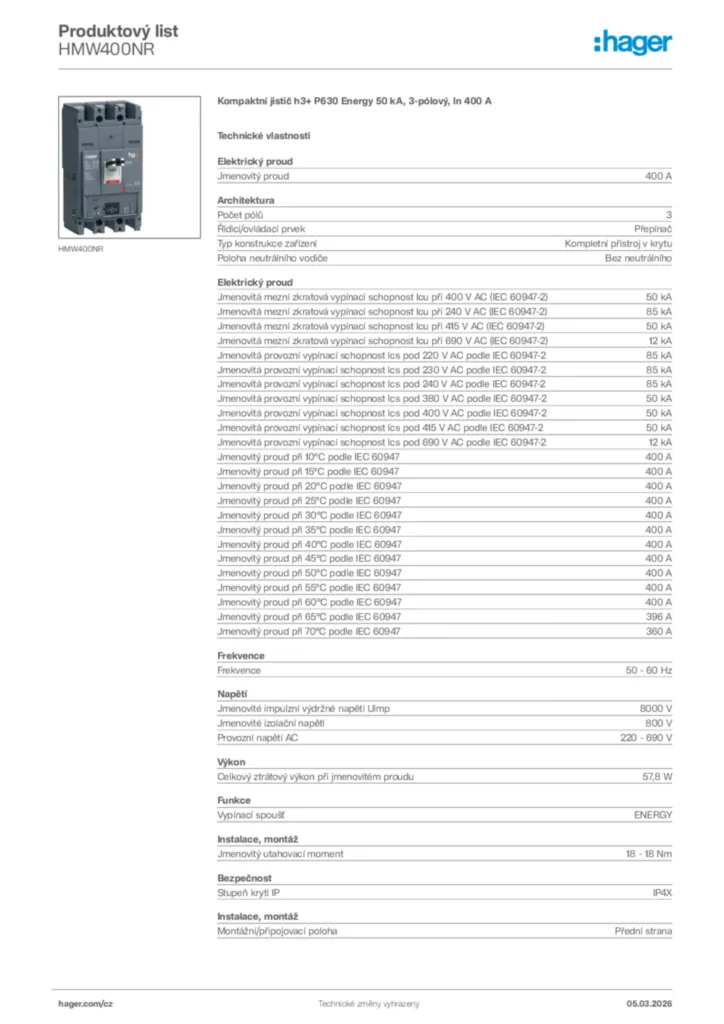

Stáhnout technický list

Dokončete svůj systém

Funkce připojení 5 dostupné produkty
Podpěťová cívka 8 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Pomocný blokovací kabel 2 dostupné produkty
Rukojeť s blokováním pro vypínač 1 dostupné produkty
Ovládací hřídel pro výkonový jistič 3 dostupné produkty

Technické vlastnosti

Jmenovitý proud

400 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

85 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)

12 kA
Jmenovitá provozní vypínací schopnost lcs pod 220 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 240 V AC podle IEC 60947-2

85 kA
Jmenovitá provozní vypínací schopnost lcs pod 380 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 415 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 690 V AC podle IEC 60947-2

12 kA
Jmenovitý proud při 10°C podle IEC 60947

400 A
Jmenovitý proud při 15°C podle IEC 60947

400 A
Jmenovitý proud při 20°C podle IEC 60947

400 A
Jmenovitý proud při 25°C podle IEC 60947

400 A
Jmenovitý proud při 30°C podle IEC 60947

400 A
Jmenovitý proud při 35°C podle IEC 60947

400 A
Jmenovitý proud při 40°C podle IEC 60947

400 A
Jmenovitý proud při 45°C podle IEC 60947

400 A
Jmenovitý proud při 50°C podle IEC 60947

400 A
Jmenovitý proud při 55°C podle IEC 60947

400 A
Jmenovitý proud při 60°C podle IEC 60947

400 A
Jmenovitý proud při 65°C podle IEC 60947

396 A
Jmenovitý proud při 70°C podle IEC 60947

360 A

Počet pólů

3
Řídicí/ovládací prvek

Přepínač
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Bez neutrálního

Frekvence

50 - 60 Hz

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

ENERGY

Celkový ztrátový výkon při jmenovitém proudu

57,8 W

Stupeň krytí IP

IP4X

Jmenovitý utahovací moment

18 - 18 Nm
Montážní/připojovací poloha

Přední strana

Materiál kabelu

Měď

Kompatibilní s RDC AOB

Ano
Vhodné pro lišty DIN

Ne
Vhodné pro rozvaděče

Ano

Výška

260 mm
Šířka

140 mm
Hloubka

150 mm

Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

218,4 - 4 000,0 A

Ochrana proti dlouhodobému přetížení (ltd): zpoždění (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Selektivní spoušť (std): proud (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Selektivní spoušť (std): zpoždění (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Okamžitá ochrana (li): koeficient nastavení číselníku

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
