Kompaktní jistič h3+ P630 Energy 50 kA, 3-pólový, In 250 A HMW250NR
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Vypínací spoušť 5 product.page.accessories.products-available -
Uzamykací blokovací funkce 7 product.page.accessories.products-available -
Podpěťová cívka 8 product.page.accessories.products-available -
Pomocný blokovací kabel 2 product.page.accessories.products-available -
Rukojeť s blokováním pro vypínač 1 product.page.accessories.products-available -
Funkce připojení 5 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA003H
Napěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HXA005HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA002HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 48V DC
-
HXA001HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA004HNapěťová (vypínací) spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA051H
Podpěťová zpožděná spoušť x160-x250, 24V DC
-
HXA015HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 380-450V AC
-
HXA014HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 200-240V AC
-
HXA055HPodpěťová zpožděná spoušť x160-x250, 380-450V AC
-
HXA054HPodpěťová zpožděná spoušť x160-x250, 200-240V AC
-
HXA011HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 24V DC
-
HXA053HPodpěťová zpožděná spoušť x160-x250, 100-120V AC
-
HXA013HPodpěťová spoušť x160-P160-x250-P250-x630-P630, 100-120V AC
-
HYW007H
Blokové svorky x630/P630, vystupující, Cu/Al 2x 35 - 300 mm², 3-pól.
-
HYW001HBlokové svorky x630/P630, integrované, Cu/Al 1x 35 - 300 mm², 3-pól.
-
HYW010HPřipojovací praporce přímé x630/P630, 400 A, 4-pól.
-
HYW011HPřipojovací praporce rozšiřující x630/P630, 400 A, 3-pól.
-
HYD031HZadní přívod P630 (630A), 3-pól.
-
HTC370HKabel CIP s konektorem pro h3+ Energy 10 m
-
HTC360HKabel CIP s konektorem pro h3+ Energy 5 m
-
HTC350HKabel CIP s konektorem pro h3+ Energy 3 m
-
HTC340HKabel CIP s konektorem pro h3+ Energy 1, 5 m
-
HTC330HKabel CIP s konektorem pro h3+ Energy 0, 5 m
-
HTC150HPřipojovací kabel se zástrčkou ZSI, h3+ Energy 1, 20 m
-
HTC140HPřipojovací kabel se zástrčkou CIP pro napájení, h3+ Energy 1, 20 m
-
HTC130HKabel adaptéru pro zástrčky OAC a PTA, h3+ Energy 1, 20 m
-
HTC160HPřipojovací kabel se zástrčkou NSP, h3+ Energy 1, 20 m
-
HXS122HPomocný a signální kontakt 125V AC a počitadlo cyklů h3+ energy
-
HXS121HPomocný a signální kontakt 230V AC a počitadlo cyklů h3+ energy
-
HXS120HPočitadlo spínacích cyklů h3+ energy
-
HXA026HSign. kontakt 1S+1R, 125V AC pro x160-250
-
HXA021HPom. kontakt 1S+1R, 250V AC pro x160-250
-
HXA024HSign. kontakt 1S+1R, 250V AC pro x160-250
-
HXA025HPom. kontakt 1S+1R, 125V AC pro x160-250
-
HYW052HZádní kryt svorek x630/P630, rozšiřující, 3-pól.
-
HYW050HZádní kryt svorek x630/P630, dlouhý, 3-pól.
-
HYW025HKryty svorek x630/P630 pro svorky a zadní vývody, krátké, 3-pól.
-
HYW023HKryty svorek x630/P630 pro praporce, rozšiřující, 3-pól.
-
HYW021HKryty svorek x630/P630 pro paporce, dlouhé, 3-pól.
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN250 A
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)50 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)85 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)50 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 690 V AC (IEC 60947-2)12 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 220 V AC podle IEC 60947-285 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-285 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 240 V AC podle IEC 60947-285 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 380 V AC podle IEC 60947-250 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-250 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 415 V AC podle IEC 60947-250 kA
-
Jmenovitá provozní vypínací schopnost lcs pod 690 V AC podle IEC 60947-212 kA
-
Jmenovitý proud při 10°C podle IEC 60947250 A
-
Jmenovitý proud při 15°C podle IEC 60947250 A
-
Jmenovitý proud při 20°C podle IEC 60947250 A
-
Jmenovitý proud při 25°C podle IEC 60947250 A
-
Jmenovitý proud při 30°C podle IEC 60947250 A
-
Jmenovitý proud při 35°C podle IEC 60947250 A
-
Jmenovitý proud při 40°C podle IEC 60947250 A
-
Jmenovitý proud při 45°C podle IEC 60947250 A
-
Jmenovitý proud při 50°C podle IEC 60947250 A
-
Jmenovitý proud při 55°C podle IEC 60947250 A
-
Jmenovitý proud při 60°C podle IEC 60947250 A
-
Jmenovitý proud při 65°C podle IEC 60947250 A
-
Jmenovitý proud při 70°C podle IEC 60947250 A
Architektura
-
Počet pólů3
-
Řídicí/ovládací prvekPřepínač
-
Typ konstrukce zařízeníKompletní přístroj v krytu
-
Poloha neutrálního vodičeBez neutrálního
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité izolační napětí800 V
-
Provozní napětí AC220 - 690 V
Funkce
-
Vypínací spoušťENERGY
Výkon
-
Ztrátový výkon na vstupu IN36,8 W
Bezpečnost
-
Stupeň krytí IPIP4X
Instalace, montáž
-
Jmenovitý utahovací moment18 - 18 Nm
-
Montážní/připojovací polohaPřední strana
Kabel
-
Materiál kabeluMěď
Přenos
-
Kompatibilní s RDC AOBcatalog.pageproduct.attribute_boolean.yes
-
Vhodné pro lišty DINcatalog.pageproduct.attribute_boolean.no
-
Vhodné pro rozvaděčecatalog.pageproduct.attribute_boolean.yes
V souladu se zákonem o ochraně osobních údajů
-
Probíhá generování datcatalog.pageproduct.attribute_boolean.yes
-
Datové typyAlarmy, Základní informace, Elektrická měření, Podrobná elektrická měření, Obecná diagnostika, Diagnostika sítě, Provozní stav, Diagnostika softwaru
-
Datové formátyMODBUS (RTU)
-
Odhadovaný denní objem dat< 1 KB
-
Generování dat v reálném časecatalog.pageproduct.attribute_boolean.yes
-
Data uložená v zařízenícatalog.pageproduct.attribute_boolean.yes
Rozměry
-
Výška260 mm
-
Šířka140 mm
-
Hloubka150 mm
Nastavení
-
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním122,85 - 2 500,0 A
Elektrická ochrana
-
Ochrana proti dlouhodobému přetížení (ltd): zpoždění (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Selektivní spoušť (std): proud (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Selektivní spoušť (std): zpoždění (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Okamžitá ochrana (li): koeficient nastavení číselníku3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-
GeneratedProductDatasheet

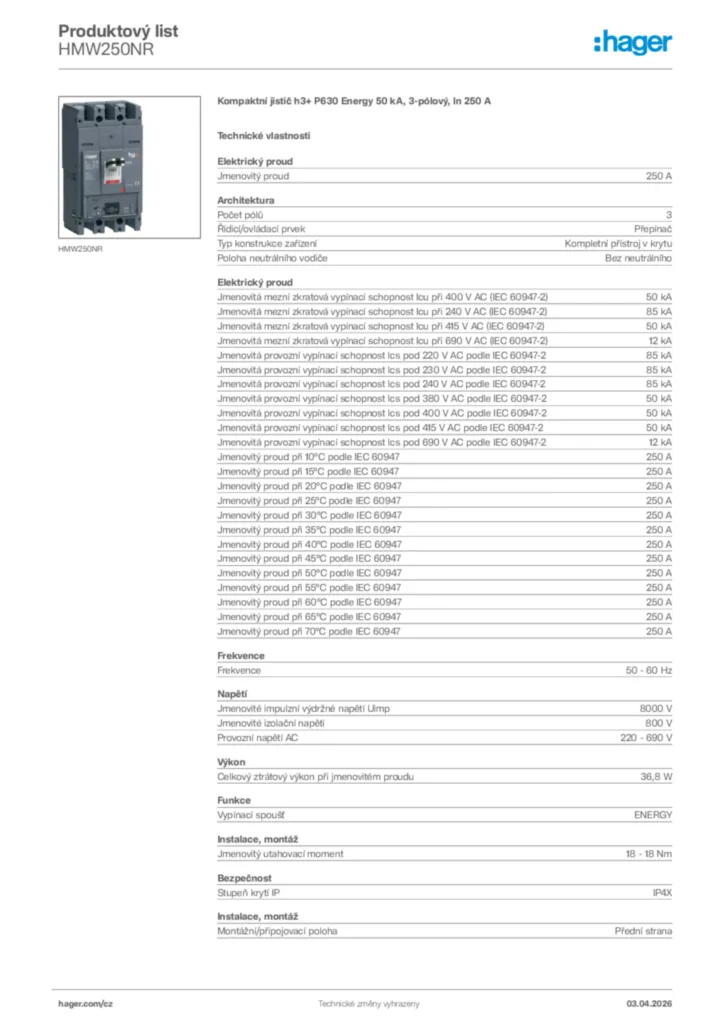

Hager Generováno - Datový list produktu HMW250NR
