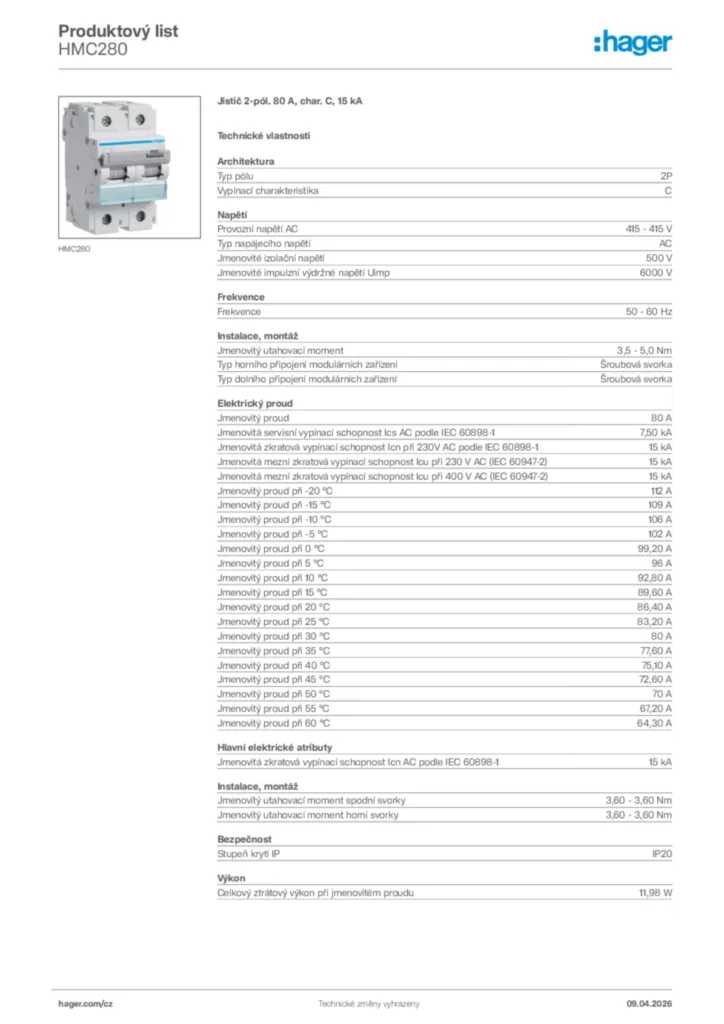

Jistič 2-pól. 80 A, char. C, 15 kA HMC280
EAN
3250613230166
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Zobrazit více 3 další dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Architektura
-
Typ pólu2P
-
Vypínací charakteristikaC
Napětí
-
Provozní napětí AC415 - 415 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp6 000 V
Frekvence
-
Frekvence50 - 60 Hz
Elektrický proud
-
Jmenovitý proud80 A
-
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-17,50 kA
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-115 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)15 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)15 kA
-
Jmenovitý proud při -20 °C112 A
-
Jmenovitý proud při -15 °C109 A
-
Jmenovitý proud při -10 °C106 A
-
Jmenovitý proud při -5 °C102 A
-
Jmenovitý proud při 0 °C99,20 A
-
Jmenovitý proud při 5 °C96 A
-
Jmenovitý proud při 10 °C92,80 A
-
Jmenovitý proud při 15 °C89,60 A
-
Jmenovitý proud při 20 °C86,40 A
-
Jmenovitý proud při 25 °C83,20 A
-
Jmenovitý proud při 30 °C80 A
-
Jmenovitý proud při 35 °C77,60 A
-
Jmenovitý proud při 40 °C75,10 A
-
Jmenovitý proud při 45 °C72,60 A
-
Jmenovitý proud při 50 °C70 A
-
Jmenovitý proud při 55 °C67,20 A
-
Jmenovitý proud při 60 °C64,30 A
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-115 kA
Instalace, montáž
-
Jmenovitý utahovací moment3,5 - 5,0 Nm
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Typ dolního připojení modulárních zařízeníŠroubová svorka
-
Jmenovitý utahovací moment svorky, dolní3,60 - 3,60 Nm
-
Jmenovitý utahovací moment horní svorky3,60 - 3,60 Nm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu11,98 W
Trvanlivost
-
Elektrická životnost v počtu cyklů4 000
-
Mechanická životnost v cyklech20 000
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 70 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 50 mm²
-
Průřez flexibilního vodiče50 mm²
-
Průřez plného vodiče70 mm²
Podmínky použití
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Ochrana před vzdušnou vlhkostíPro jakékoli klima
-
Provozní teplota-25 - 70 °C
Kapacita
-
Počet modulů3
Konektivita
-
Vyrovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Vyrovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška90 mm
-
Šířka53 mm
-
Hloubka70 mm
