Česká republika
Rozvaděč zapuštěný multimediální série univers FWU, krytí IP30, třída izolace II, rozměry 650x550x112 mm, určený pro vnitřní prostředí. Vybaven odnímatelným rámem s plechovými dveřmi s perforací pro lepší cirkulaci vzduchu, barvy RAL 9010 (bílá). Určen pro běžné modulové přístroje (48 modulů) do 125 A, s odděleným prostore pro instalaci multimediálních prvků na montážní desky.
EAN
3250610660034
Balení
1 ks
Rozvaděč zapuštěný FWU IP30, tř. II, multimed., 650x550x112, 48M+MP, perf. dveře FWU42K1
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Kryt rozvaděče 8 dostupné produkty -
Vestavěné pole pro telekomunikace 3 dostupné produkty -
Patch panel pro rozvaděč 4 dostupné produkty -
Oddělovací deska pro elektroměry/rozvaděče 2 dostupné produkty -
Lišta DIN 4 dostupné produkty -
Dveře 5 dostupné produkty
Dokončete svůj systém
-
US11A1
Ochrana proti dotyku univers N 150x250mm, plný kryt
-
US11A2Kryt univers N 150x250mm, s výřezy pro mod. přístroje 1x12 mod.
-
US31A3Kryt univers N 450x250mm, s výřezy pro mod. přístroje 3x12 mod., rozteč 125mm
-
US41A5Kryt univers N 600x250mm, s výřezy pro mod. přístroje 4x12 mod., rozteč 125mm
-
US41A1Ochrana proti dotyku univers N 600x250mm, plný kryt
-
US21A3Kryt univers N 300x250mm, s výřezy pro mod. přístroje 2x12 mod., rozteč 125mm
-
UM00S2Kryt pro Patch panel
-
UM00S3Kryt pro 3-násobnou zásuvku 230V
-
FZ006N
Dveře pravé s uzávěrem pro FWx/FP42/43/44/45x, 619x519 mm, IP44
-
FZ006NMDveře pravé s uzávěrem plast., perforované pro FWx/FP42/43/44/45x, 619x519mm, IP30
-
FZ006FDveře pravé s uzávěrem pro FWU42/43x, 619x519 mm, IP30
-
FZ006FTDveře pravé s uzávěrem, průhledné pro FWU42/43..
-
FZ142NV1Krycí rám s perforovanými dveřmi pro rozvaděč FWU42..
Technické vlastnosti
Připojení
-
Počet vstupů potrubí4
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážZapuštěná montáž, Dutá příčka
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt8
-
Počet řad v rozvaděči4
-
Počet polí v šířce2
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaAno
Kapacita
-
Počet modulů96
Funkce
-
Má ochranný hlavní vypínačNe
Rozměry
-
Výška703 mm
-
Šířka603 mm
-
Hloubka125 mm
-
Vestavěná výška652 mm
-
Vestavěná šířka560 mm
-
Vestavěná hloubka112 mm
-
Počet jednotek šířky24
Kryt, dveře
-
Počet dveří rozvaděče1
-
Typ rukojetiZápadka
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
-
Materiál montážní deskyUmělá hmota
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP30
-
Typ uzamčeníBez zámku
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

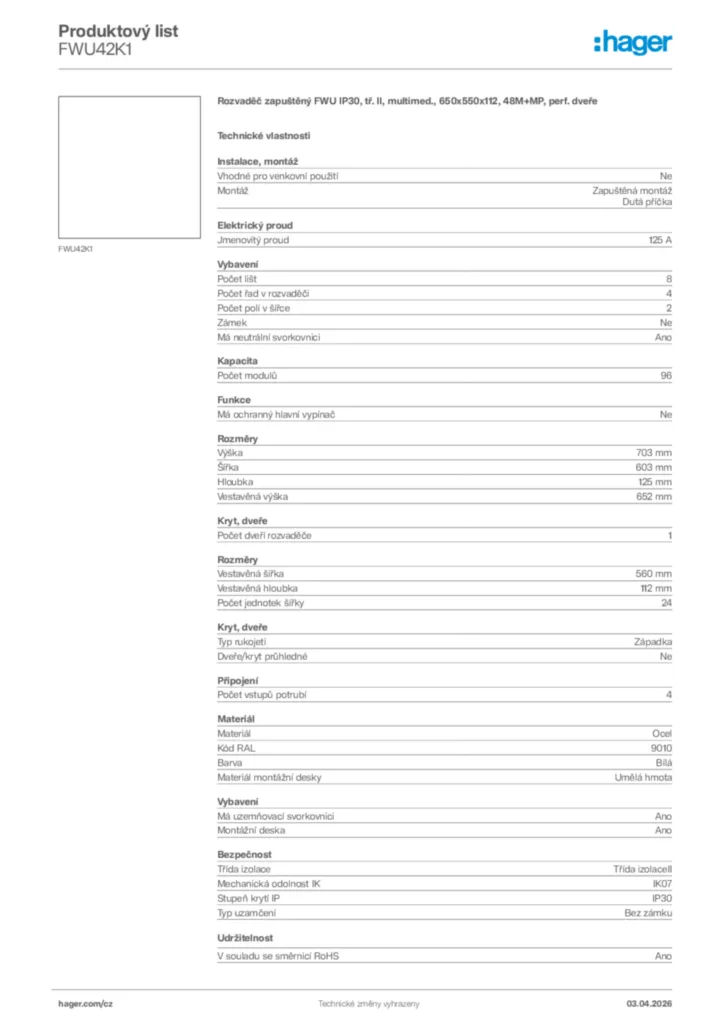

Datový list produktu
Hager Generováno - Datový list produktu FWU42K1
Rozvaděč zapuštěný FWU IP30, tř. II, multimed., 650x550x112, 48M+MP, perf. dveře
PDF -
Návod k použití
Návod k použití International 2015-05-08
PDF673,51 kB -
Instalační návod
Instalační návod International 2021-12-08
PDF11,44 MB -
Příručka
Handbook en-GB 2023-04-11
Příručka en-GB 2023-04-11
PDF5,83 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-05-12
PDF332,34 kB
Declaration
Prohlášení o shodě International 2022-08-29
PDF143,25 kB
Declaration
Prohlášení o shodě International 2021-01-08
PDF289,50 kB
Declaration
Prohlášení o shodě International 2022-03-09
PDF1,44 MB
