Technické vlastnosti
Elektrický proud
-
Jmenovitý proud10 A
-
Jmenovitý proud při -25 °C12,02 A
-
Jmenovitý proud při -20 °C11,85 A
-
Jmenovitý proud při -15 °C11,68 A
-
Jmenovitý proud při -10 °C11,50 A
-
Jmenovitý proud při -5 °C11,33 A
-
Jmenovitý proud při 0 °C11,15 A
-
Jmenovitý proud při 5 °C10,97 A
-
Jmenovitý proud při 10 °C10,78 A
-
Jmenovitý proud při 15 °C10,59 A
-
Jmenovitý proud při 20 °C10,40 A
-
Jmenovitý proud při 25 °C10,20 A
-
Jmenovitý proud při 30 °C10 A
-
Jmenovitý proud při 35 °C9,86 A
-
Jmenovitý proud při 40 °C9,71 A
-
Jmenovitý proud při 45 °C9,56 A
-
Jmenovitý proud při 50 °C9,41 A
-
Jmenovitý proud při 55 °C9,26 A
-
Jmenovitý proud při 60 °C9,10 A
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-16 kA
Architektura
-
Vypínací charakteristikaC
-
Typ pólu1P+N
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2,1 - 2,1 Nm
-
Jmenovitý utahovací moment spodní svorky2,1 - 2,1 Nm
-
Jmenovitý utahovací moment2,1 - 2,1 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect, quickbusbar
-
Typ horního připojení modulárních zařízeníquickconnect
Napětí
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Provozní napětí AC230 - 230 V
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu2,65 W
Podmínky použití
-
Třída omezení energie I²t3
-
Provozní teplota-25 - 60 °C
-
Skladovací/přepravní teplota-40 - 70 °C
Trvanlivost
-
Mechanická životnost v cyklech4 000
-
Elektrická životnost v počtu cyklů2 000
Kapacita
-
Počet modulů2
Rozměry
-
Výška85 mm
-
Šířka35,50 mm
-
Hloubka70 mm
Frekvence
-
Frekvence50 - 50 Hz
Připojení
-
Průřez výstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
-
Průřez výstupu se šrouby pro plné vodiče1,5 - 25,0 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1,5 - 4,0 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1,5 - 4,0 mm²
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

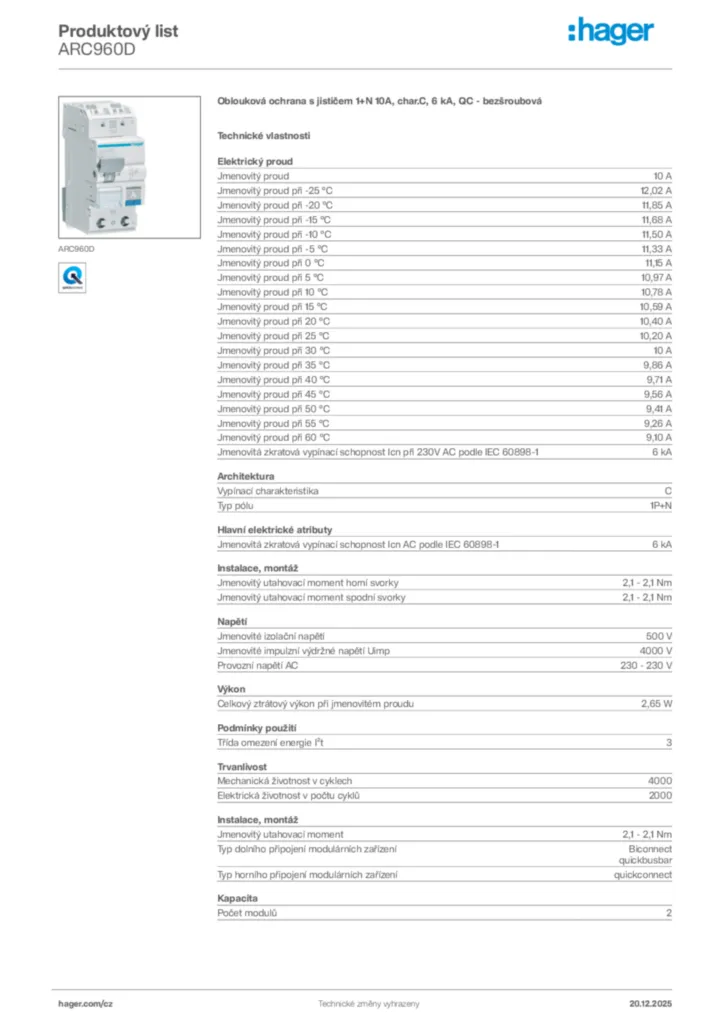

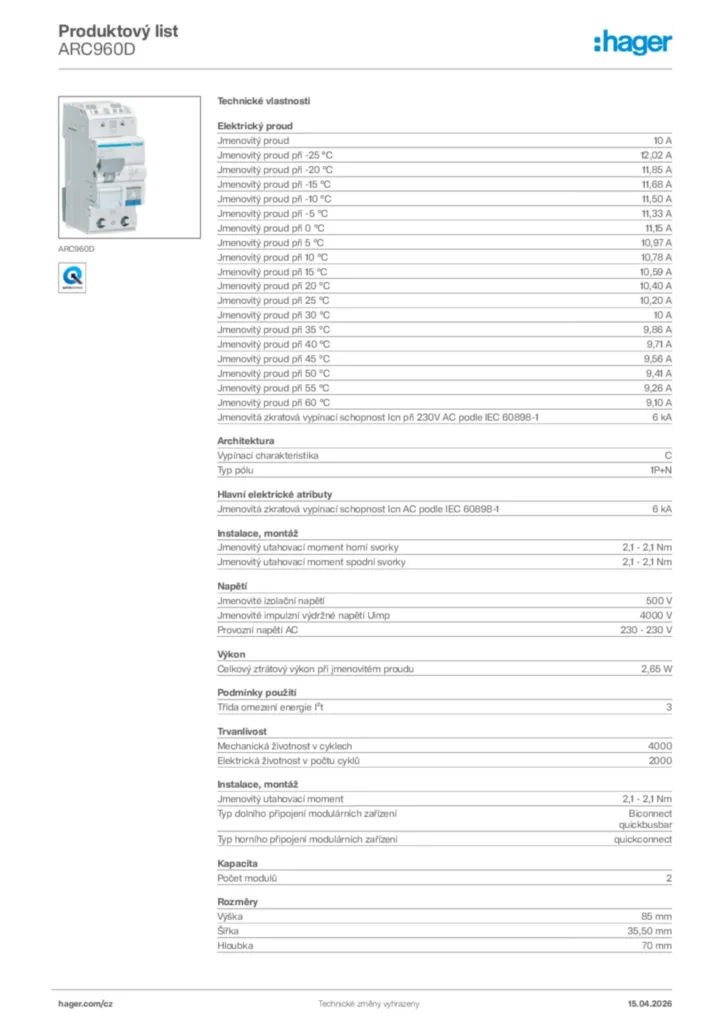

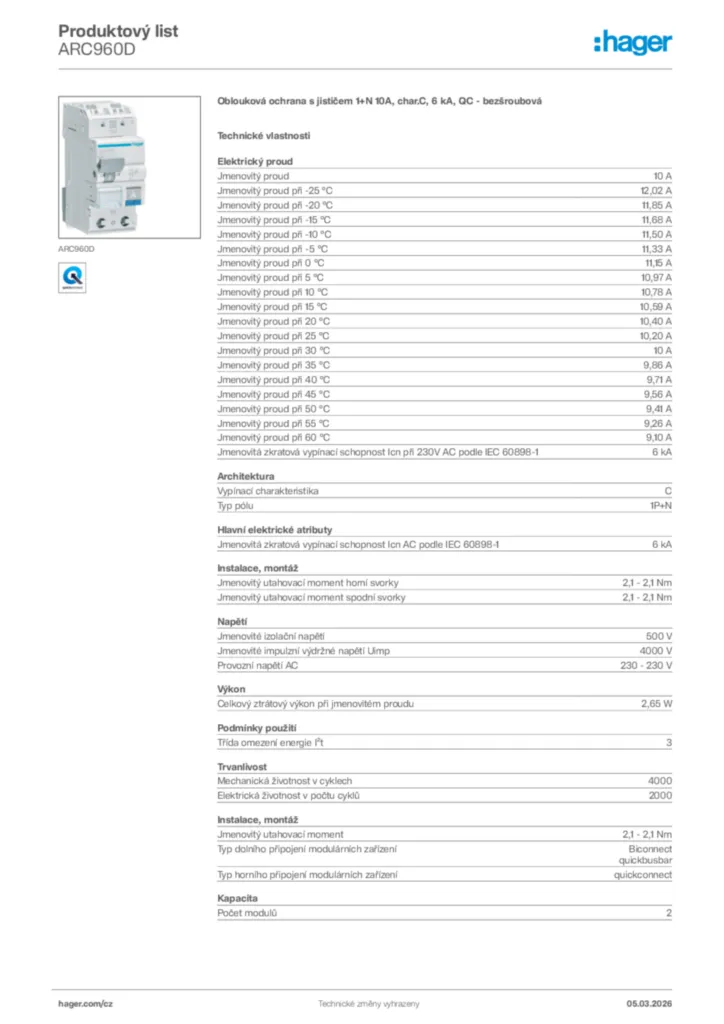

Datový list produktu
