Oblouková ochrana s jističem 1+N 6A, char.B, 10 kA ARC506D
EAN
3250611019862
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Adaptér lišty DIN 1 dostupné produkty -
Modulární fázová přípojnice 6 dostupné produkty -
Ochranný kryt/páska pro fázovou přípojnici 2 dostupné produkty -
Uzamykací blokovací funkce 1 dostupné produkty -
Podpěťová cívka 2 dostupné produkty
Dokončete svůj systém
-
KDN263B
Hřebenová přípojnice 2P, 63A, 10mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN451DHřebenová přípojnice 3P+N, 16mm2/12mod. pro 6ks přístrojů 1+N (L1+N, L2+N, L3+N)
-
KDN263AHřebenová přípojnice 2P, 63A, 10mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280AHřebenová přípojnice 2P, 80A, 16mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280BHřebenová přípojnice 2P, 80A, 16mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN451EHřebenová přípojnice 3P+N, 16mm2/1m pro 28ks přístrojů 1+N (L1+N, L2+N, L3+N)
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud6 A
-
Jmenovitý proud při -25 °C7,23 A
-
Jmenovitý proud při -20 °C7,13 A
-
Jmenovitý proud při -15 °C7,03 A
-
Jmenovitý proud při -10 °C6,92 A
-
Jmenovitý proud při -5 °C6,81 A
-
Jmenovitý proud při 0 °C6,70 A
-
Jmenovitý proud při 5 °C6,59 A
-
Jmenovitý proud při 10 °C6,48 A
-
Jmenovitý proud při 15 °C6,36 A
-
Jmenovitý proud při 20 °C6,24 A
-
Jmenovitý proud při 25 °C6,12 A
-
Jmenovitý proud při 30 °C6 A
-
Jmenovitý proud při 35 °C5,90 A
-
Jmenovitý proud při 40 °C5,80 A
-
Jmenovitý proud při 45 °C5,70 A
-
Jmenovitý proud při 50 °C5,60 A
-
Jmenovitý proud při 55 °C5,49 A
-
Jmenovitý proud při 60 °C5,38 A
Architektura
-
Vypínací charakteristikaB
-
Typ pólu1P+N
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-110 kA
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2 - 2 Nm
-
Jmenovitý utahovací moment spodní svorky2 - 2 Nm
-
Jmenovitý utahovací moment2 - 2 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
-
Typ horního připojení modulárních zařízeníŠroubová svorka
Napětí
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
-
Provozní napětí AC230 - 230 V
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu2,16 W
Podmínky použití
-
Třída omezení energie I²t3
-
Provozní teplota-25 - 60 °C
-
Skladovací/přepravní teplota-40 - 70 °C
Trvanlivost
-
Mechanická životnost v cyklech4 000
-
Elektrická životnost v počtu cyklů2 000
Kapacita
-
Počet modulů2
Rozměry
-
Výška85 mm
-
Šířka35,50 mm
-
Hloubka70 mm
Frekvence
-
Frekvence50 - 50 Hz
Ke stažení
-
Product datasheet

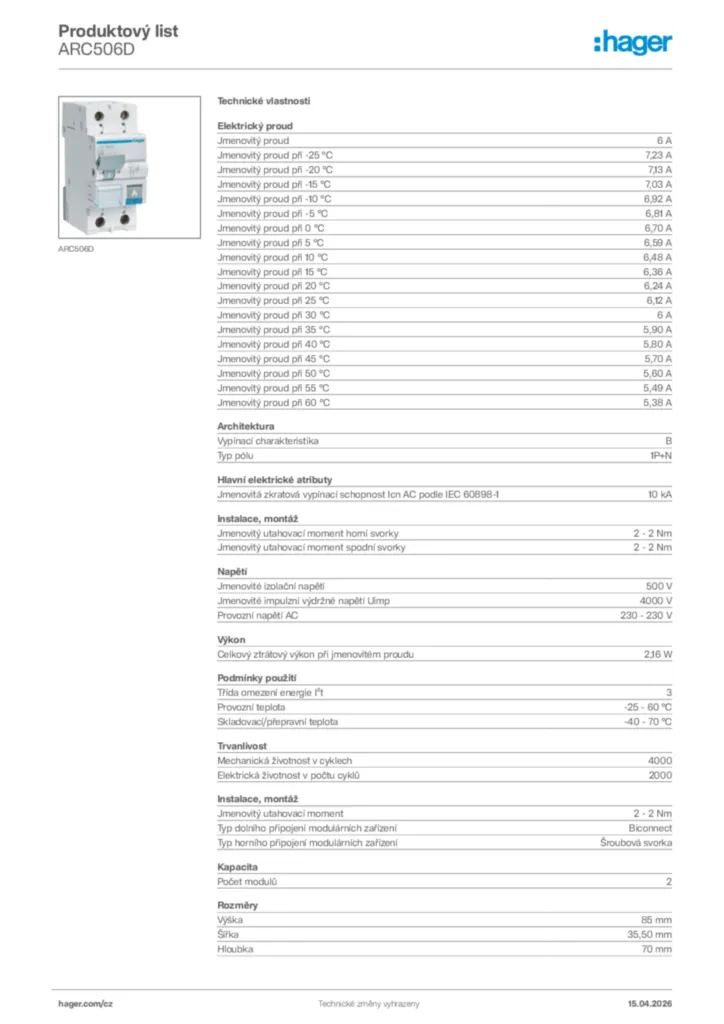

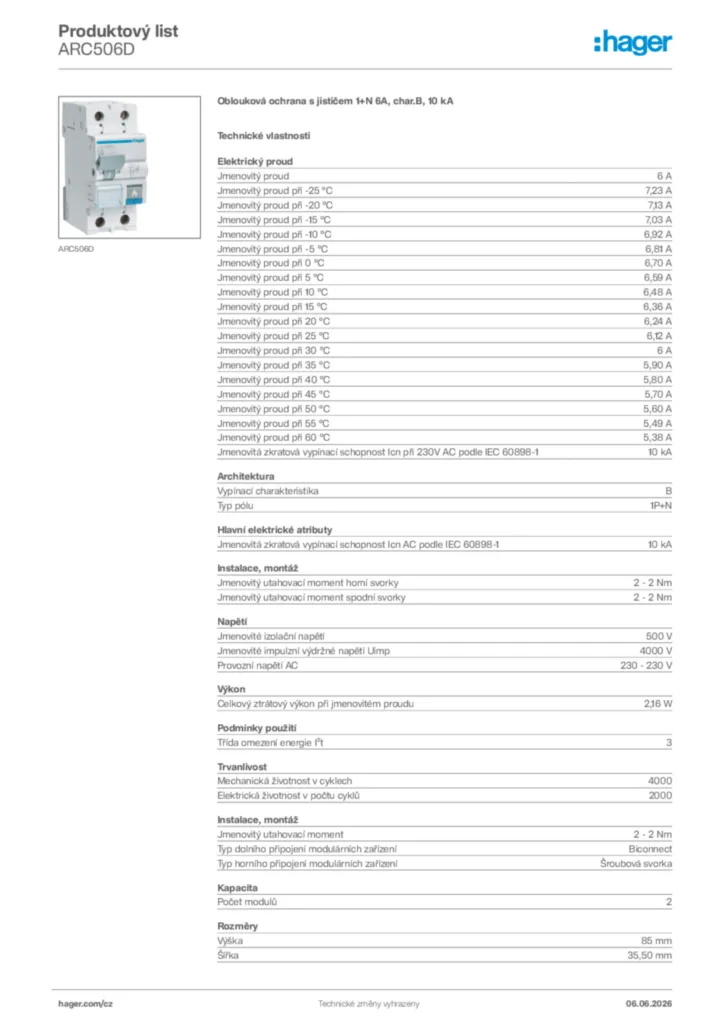

Hager Produktový list ARC506D
Oblouková ochrana s jističem 1+N 6A, char.B, 10 kA
PDF -
Installation manual
Instalační příručka en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Instalační příručka en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Declaration of conformity
Declaration of conformity en-GB 2025-10-22
PDF400,67 kB
