Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm UE51K1N
EAN
3250616151420
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Preis
540,07 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
NH-Schaltleiste 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe750 mm
-
Breite250 mm
-
Tiefe125 mm
-
Abstand Sammelschienen185 mm
-
Höhe Sammelschiene40 mm
-
Breite/Dicke Sammelschiene10 - 10 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Konfiguration
-
Ist vormontiertJa
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom715 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH1
Lieferumfang
-
Mit DeckelJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

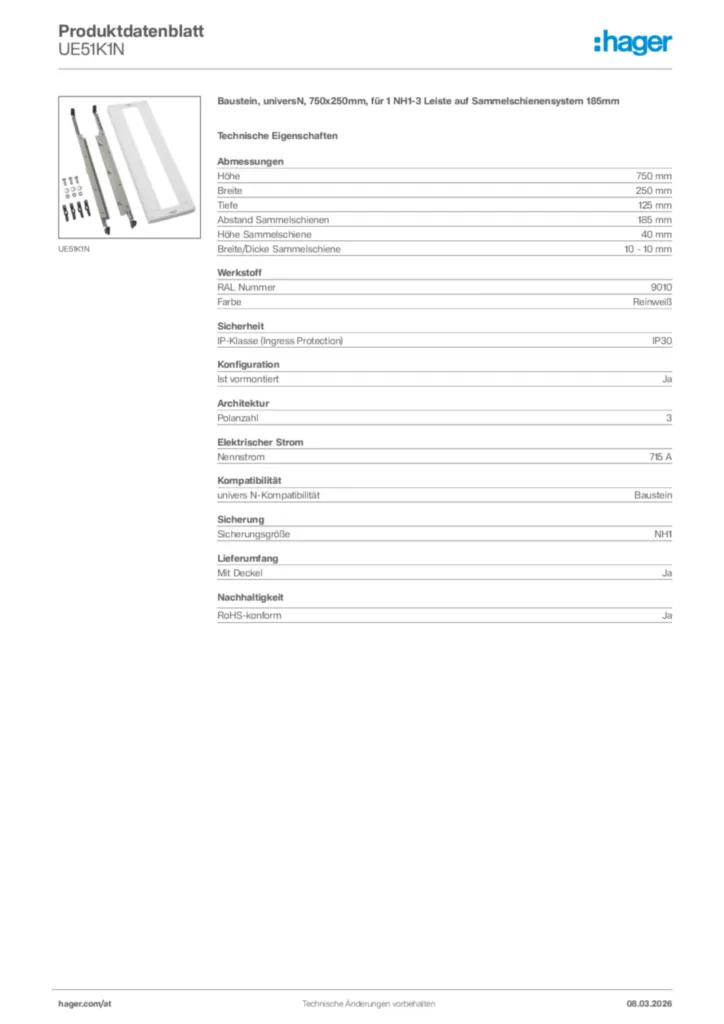

Hager Produktdatenblatt UE51K1N
Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
PDF -
Bedienungsanleitung
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 06.2014)
Bedienungsanleitung International 2014-07-24
PDF5,60 MB -
Montageanleitung
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 09.2011)
Montageanleitung International 2011-09-19
PDF3,20 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
2
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis45,13 €/ Stück * -
3
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,04 €/ Stück * -
4
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 TeilePreis45,13 €/ Stück * -
5
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis37,55 €/ Stück *
Ausschreibungstext
Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 750 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE51K1N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 750 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE51K1N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
