Überspannungsableiter 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA FM SPE440R

Name: SPE440R
Brand: Hager
SKU: SPE440R
Price: 296 EUR

Preis

€ 296,00

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

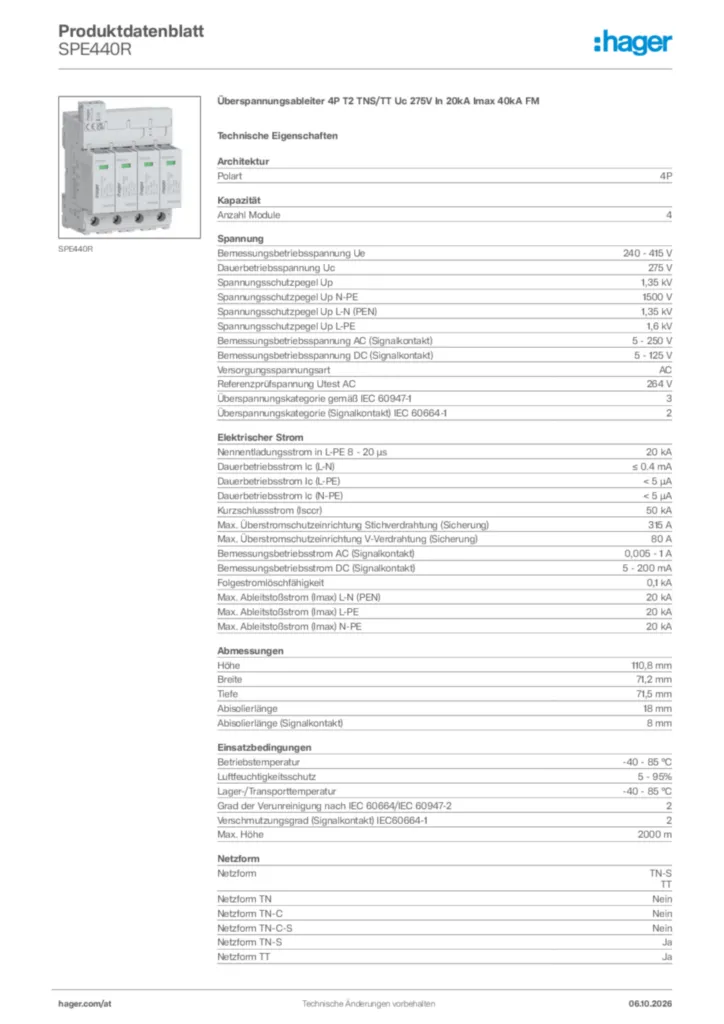

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 3 Produkte verfügbar
Vertikales Sammelschienensystem 2 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar

Technische Merkmale

Polart

4P

Anzahl Module

4

Bemessungsbetriebsspannung Ue

240 - 415 V
Dauerbetriebsspannung UC gemäß IEC 61643-1

275 V
Spannungsschutzstufe höher gemäß IEC 61643-1

1,35 kV
Spannungsschutzstufe up N-PE IEC 61643-11

1500 V
Spannungsschutzpegel Up L-N (PEN)

1,35 kV
Spannungsschutzpegel Up L-PE

1,6 kV
Bemessungsbetriebsspannung AC (Signalkontakt)

5 - 250 V
Bemessungsbetriebsspannung DC (Signalkontakt)

5 - 125 V
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

264 V
Überspannungskategorie gemäß IEC 60947-1

3
Überspannungskategorie (Signalkontakt) IEC 60664-1

2
Nennspannung

240 - 415 V AC ± 10%

Nennentladungsstrom in L-PE 8 - 20 µs IEC 61643-11

20 kA
Dauerbetriebsstrom lc (L-N)

≤ 0.4 mA
Dauerbetriebsstrom Ic (L-PE)

< 5 μA
Dauerbetriebsstrom lc (N-PE)

< 5 μA
Kurzschlussstrom (Isccr)

50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Bemessungsbetriebsstrom AC (Signalkontakt)

0,005 - 1 A
Bemessungsbetriebsstrom DC (Signalkontakt)

5 - 200 mA
Folgestromlöschfähigkeit

0,1 kA
Max. Ableitstoßstrom (Imax) L-N (PEN)

20 kA
Max. Ableitstoßstrom (Imax) L-PE

20 kA
Max. Ableitstoßstrom (Imax) N-PE

20 kA
Fehlerstrom Ipe

< 5 μA

Höhe

110,8 mm
Breite

71,2 mm
Tiefe

71,5 mm
Abisolierlänge

18 mm
Abisolierlänge (Signalkontakt)

8 mm

Betriebstemperatur

-40 - 85 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 85 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Verschmutzungsgrad (Signalkontakt) IEC60664-1

2
Max. Höhe

2000 m

Netzform

TN-S, TT
Netzform TN

Nein
Netzform TN-C

Nein
Netzform TN-C-S

Nein
Netzform TN-S

Ja
Netzform TT

Ja
Netzform IT

Nein
Netzform DC

Nein

Mit Fernmeldekontakt

Ja
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 50 mm²
Anzahl Leiter ohne Erde

4
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 35 mm²
Anschlussquerschnitt flexibler Leiter (Signalkontakt)

0,25 - 1,5 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 50 mm²
Anschlussquerschnitt starrer Leiter (Signalkontakt)

0,25 - 1,25 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 3,5 Nm
Einbau-/Anschlussort

Waagerecht
Geeignet für Innenbereich

Ja

Mit integrierter Sicherung

Nein

Montageart

Hutschiene, Fixiert
Anschlussart

Schraubanschluss
Anschlusstyp (Signalkontakt)

Steckverbindung

End-of-Life-Modus

OCM (open circuit mode)

Sicherungscharakteristik

gG
Max. erforderliche Vorsicherung (Signalkontakt)

1 A (gG)

Filter Produkttyp

SPD

TOV-Verhalten bei UT (N-PE)

1200 V AC (200 ms / withstand mode)
TOV-Verhalten bei UT (L-PE)

1464 V AC (200 ms / withstand mode)
Schutzmodus

L-N, L-PE, N-PE
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Schutzklasse

Schutzklasse II
Verwendbar in höheren IP-Klassen

IP20C mit Kontaktschutzabdeckung

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast

Ist zugänglich

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja
