Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC Fernmeldekontakt SPA800
EAN
3250615514837
Marke
Hager
VPE
1 Stück
Preisgruppe
H41
Preis
921,25 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 3 Produkte verfügbar
Optionales Zubehör
-
KDN380A
Phasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
21,96 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
89,53 € / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
21,27 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA
Netzform
-
NetzformTN-C
Konnektivität
-
AnschlussartSchraubanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module6
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1350 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe95,20 mm
-
Breite106,80 mm
-
Tiefe67 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 35,0 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

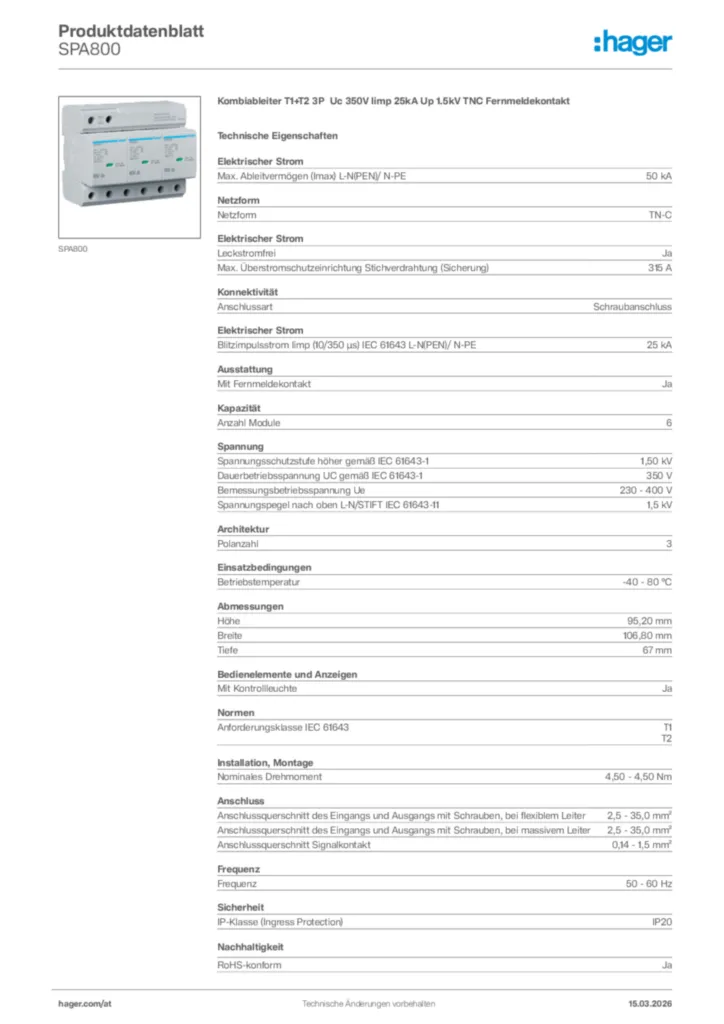

Hager Produktdatenblatt SPA800
Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC Fernmeldekontakt
PDF -
Montageanleitung
Montageanleitung en-GB, de-DE 2020-09-25
PDF770,80 kB -
Tipps
22AT0006MC_Ueberspannungsschutz_2022_04_WEB
Ein Muss für die sichere Elektroinstallation
PDF376,55 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TG029Überspannungsschutz, 2-polig, KNX -
2
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis289,23 €/ Stück * -
3
SPC043NSteckmodul T3 N-PE Uc 264V In 3kA Uoc 6kV Up 1.4kVPreis94,27 €/ Stück * -
4
SPV340Überspannungsableiter T2 2P 40kA PhotovoltaicPreis182,79 €/ Stück * -
5
SPV040Steckmodul T2 1P Photovoltaic +/- für SPV340Preis77,12 €/ Stück *
Ausschreibungstext
Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC Fernmeldekontakt
Modularer Kombi-Ableiter bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Funktions-/Defektanzeige durch Markierung im Sichtfenster. Gekapselte, nicht ausblasende Funkenstreckenbauform. Reiheneinbaugerät nach DIN 43880, Schutzmodul-Kodierung, Durchgangsklemmen für alle Leiteranschlüsse.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 6
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 350 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA800
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer Kombi-Ableiter bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Funktions-/Defektanzeige durch Markierung im Sichtfenster. Gekapselte, nicht ausblasende Funkenstreckenbauform. Reiheneinbaugerät nach DIN 43880, Schutzmodul-Kodierung, Durchgangsklemmen für alle Leiteranschlüsse.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-C
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 6
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 350 V
Polanzahl: 3
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA800
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
