Reiheneinbaugeräte

Überspannungsableiter T1+T2+T3 4P 12.5kA FM TNS/TT SPA412

Name: SPA412
Brand: Hager
SKU: SPA412
Price: 546.32 EUR

Überspannungsableiter T1+T2+T3 4P 12.5kA FM für TNS/TT-Systeme kombiniert Blitz- und Überspannungsschutz in einem Gerät. Konform mit DIN EN 61643-11 (VDE 0675-6-11), bietet er Schutz für Typ 1, 2 und 3. Ausgestattet mit Fernmeldekontakt zur Überwachung und Signalisierung über ein Sichtfenster. Installation als Reiheneinbaugerät gemäß DIN 43880. Ideal für umfassenden Schutz in der Energietechnik.

EAN

3250615513199

Marke

Hager

VPE

1 Stück

Preisgruppe

H41

Preis

546,32 €

/ Stück *

Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Technische Merkmale

Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE

75 kA
Leckstromfrei

Ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

160 A
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE

12,5 kA, 50 kA

Netzform

TN-S, TT, TN-C-S

Anschlussart

Schraubanschluss

Mit Fernmeldekontakt

Ja

Anzahl Module

4

Spannungsschutzstufe höher gemäß IEC 61643-1

1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1

264 V
Bemessungsbetriebsspannung Ue

240 - 415 V
Spannungspegel nach oben L-N/STIFT IEC 61643-11

1,5 kV

Polanzahl

4

Betriebstemperatur

-40 - 80 °C

Höhe

99,7 mm
Breite

72 mm
Tiefe

76,6 mm

Mit Kontrollleuchte

Ja

Anforderungsklasse IEC 61643

T1, T2, T3

Nominales Drehmoment

3 - 4,5 Nm

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

2,5 - 25,0 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

2,5 - 35,0 mm²
Anschlussquerschnitt Signalkontakt

0,2 - 25,0 mm²

Frequenz

50 - 60 Hz

IP-Klasse (Ingress Protection)

IP20

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration SPA412

PDF

Hager RoHS Report SPA412

PDF

Downloads

Produktbild

Produktbild SPA412

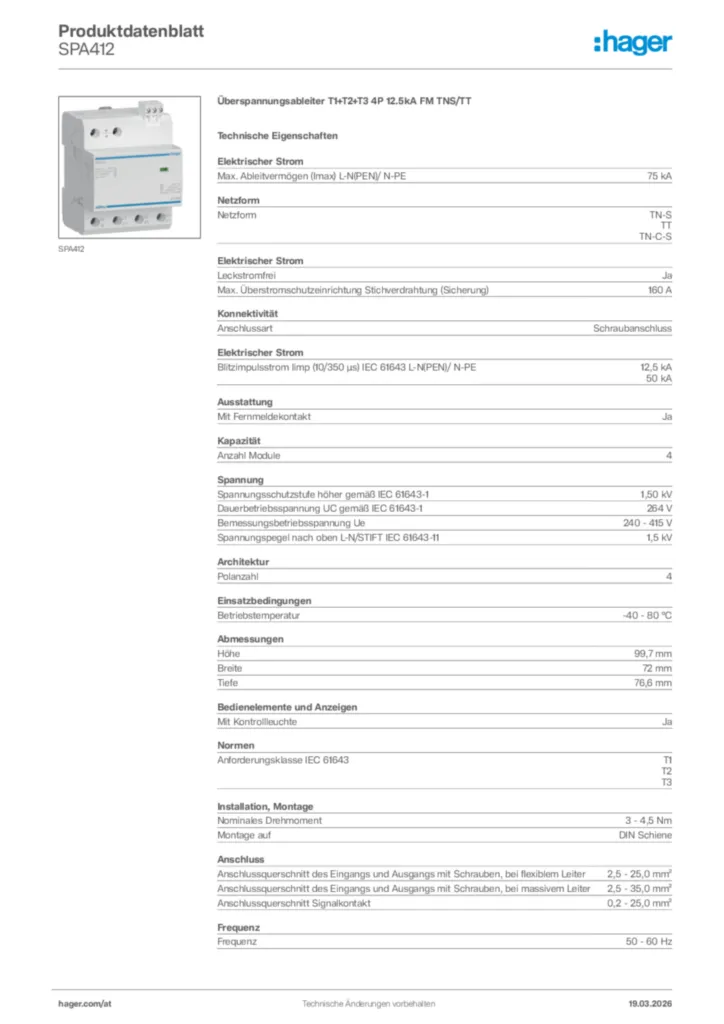

Product datasheet

Hager Produktdatenblatt SPA412

Überspannungsableiter T1+T2+T3 4P 12.5kA FM TNS/TT

PDF
Montageanleitung

Installation manual cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-04-12

Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2024-12-06

PDF

274,69 kB
Katalog

AT Partnerkatalog 2025/2026

Gültig ab 01.01.2025

PDF

7,66 MB
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-11-15

PDF

315,45 kB

Declaration

Konformitätserklärung International 2022-11-15

PDF

330,72 kB

Mehr Downloads

Ausschreibungstext

Überspannungsableiter T1+T2+T3 4P 12.5kA FM TNS/TT

Kombi-Ableiter mit integrierten Schutzmodulen und Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit Schutzwirkung Typ 3. Mit Funktions-/Defektanzeige durch Signalisierung im Sichtfenster. Reiheneinbaugerät nach DIN 43880.

Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 75 kA
Netzform: TN-S
TT
TN-C-S
Anschlussart: Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 4
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C

Fabrikat : Hager oder gleichwertig
Artikel : SPA412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
