Leitungsschutzschalter 4P 15kA D-63A 4M NSN463

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Zubehör
Technische Merkmale
Umweltwert
Downloads

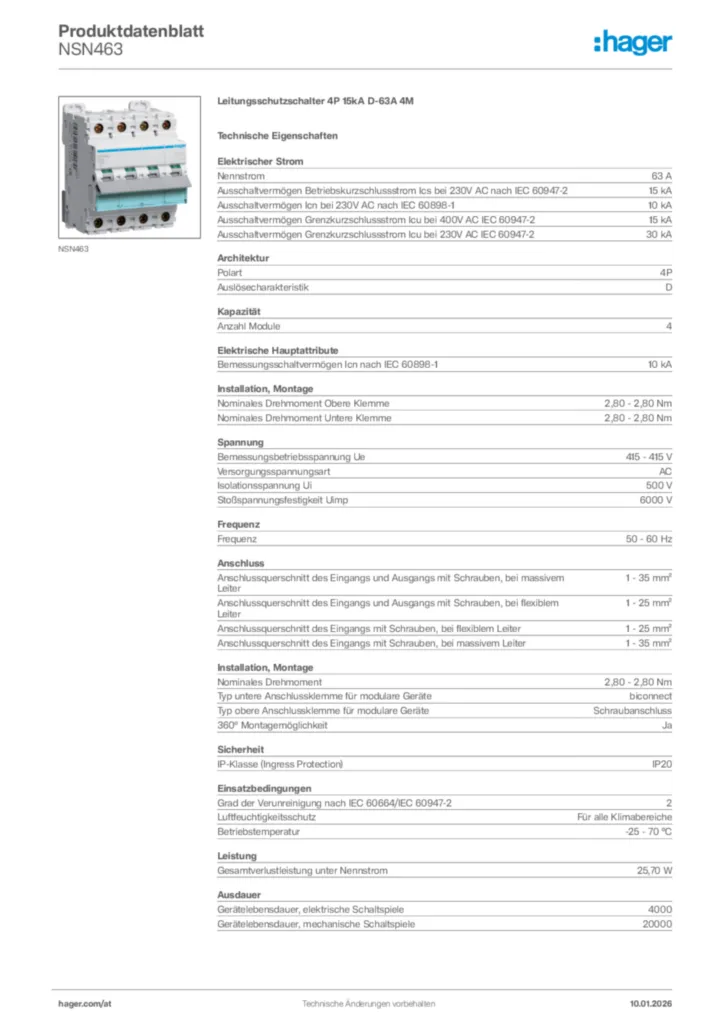

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

63 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

15 kA
Nennstrom bei -15°C

76,19 A
Nennstrom bei -10°C

74,72 A
Nennstrom bei -5°C

73,26 A
Nennstrom bei 0 °C

71,79 A
Nennstrom bei 5°C

70,33 A
Nennstrom bei 10°C

68,86 A
Nennstrom bei 15°C

67,4 A
Nennstrom bei 20 °C

65,93 A
Nennstrom bei 25°C

64,47 A
Nennstrom bei 30°C

63 A
Nennstrom bei 35°C

60,85 A
Nennstrom bei 40 °C

58,7 A
Nennstrom bei 45 °C

56,55 A
Nennstrom bei 50 °C

54,4 A
Nennstrom bei 55°C

52,25 A
Nennstrom bei 60°C

50,1 A
Nennstrom bei 65°C

47,95 A
Nennstrom bei 70°C

45,8 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

30 kA

Polart

4P
Auslösecharakteristik

D

Anzahl Module

4

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Leistungsabgabe bei IN

25,70 W

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

70 mm
Tiefe

70 mm
