    • Home
    • Katalog
    • Reihen­ein­bau­ge­räte
    • Schutz­ein­rich­tungen und Zubehör
    • Leitungs­schutz­schalter LS (MCB)
    • NSN432
    EAN
    3250614646546
    Marke
    Hager
    VPE
    1 Stück
    • Leitungs­schutz­schalter LS (MCB)

    Leitungsschutzschalter 4P 20kA D-32A 4M NSN432

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 4P 20kA D-32A 4M

    NSN432

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    • Ausschreibungstext
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (17)
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Modu­lare Phasen­schiene 6 Produkte verfügbar
    • Schutz­kap­pe/-­streifen für Phasen­schiene 1 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Modu­lare Phasen­schiene
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Hilfs­schal­ter­block
    • Arbeitsstromaus­löser
    • Unter­span­nungs­aus­löser
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Klem­me­n­ab­de­ckung
    • Phasen­tren­nungs­funk­ti­onen
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      € 9,47  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      € 7,74  / Stück*
    • KDN463B

      Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
      € 119,85  / Stück*
    • KDN463E

      Phasenschiene 3P+N 63A Gabelanschluss 10mm² 8M
      € 22,93  / Stück*
    • KDN463A

      Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
      € 34,56  / Stück*
    • KDN480A

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
      € 41,11  / Stück*
    • KDN464A

      Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
      € 35,58  / Stück*
    • KDN480B

      Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
      € 147,00  / Stück*
    • KZN024

      Endkappe für Phasenschiene 4 polig (1 Stk.)
      € 1,43  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 22,99  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 19,80  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      € 62,02  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      € 62,02  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      € 62,02  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      € 1,76  / Stück*
    • MZN120

      Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
      € 22,99  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
      € 11,57  / Set*

    Technische Merkmale

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      32 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
      15 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
      25 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
      20 kA
    Archi­tektur
    • Polart
      4P
    • Auslö­se­cha­rak­te­ristik
      D
    Kapa­zität
    • Anzahl Module
      4
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      415 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    • Netz­ab­stand
      60 mm
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      16,50 W
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      70 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration NSN432
    PDF
    Hager RoHS Report NSN432
    PDF

    Downloads

    • Produktbild

      Bild NSN432 | Hager Deutschland

      Produktbild NSN432

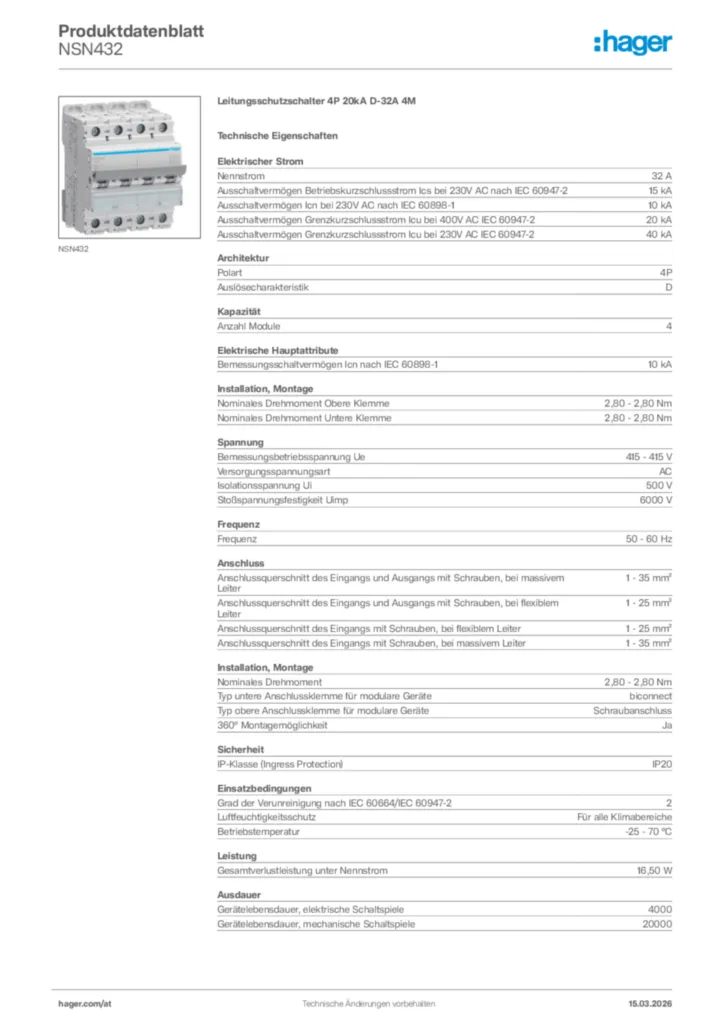

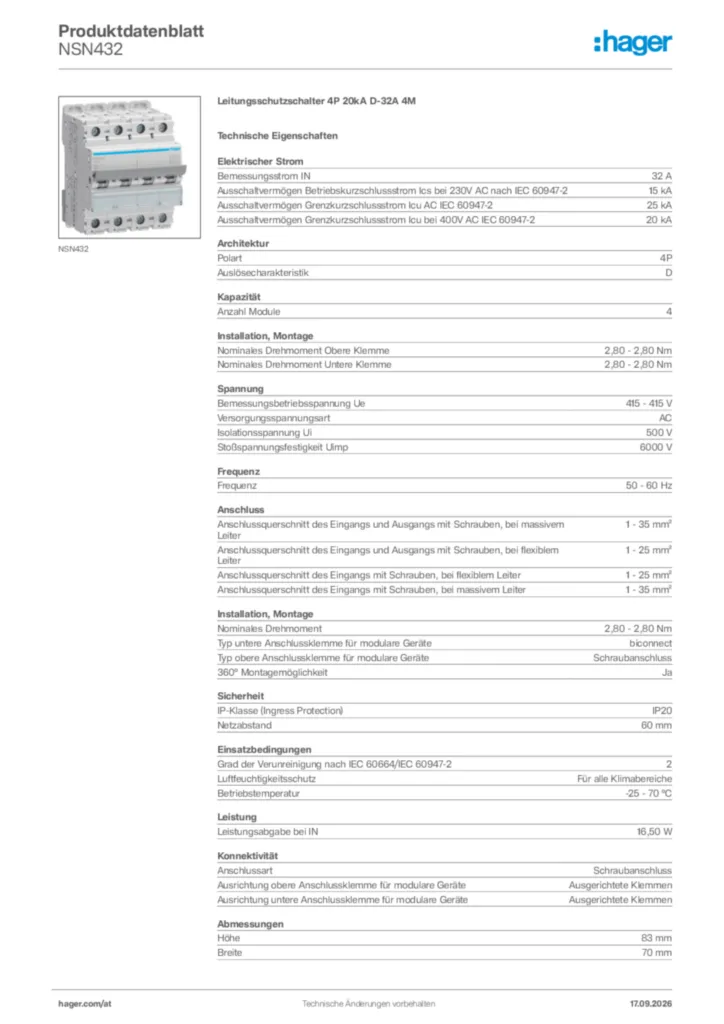

    • Produktdatenblatt

      Bild Hager Produktdatenblatt NSN432 | Hager Deutschland

      Hager Produktdatenblatt NSN432

      Leitungsschutzschalter 4P 20kA D-32A 4M

      PDF

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      274,42 kB
      Bild UKCA Declaration of Conformity | Hager Deutschland

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      HMC499
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      Preis
      € 597,87
      / Stück *
      € 597,87
      / Stück *
    • 2
      HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      HMC490
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      Preis
      € 554,68
      / Stück *
      € 554,68
      / Stück *
    • 3
      HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      HMC480
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      Preis
      € 489,16
      / Stück *
      € 489,16
      / Stück *
    • 4
      HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      HMC399
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      Preis
      € 423,64
      / Stück *
      € 423,64
      / Stück *
    • 5
      HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      HMC390
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      Preis
      € 381,89
      / Stück *
      € 381,89
      / Stück *

    Ausschreibungstext

    Leitungsschutzschalter 4P 20kA D-32A 4M

    Hochleistungs - Leitungsschutzschalter nach OVE EN 60947-2 mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

    Nennstrom: 32 A
    Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
    Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 40 kA
    Polart: 4P
    Auslösecharakteristik: D
    Anzahl Module: 4
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit Uimp: 6000 V
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
    Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : NSN432
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
