Leitungsschutzschalter 4P 25kA D-16A 4M NSN416
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Modulare Phasenschiene 6 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar
Optionales Zubehör
-
KDN463B
Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
€ 119,85 / Stück* -
KDN463EPhasenschiene 3P+N 63A Gabelanschluss 10mm² 8M
€ 22,93 / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
€ 34,56 / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
€ 41,11 / Stück* -
KDN464APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
€ 35,58 / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
€ 147,00 / Stück*
-
KZN024
Endkappe für Phasenschiene 4 polig (1 Stk.)
€ 1,43 / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
€ 62,02 / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
€ 62,02 / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
€ 62,02 / Stück*
-
LZ060Distanzstück für Wärmeentlastung
€ 1,76 / Stück*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
€ 22,99 / Stück*
-
MZN121Phasenabschottung für Leitungsschutzschalter 10kA
€ 11,57 / Set*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN16 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-225 kA
-
Nennstrom bei -15°C19,6 A
-
Nennstrom bei -10°C19,2 A
-
Nennstrom bei -5°C18,8 A
-
Nennstrom bei 0 °C18,4 A
-
Nennstrom bei 5°C18 A
-
Nennstrom bei 10°C17,6 A
-
Nennstrom bei 15°C17,2 A
-
Nennstrom bei 20 °C16,8 A
-
Nennstrom bei 25°C16,4 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,45 A
-
Nennstrom bei 40 °C14,9 A
-
Nennstrom bei 45 °C14,35 A
-
Nennstrom bei 50 °C13,8 A
-
Nennstrom bei 55°C13,25 A
-
Nennstrom bei 60°C12,7 A
-
Nennstrom bei 65°C12,15 A
-
Nennstrom bei 70°C11,6 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-250 kA
Architektur
-
Polart4P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module4
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue230 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Netzabstand60 mm
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Leistungsabgabe bei IN11,08 W
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite70 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

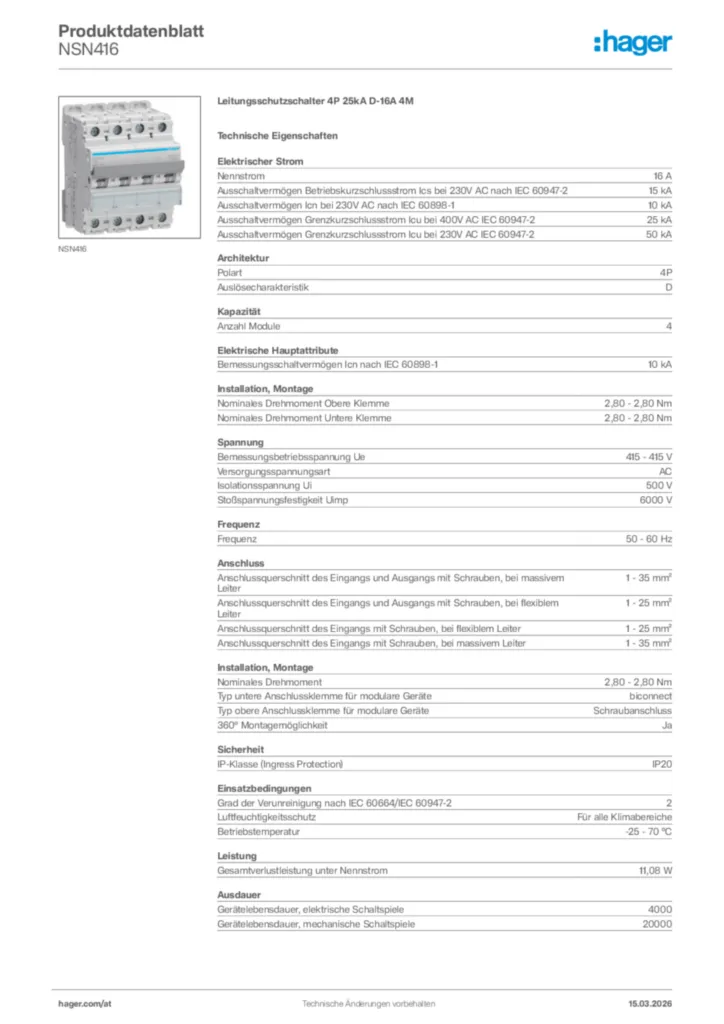

Produktdatenblatt
