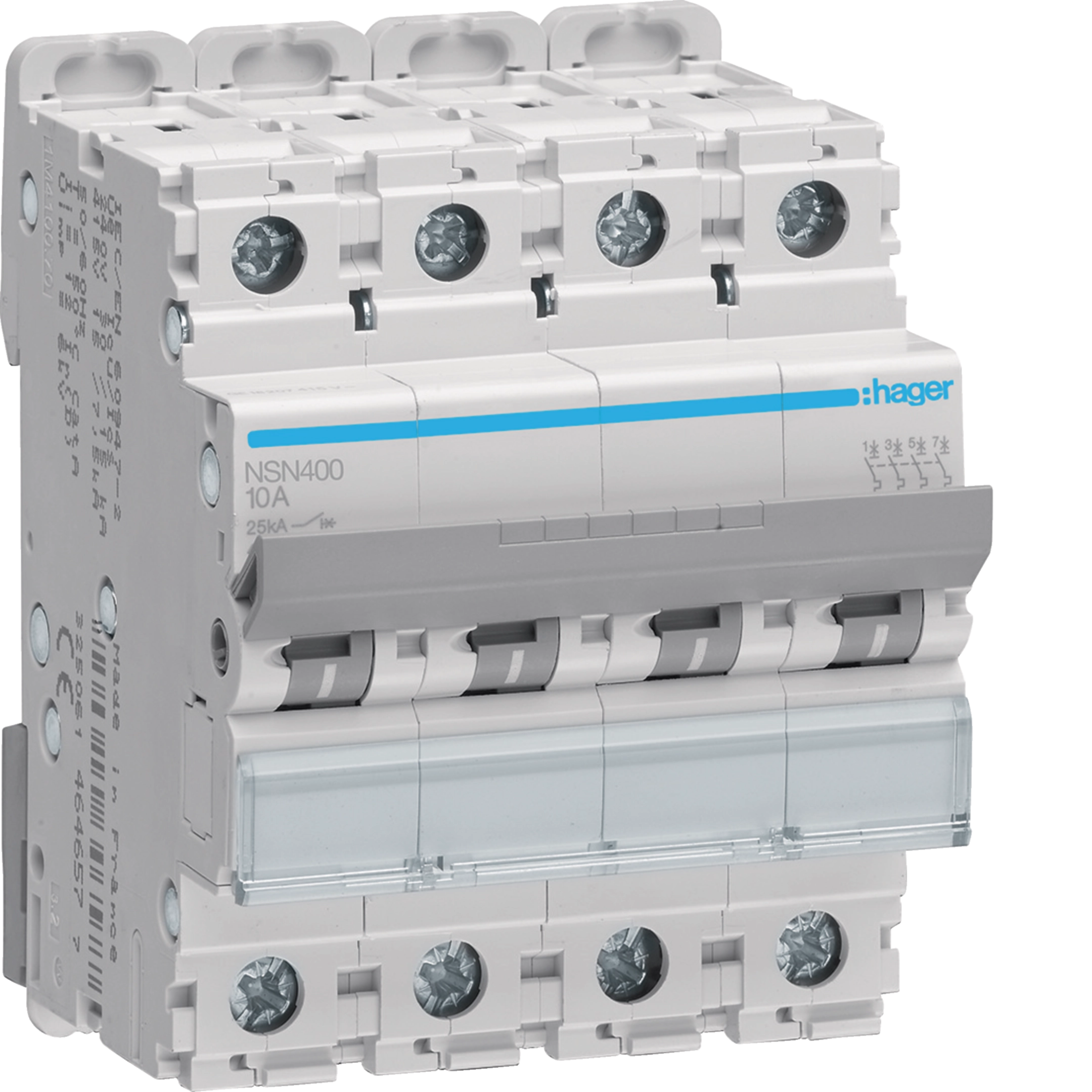

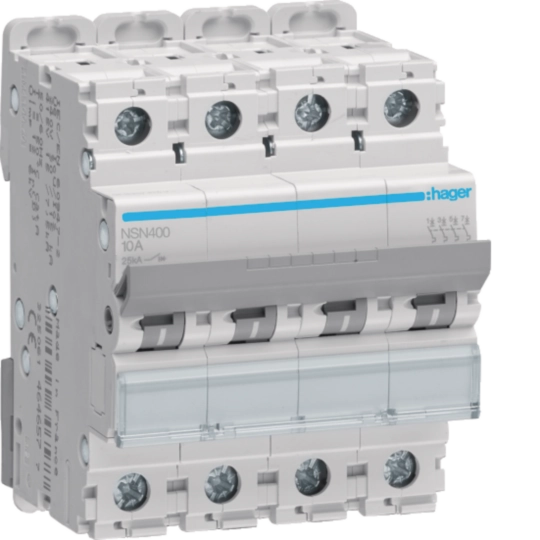

Leitungsschutzschalter 4P 25kA D-0.5A 4M NSN400
EAN
3250614646430
Marke
Hager
VPE
1 Stück
Preisgruppe
H20
Preis
327,43 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
56,91 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
MZN121
Phasenabschottung für Leitungsschutzschalter 10kA
10,62 € / Set*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
21,10 € / Stück*
-
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
31,71 € / Stück* -
KDN463BPhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
109,98 € / Stück* -
KDN463EPhasenschiene 3P+N 63A Gabelanschluss 10mm² 8M
21,04 € / Stück* -
KDN464APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
32,65 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
37,73 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
134,90 € / Stück*
-
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
1,31 € / Stück*

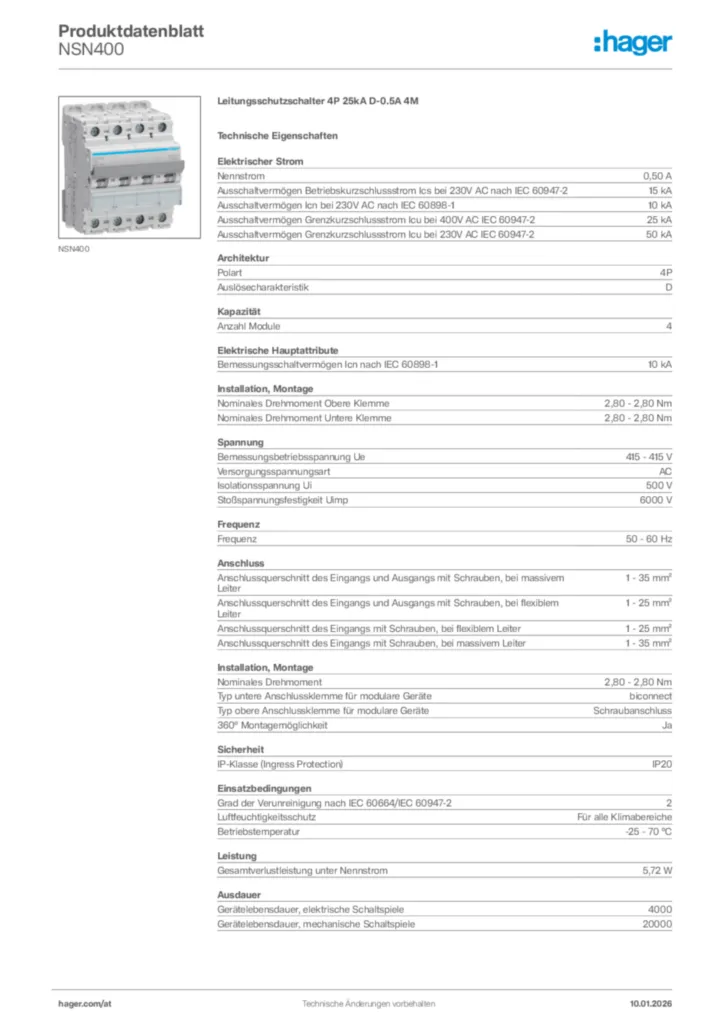

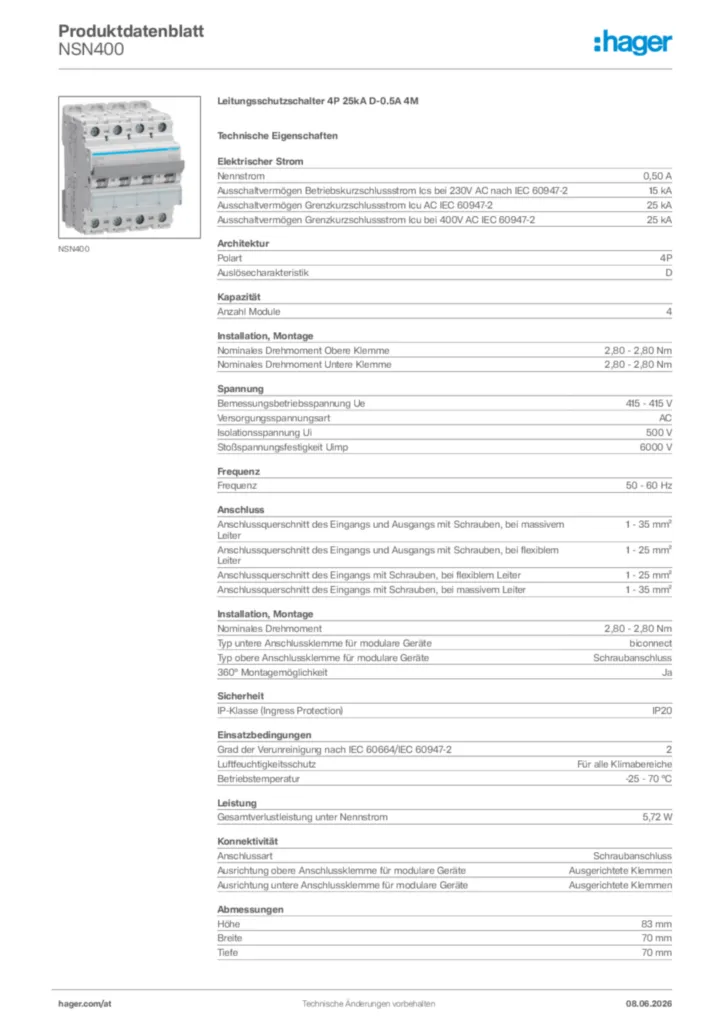

Technische Merkmale
Elektrischer Strom
-
Nennstrom0,50 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-225 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-250 kA
Architektur
-
Polart4P
-
AuslösecharakteristikD
Kapazität
-
Anzahl Module4
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom5,72 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite70 mm
-
Tiefe70 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 ModulPreis6,78 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 ModulePreis36,63 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 ModulPreis6,78 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 ModulePreis36,63 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 ModulPreis6,51 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 4P 25kA D-0.5A 4M
Hochleistungs - Leitungsschutzschalter nach OVE EN 60947-2 mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 0,50 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 50 kA
Polart: 4P
Auslösecharakteristik: D
Anzahl Module: 4
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NSN400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Hochleistungs - Leitungsschutzschalter nach OVE EN 60947-2 mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 0,50 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 50 kA
Polart: 4P
Auslösecharakteristik: D
Anzahl Module: 4
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : NSN400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
