    Leitungsschutzschalter 2P 25kA D-6A 2M NSN206

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 2P 25kA D-6A 2M

    NSN206

    • Zubehör
    • Technische Merkmale
    • Umweltwert
    • Downloads
    • Weitere Produkte
    • Ausschreibungstext
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (13)
    • Modu­lare Phasen­schiene 4 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar

    Optionales Zubehör

    • Modu­lare Phasen­schiene
    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • KDN263B

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
      € 62,31  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
      € 20,16  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
      € 80,85  / Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
      € 14,91  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      € 9,47  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
      € 11,57  / Set*
    • MZN120

      Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
      € 22,99  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      € 62,02  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      € 62,02  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      € 62,02  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 22,99  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      € 19,80  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
      € 1,32  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Bemes­sungs­strom IN
      6 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230V AC nach IEC 60947-2
      15 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
      25 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
      25 kA
    Archi­tektur
    • Polart
      2P
    • Auslö­se­cha­rak­te­ristik
      D
    Kapa­zität
    • Anzahl Module
      2
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      415 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    • Netz­ab­stand
      60 mm
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Leis­tungs­ab­gabe bei IN
      2,68 W
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      35 mm
    • Tiefe
      70 mm

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration NSN206
    PDF
    Hager RoHS Report NSN206
    PDF

    Downloads

    • Produktbild

      Bild NSN206 | Hager Deutschland

      Produktbild NSN206

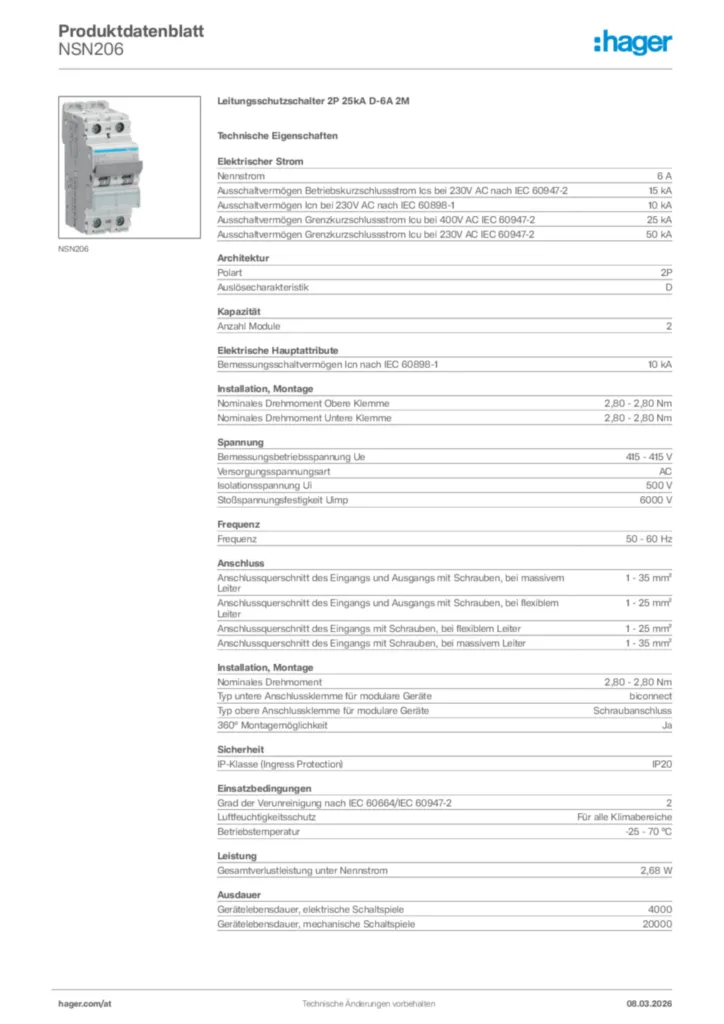

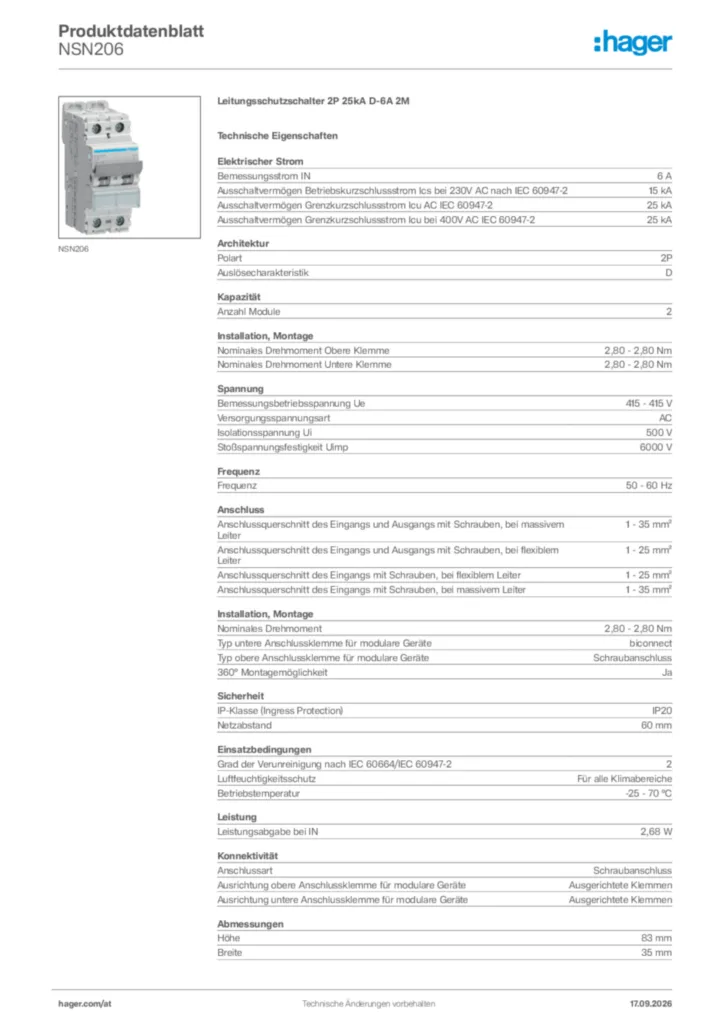

    • Produktdatenblatt

      Bild Hager Produktdatenblatt NSN206 | Hager Deutschland

      Hager Produktdatenblatt NSN206

      Leitungsschutzschalter 2P 25kA D-6A 2M

      PDF

    • Konformitätserklärung

      Bild Konformitätserklärung en-US 2026-07-15 | Hager Deutschland

      Konformitätserklärung en-US 2026-07-15

      PDF
      274,42 kB
      Bild UKCA Declaration of Conformity | Hager Deutschland

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      HMC499 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      HMC499
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module
      Preis
      € 597,87
      / Stück *
      € 597,87
      / Stück *
    • 2
      HMC490 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      HMC490
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
      Preis
      € 554,68
      / Stück *
      € 554,68
      / Stück *
    • 3
      HMC480 - Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      HMC480
      Leitungsschutzschalter 4 polig 15kA C-Charakteristik 80A 6 Module
      Preis
      € 489,16
      / Stück *
      € 489,16
      / Stück *
    • 4
      HMC399 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      HMC399
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 125A 4.5 Module
      Preis
      € 423,64
      / Stück *
      € 423,64
      / Stück *
    • 5
      HMC390 - Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      HMC390
      Leitungsschutzschalter 3 polig 15kA C-Charakteristik 100A 4.5 Module
      Preis
      € 381,89
      / Stück *
      € 381,89
      / Stück *

    Ausschreibungstext

    Leitungsschutzschalter 2P 25kA D-6A 2M

    Hochleistungs - Leitungsschutzschalter nach OVE EN 60947-2 mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

    Nennstrom: 6 A
    Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
    Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
    Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 50 kA
    Polart: 2P
    Auslösecharakteristik: D
    Anzahl Module: 2
    Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
    Isolationsspannung Ui: 500 V
    Stoßspannungsfestigkeit Uimp: 6000 V
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
    Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
    Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

    Fabrikat : Hager oder gleichwertig
    Artikel : NSN206
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
