Leitungsschutzschalter 4P 15kA C-63A 4M NRN463
EAN
3250614645372
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unseren technischen Innendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Modulare Phasenschiene 6 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar
Optionales Zubehör
-
KDN463B
Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
109,98 € / Stück* -
KDN463EPhasenschiene 3P+N 63A Gabelanschluss 10mm² 8M
21,04 € / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
31,71 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
37,73 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
134,90 € / Stück* -
KDN464APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
32,65 € / Stück*
-
KZN024
Endkappe für Phasenschiene 4 polig (1 Stk.)
1,31 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
56,91 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56,91 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56,91 € / Stück*
-
LZ060Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
MZN120Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
21,10 € / Stück*
-
MZN121Phasenabschottung für Leitungsschutzschalter 10kA
10,62 € / Set*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-230 kA
Architektur
-
Polart4P
-
AuslösecharakteristikC
Kapazität
-
Anzahl Module4
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom25,70 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite70 mm
-
Tiefe70 mm

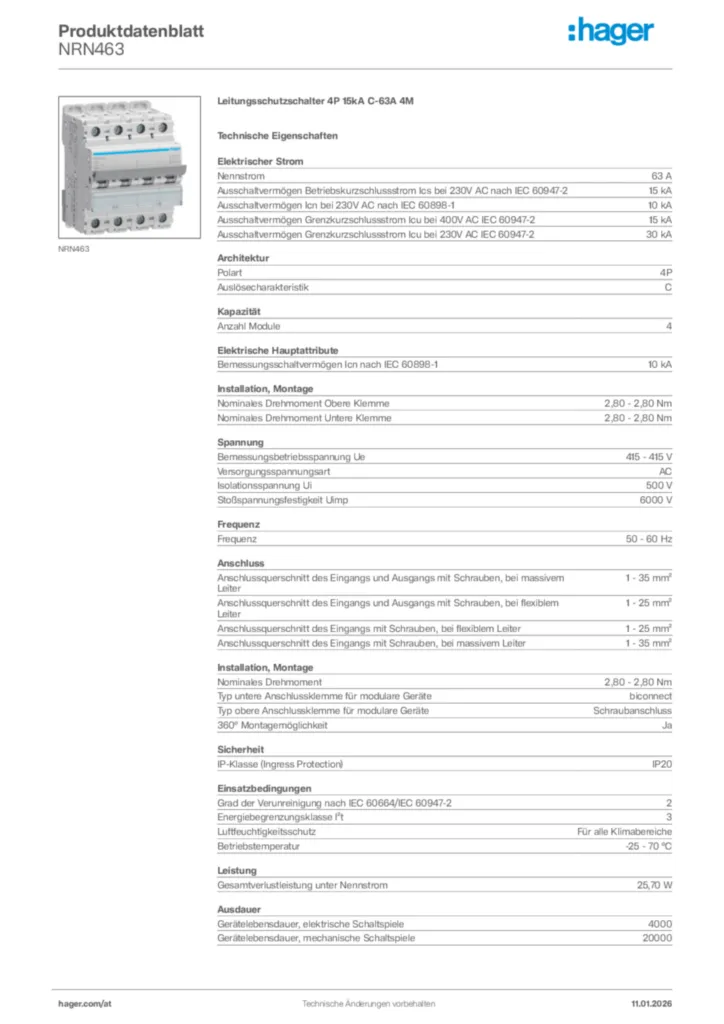

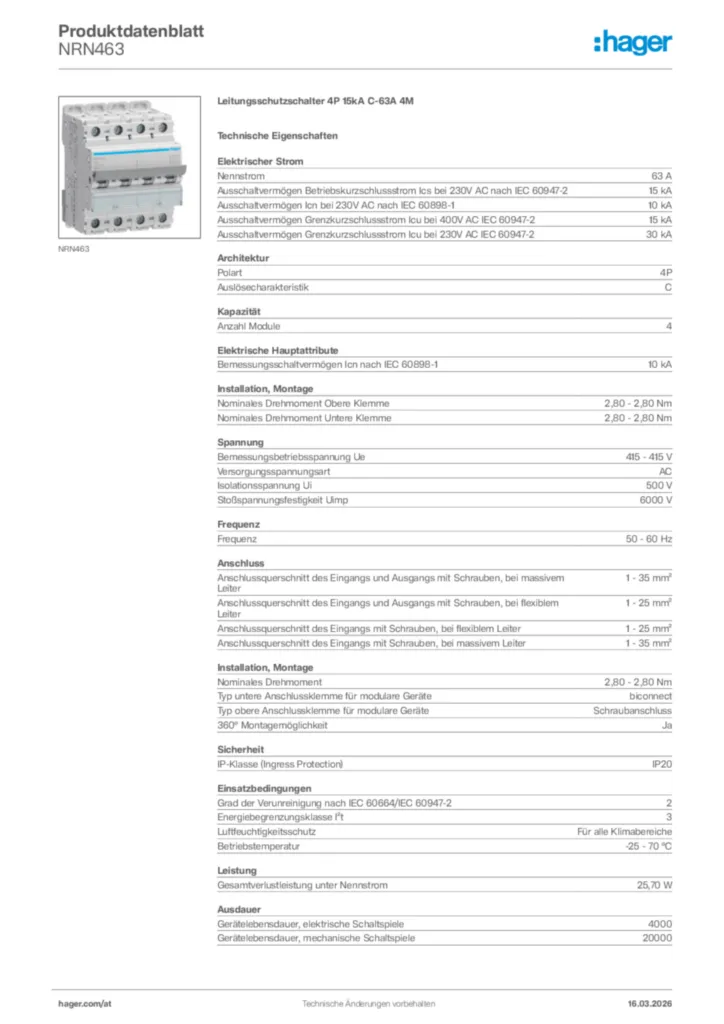

Downloads
