Leitungsschutzschalter 2P 25kA C-20A 2M NRN220

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Zubehör
Technische Merkmale
Umweltwert
Downloads

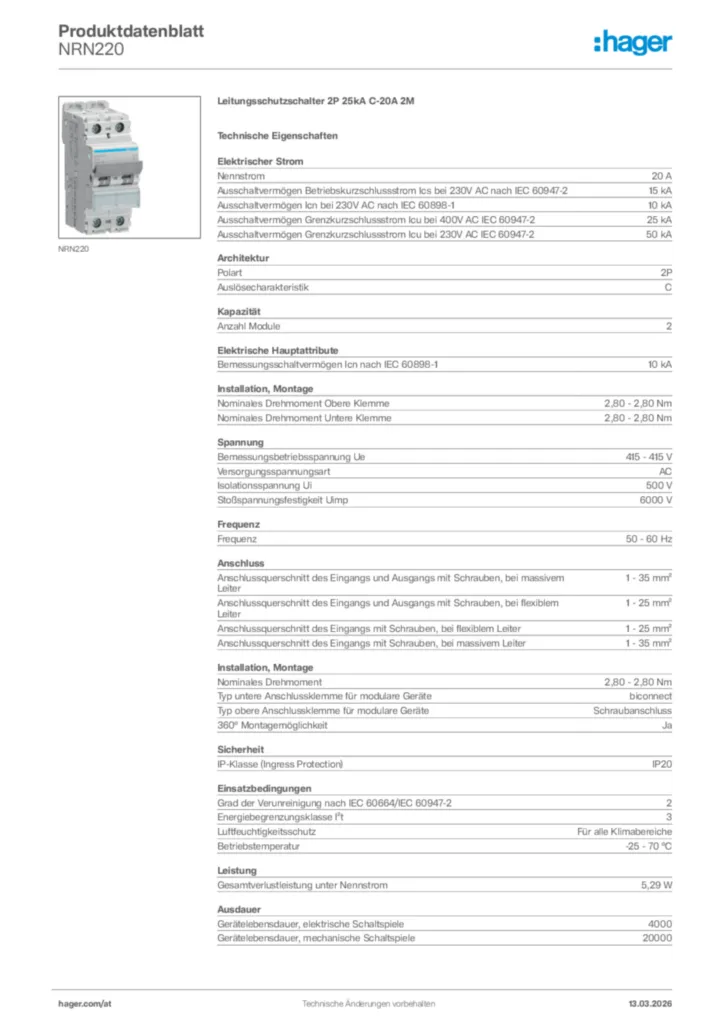

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 4 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

20 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2

25 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

25 kA
Nennstrom bei -15°C

24,28 A
Nennstrom bei -10°C

23,8 A
Nennstrom bei -5°C

23,33 A
Nennstrom bei 0 °C

22,85 A
Nennstrom bei 5°C

22,38 A
Nennstrom bei 10°C

21,9 A
Nennstrom bei 15°C

21,43 A
Nennstrom bei 20 °C

20,95 A
Nennstrom bei 25°C

20,48 A
Nennstrom bei 30°C

20 A
Nennstrom bei 35°C

19,45 A
Nennstrom bei 40 °C

18,9 A
Nennstrom bei 45 °C

18,35 A
Nennstrom bei 50 °C

17,8 A
Nennstrom bei 55°C

17,25 A
Nennstrom bei 60°C

16,7 A
Nennstrom bei 65°C

16,15 A
Nennstrom bei 70°C

15,6 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

50 kA

Polart

2P
Auslösecharakteristik

C

Anzahl Module

2

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

230 - 415 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20
Netzabstand

60 mm

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Leistungsabgabe bei IN

5,29 W

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

35 mm
Tiefe

70 mm
