Leitungsschutzschalter 4 polig 10kA/15kA C-1A 4M NCN401

Name: NCN401
Brand: Hager
SKU: NCN4014

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Folgeprodukte:

NCN402

Zubehör
Technische Merkmale
Umweltwert
Downloads

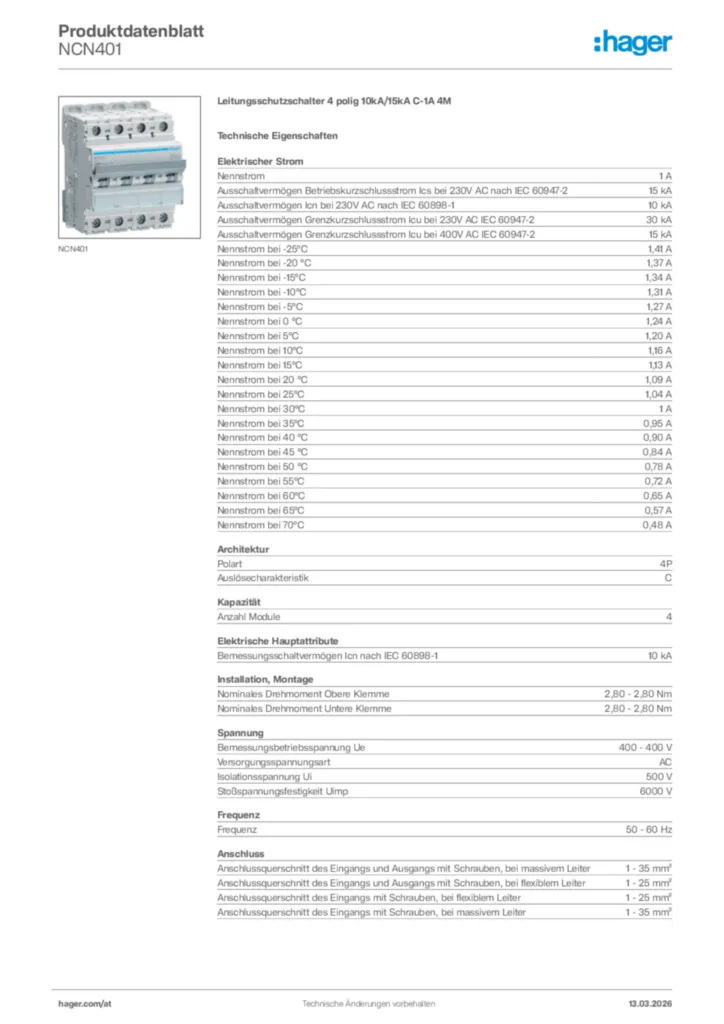

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 2 Produkte verfügbar
Modulare Phasenschiene 6 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

1 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

20 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2

15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

15 kA
Nennstrom bei -15 °C

1,35 A
Nennstrom bei -10 °C

1,31 A
Nennstrom bei -5 °C

1,27 A
Nennstrom bei 0 °C

1,23 A
Nennstrom bei 5 °C

1,19 A
Nennstrom bei 10 °C

1,16 A
Nennstrom bei 15 °C

1,12 A
Nennstrom bei 20 °C

1,08 A
Nennstrom bei 25 °C

1,04 A
Nennstrom bei 30 °C

1 A
Nennstrom bei 35 °C

0,95 A
Nennstrom bei 40 °C

0,89 A
Nennstrom bei 45 °C

0,84 A
Nennstrom bei 50 °C

0,78 A
Nennstrom bei 55 °C

0,73 A
Nennstrom bei 60 °C

0,67 A
Nennstrom bei 65 °C

0,62 A
Nennstrom bei 70 °C

0,56 A
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60947-2

50 %
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

7,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

30 kA

Polart

4P
Auslösecharakteristik

C

Anzahl Module

4

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

400 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20
Netzabstand

60 mm

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Leistungsabgabe bei IN

4,24 W

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Breite

70 mm
Höhe

83 mm
Tiefe

70 mm

Gerätelebensdauer, elektrische Schaltspiele

4000
