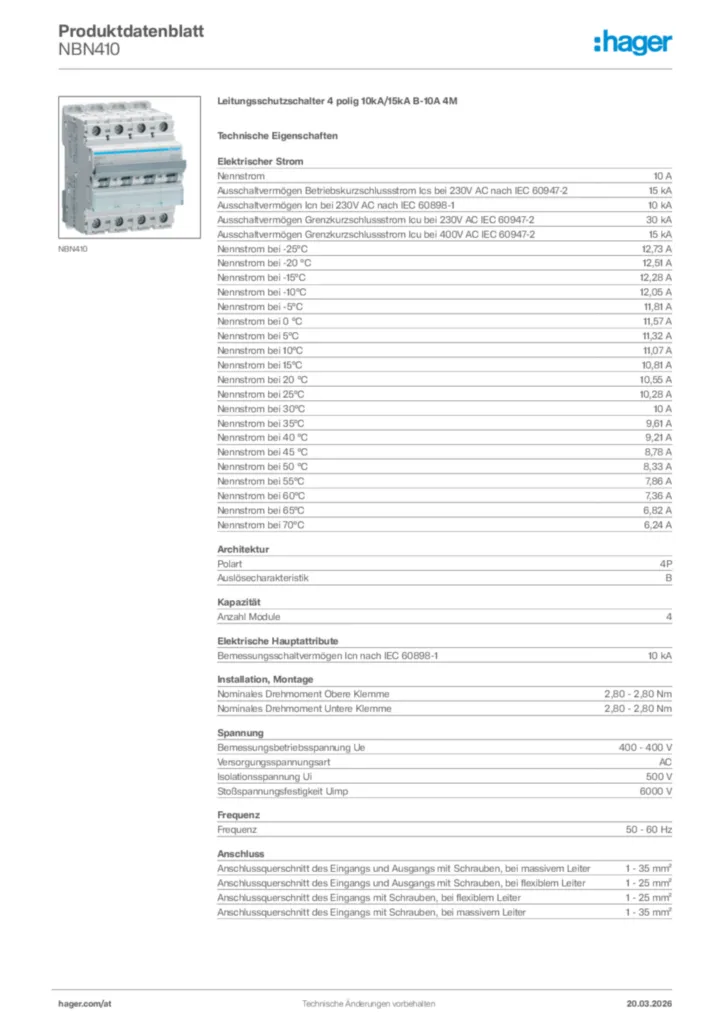

Leitungsschutzschalter 4 polig 10kA/15kA B-10A 4M NBN410
EAN
3250614614156
Marke
Hager
VPE
3 Stück
Preisgruppe
H20
Preis
€ 51,13
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
-
Hilfsschalterblock 2 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfs-Fernbedienung mit automatischer Wiedereinschaltung 2 Produkte verfügbar
-
Mehr sehen 12 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Elektrischer Strom
-
Nennstrom10 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC 60947-215 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC 60947-215 kA
-
Nennstrom bei -25°C12,73 A
-
Nennstrom bei -20°C12,51 A
-
Nennstrom bei -15°C12,28 A
-
Nennstrom bei -10°C12,05 A
-
Nennstrom bei -5°C11,81 A
-
Nennstrom bei 0°C11,57 A
-
Nennstrom bei 5°C11,32 A
-
Nennstrom bei 10°C11,07 A
-
Nennstrom bei 15°C10,81 A
-
Nennstrom bei 20°C10,55 A
-
Nennstrom bei 25°C10,28 A
-
Nennstrom bei 30°C10 A
-
Nennstrom bei 35°C9,61 A
-
Nennstrom bei 40°C9,21 A
-
Nennstrom bei 45°C8,78 A
-
Nennstrom bei 50°C8,33 A
-
Nennstrom bei 55°C7,86 A
-
Nennstrom bei 60°C7,36 A
-
Nennstrom bei 65°C6,82 A
-
Nennstrom bei 70°C6,24 A
Architektur
-
Polart4P
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module4
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC 60898-110 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom8,29 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Konnektivität
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite70 mm
-
Tiefe70 mm
