Reiheneinbaugeräte

Leitungsschutzschalter 4 polig 10kA/15kA B-6A 4M NBN406

Name: NBN406
Brand: Hager
SKU: NBN4063
Price: 58.57 EUR

EAN

3250614614149

Marke

Hager

VPE

3 Stück

Preisgruppe

H20

Preis

58,57 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

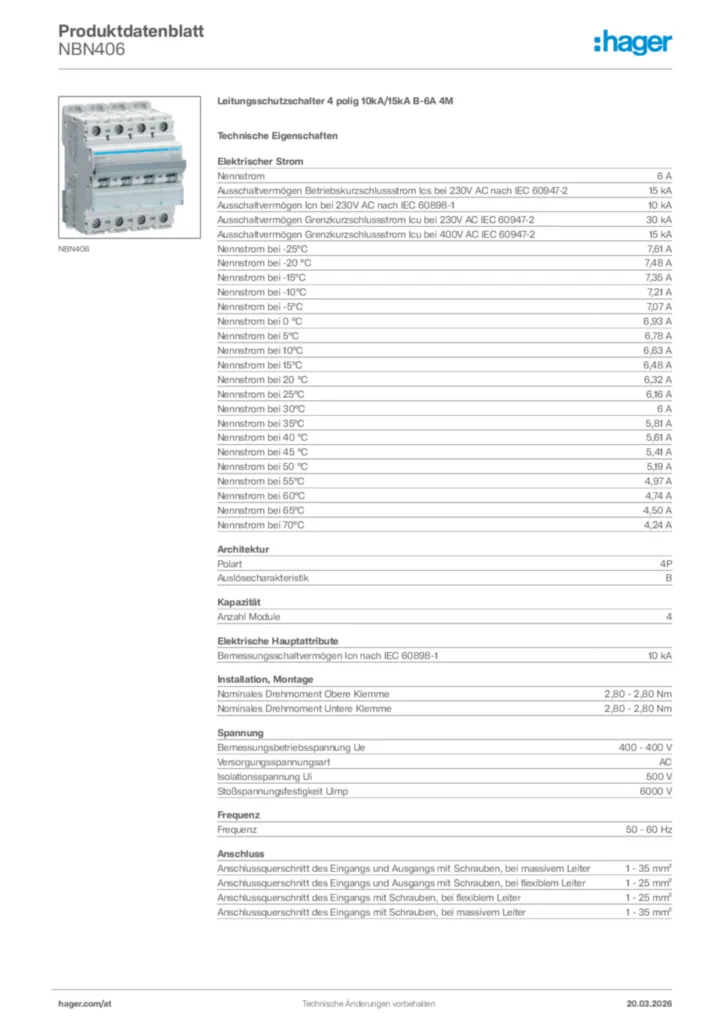

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Phasentrennungsfunktionen 1 Produkte verfügbar
Mehr sehen 10 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

6 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

10 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

30 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

15 kA
Nennstrom bei -25°C

7,61 A
Nennstrom bei -20 °C

7,48 A
Nennstrom bei -15°C

7,35 A
Nennstrom bei -10°C

7,21 A
Nennstrom bei -5°C

7,07 A
Nennstrom bei 0 °C

6,93 A
Nennstrom bei 5°C

6,78 A
Nennstrom bei 10°C

6,63 A
Nennstrom bei 15°C

6,48 A
Nennstrom bei 20 °C

6,32 A
Nennstrom bei 25°C

6,16 A
Nennstrom bei 30°C

6 A
Nennstrom bei 35°C

5,81 A
Nennstrom bei 40 °C

5,61 A
Nennstrom bei 45 °C

5,41 A
Nennstrom bei 50 °C

5,19 A
Nennstrom bei 55°C

4,97 A
Nennstrom bei 60°C

4,74 A
Nennstrom bei 65°C

4,50 A
Nennstrom bei 70°C

4,24 A

Polart

4P
Auslösecharakteristik

B

Anzahl Module

4

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Bemessungsbetriebsspannung Ue

400 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

5,44 W

Gerätelebensdauer, elektrische Schaltspiele

4000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

70 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH declaration NBN406 (english)

PDF

103,10 kB

RoHS declaration NBN406 (english)

PDF

103,59 kB

Downloads

Produktbild

Produktbild NBN406
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB 2024-10-02

PDF

650,27 kB

UKCA Declaration of Conformity

Konformitätserklärung en-GB 2024-10-02

PDF

653,93 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 4 polig 10kA/15kA B-6A 4M

Leitungsschutzschalter nach OVE EN 60898-1 und OVE EN 60947-2-, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 6 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Polart: 4P
Auslösecharakteristik: B
Anzahl Module: 4
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : NBN406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
