Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module MCS325

Name: MCS325
Brand: Hager
SKU: MCS325
Price: 49.29 EUR

EAN

3250614315350

Marke

Hager

VPE

4 Stück

Preisgruppe

H20

Preis

49,29 €

/ Stück *

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

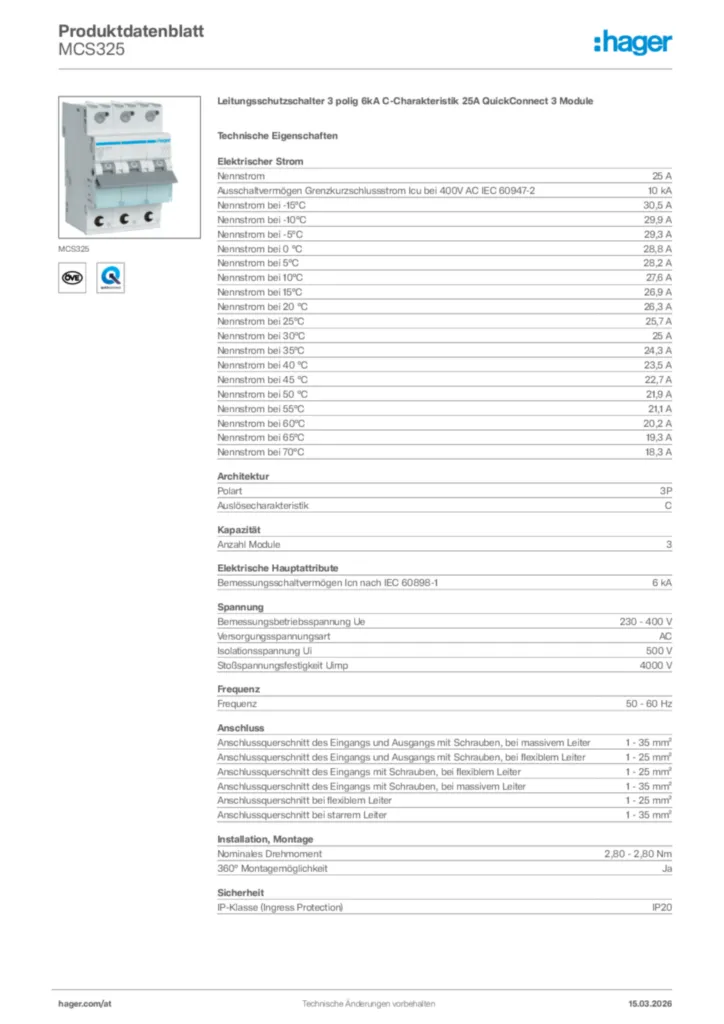

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mehr sehen 6 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

25 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

10 kA
Nennstrom bei -15°C

30,5 A
Nennstrom bei -10°C

29,9 A
Nennstrom bei -5°C

29,3 A
Nennstrom bei 0 °C

28,8 A
Nennstrom bei 5°C

28,2 A
Nennstrom bei 10°C

27,6 A
Nennstrom bei 15°C

26,9 A
Nennstrom bei 20 °C

26,3 A
Nennstrom bei 25°C

25,7 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

24,3 A
Nennstrom bei 40 °C

23,5 A
Nennstrom bei 45 °C

22,7 A
Nennstrom bei 50 °C

21,9 A
Nennstrom bei 55°C

21,1 A
Nennstrom bei 60°C

20,2 A
Nennstrom bei 65°C

19,3 A
Nennstrom bei 70°C

18,3 A

Polart

3P
Auslösecharakteristik

C

Anzahl Module

3

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

Nominales Drehmoment

2,80 - 2,80 Nm
360° Montagemöglichkeit

Ja

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

10,10 W

Anschlussart

quickconnect
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83,40 mm
Breite

52,50 mm
Tiefe

70 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2024-02-06

PDF

377,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,01 kB

REACH-declaration 2023-10-20 (english)

PDF

33,08 kB

Downloads

Produktbild

Produktbild MCS325
Bestellhilfe

Bestellhilfe de-AT 2024-01-16

PDF

1,18 MB
Katalog

AT Partnerkatalog 2024

Gültig ab 01.01.2024

PDF

7,66 MB
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung 2024-09-11

PDF

537,59 kB

UKCA Declaration of Conformity

Konformitätserklärung en-GB 2024-09-11

PDF

541,99 kB

Mehr Downloads

Ausschreibungstext

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module

Leitungsschutzschalter nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 25 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Fabrikat : Hager oder gleichwertig
Artikel : MCS325
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
